מי שחושב שקניית המשאבה היא הסוף לא מבין מה קורה בשטח. המציאות מראה שרוב התקלות הכואבות במערכות ביוב נובעות לא מבחירת משאבה לא מתאימה, אלא מהתקנה שגויה. מיקום לא נכון של נקודת השאיבה, זווית צינור פליטה שמחזיקה מוצקים, או חיבור חשמלי לא תקין – כל אלה יכולים להפוך את המשאבה הטובה ביותר למכשיר שכשל בדיוק כשהכי צריך אותו.
אני רואה זאת בשטח כמעט כל שבוע: חניונים עם משאבות יקרות שלא מצליחות לפנות את המים בגלל שהמיקום שלהן בתוך המתקן לא מאפשר זרימה תקינה. מרתפים שבהם המשאבה עובדת קשה מדי בגלל שהצנרת תוכננה בצורה שיוצרת אובדני לחץ מיותרים. במאמר זה אני מציג את כללי ההתקנה הנכונים למשאבה טבולה לביוב, עם דגש על הטעויות הנפוצות והפתרונות המעשיים שמונעים תקלות.
לפני שמתחילים להתקין משאבה טבולה לביוב במרתף או בחניון, יש לבצע תכנון מדויק של המתקן כולו. השלב הזה הוא קריטי ולרוב מתעלמים ממנו. התכנון כולל בחינה של מיקום בור הניקוז או המיכל, תכנון קווי הכניסה והיציאה, ובחירת נקודת הפריקה למערכת הביוב העירונית או לשטח הפתוח.
הפרמטר הראשון שצריך לחשב הוא גובה ההרמה הכולל – המרחק האנכי מתחתית בור הניקוז ועד לנקודת הפריקה. לזה צריך להוסיף את האובדנים הנובעים ממרחק אופקי, מעיקולים בצנרת ומשסתומים. כלל אצבע: כל 10 מטר של צינור אופקי שווים לכ-1 מטר של הרמה אנכית. זו נקודה שרבים שוכחים ובסופו של דבר המשאבה עובדת בתת-ביצועים.
נקודה נוספת שצריך לקחת בחשבון בשלב התכנון היא הגישה לתחזוקה. משאבה טבולה לחניון או למרתף תצטרך להיות מוצאת מהמיכל מדי פעם לבדיקה, ניקוי או תיקון. אם לא תכננו גישה נוחה מראש – תמצאו את עצמכם עם עבודת מנוף יקרה או עם פירוק חלקי של התשתית רק כדי להגיע למשאבה.
בור הניקוז או מיכל הסניקה הוא המקום שבו המשאבה נמצאת. גודלו צריך להיות מחושב בהתאם לספיקה הצפויה ולזמן המילוי. כלל בסיסי: המיכל צריך להכיל לפחות פי שניים מהספיקה השעתית של המשאבה, כדי למנוע הדלקות וכיבויים תכופים מדי שיקצרו את חיי המשאבה.
למשל, אם אתם מתקינים משאבה טבולה לביוב בספיקה של 10 מק"ש, המיכל צריך להכיל לפחות 20 מטר קוב. זה מבטיח שהמשאבה לא תעבוד במחזורים קצרים מדי. מחזורי הדלקה וכיבוי תכופים גורמים לבלאי מואץ של המנוע ושל המגעים החשמליים, ומקצרים משמעותית את תוחלת החיים של המערכת.
מיקום המיכל צריך להיות בנקודה הנמוכה ביותר באזור, כדי שכל השפכים יזרמו אליו באופן טבעי. במקרים שבהם לא ניתן למקם את המיכל בנקודה הנמוכה ביותר, יש לתכנן תעלות ניקוז שיובילו את השפכים למיכל בעזרת שיפוע מתאים.
צנרת הכניסה למיכל צריכה להיות מתוכננת כך שתמנע סתימות ותבטיח זרימה חלקה. קוטר הצינורות צריך להיות מותאם לספיקה הצפויה – בדרך כלל לא פחות מ-100 מ"מ לשפכים ביתיים ולא פחות מ-150 מ"מ לשפכים תעשייתיים או לחניונים.
השיפוע של צינורות הכניסה חייב להיות לפחות 2% (2 ס"מ לכל מטר) כדי למנוע שקיעה של מוצקים. שיפוע נמוך מדי יגרום להצטברות משקעים בצנרת, מה שיוביל בסופו של דבר לסתימות ולגלישה. שיפוע גבוה מדי, לעומת זאת, עלול ליצור זרימה מהירה מדי שמשאירה מוצקים מאחור.

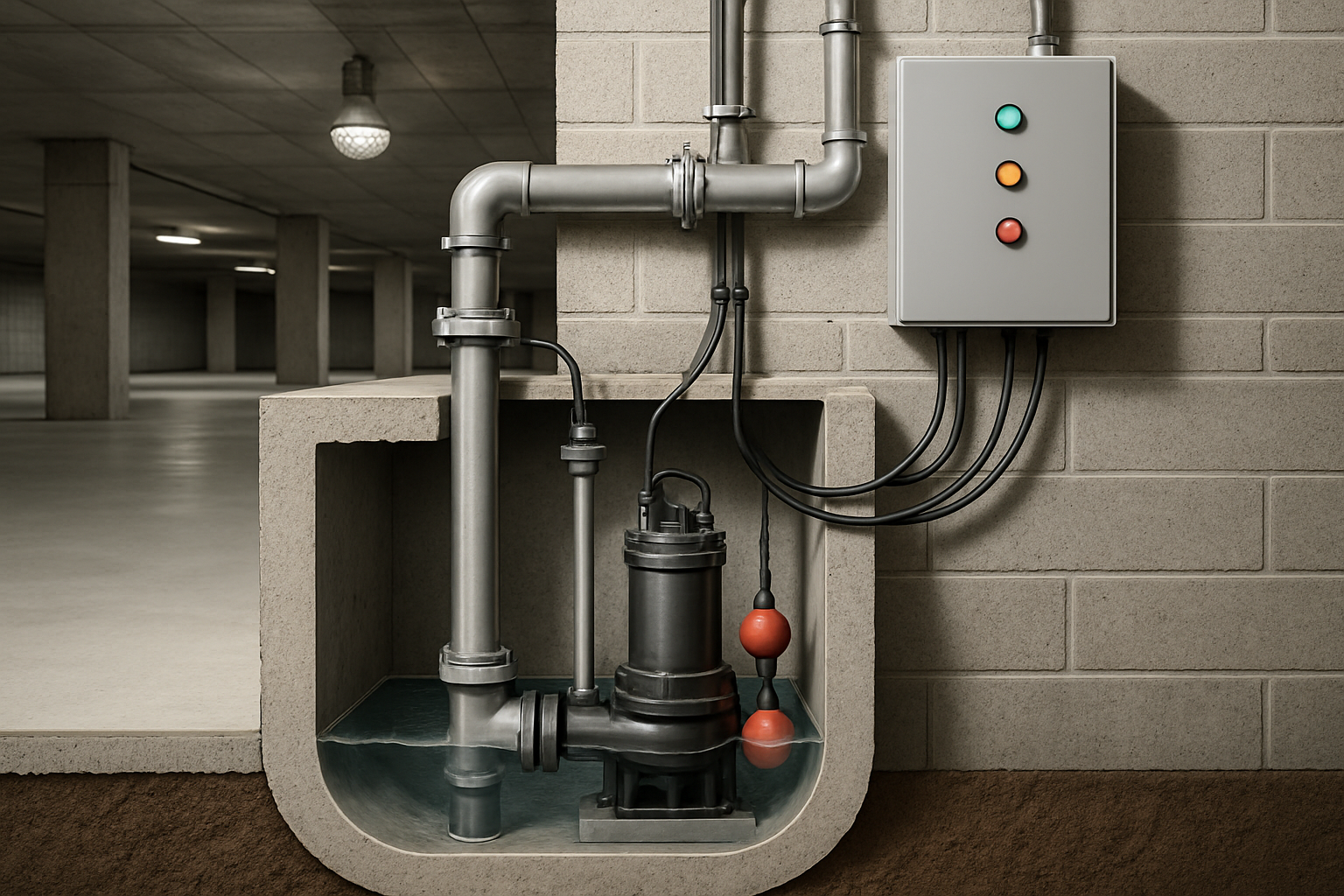

המשאבה עצמה צריכה להיות ממוקמת בתחתית המיכל, על משטח יציב ושטוח. רוב משאבות הביוב הטבולות מגיעות עם בסיס מיוחד או עם מערכת הנחיה שמבטיחה התקנה נכונה. אל תתקינו את המשאבה ישירות על הבטון או על משטח לא יציב – זה יגרום לרעידות ולבלאי מוקדם.
המשאבה צריכה להיות שקועה לחלוטין במים בזמן הפעולה, אך לא צריכה לשבת על תחתית המיכל עצמה. מרחק של 5-10 ס"מ מהתחתית מאפשר למוצקים כבדים לשקוע מתחת למשאבה ולא להישאב. זה חשוב במיוחד במשאבות וורטקס ובמשאבות חצי-טבולות, שבהן פתח השאיבה נמצא בצד ולא בתחתית.
אם אתם מתקינים משאבת גרינדר, המיקום פחות קריטי כי המשאבה מסוגלת לטחון מוצקים שנשאבים אליה. עם זאת, גם במקרה כזה עדיף למקם את המשאבה מעט מעל התחתית כדי להימנע מבלאי מיותר של הלהבים.
צינור הפליטה הוא הנקודה שבה רבים טועים. קוטר הצינור חייב להיות תואם להמלצות היצרן ולספיקה של המשאבה. צינור צר מדי יגרום לאובדני לחץ ולעומס יתר על המשאבה. צינור רחב מדי לא יגרום לבעיה, אבל הוא מיותר ויקר יותר.
הזווית שבה הצינור יוצא מהמשאבה היא קריטית. אל תעשו עיקולים חדים מיד בצאת מהמשאבה – זה יוצר נקודת לחץ גבוה שעלולה להוביל לבלאי של האטמים ושל חלקי המשאבה. השתמשו בעיקולים רחבים (90 מעלות לכל היותר) ותכננו את הצנרת כך שתהיה לה מסלול נקי ככל האפשר.
חובה להתקין שסתום אל-חזור (שסתום עצירה) על צינור הפליטה, כמה סנטימטרים מעל למשאבה. השסתום מונע חזרה של השפכים למיכל לאחר שהמשאבה מפסיקה לעבוד, וזה מפחית את מספר ההדלקות ומונע זרימה חוזרת שעלולה לפגוע במשאבה.
משאבה טבולה למרתף או לחניון חייבת להיות מחוברת למערכת הפעלה אוטומטית. הדרך הנפוצה ביותר היא באמצעות מצוף חשמלי שמפעיל את המשאבה כאשר מפלס המים עולה לגובה מסוים ומכבה אותה כשהמפלס יורד.
יש מספר סוגים של מצופים: מצוף מגנטי, מצוף כבל חופשי, ומצוף מוליך. המצוף המגנטי הוא האמין ביותר אבל גם היקר ביותר. המצוף הכבל החופשי הוא הנפוץ ביותר והוא עובד טוב ברוב המקרים, אבל צריך לוודא שהוא לא נתקע בדפנות המיכל או בחפצים צפים.
חשוב מאוד להתקין מערכת גיבוי: מצוף נוסף שמפעיל אזעקה או משאבה גיבוי כאשר המפלס עולה מעבר לנקודה הקריטית. זה חיוני במיוחד בחניונים ובמרתפים שבהם גלישה עלולה לגרום לנזקים כבדים.
המשאבה צריכה להיות מחוברת ללוח פיקוד מתאים שכולל הגנות חשמליות. ההגנות החובה כוללות: מגן מנועי (thermal overload), מגן זרם דלף (RCD), ממסר חוסר פאזה (במשאבות תלת פאזיות), וממסר יבש-רץ שמונע הפעלת המשאבה ללא מים.
חיבור חשמלי לא נכון הוא אחד הגורמים המובילים לתקלות במשאבות. צריך לוודא שהכבל החשמלי מותאם לעומס של המשאבה, שהוא מבודד היטב ושהוא מוגן מפני נזקים מכניים. במשאבות תלת פאזיות חובה לוודא את כיוון הסיבוב הנכון של המנוע לפני ההפעלה הראשונה.
משאבות טבולות לביוב מגיעות במספר סוגים, וכל סוג דורש התאמות שונות בהתקנה. משאבת גרינדר, למשל, מחייבת מיקום כזה שמאפשר גישה קלה להחלפת הלהבים. משאבות אלו פועלות בצורה אגרסיבית יותר ולכן חשוב שהבסיס שלהן יהיה יציב במיוחד כדי למנוע רעידות.
משאבות וורטקס, לעומת זאת, מתאימות למצבים שבהם יש מעבר חופשי גדול של מוצקים. פתח השאיבה שלהן נמצא בצד ולא בתחתית, ולכן חשוב למקם אותן כך שהכניסה תהיה חשופה לזרימה החופשית של השפכים ולא תיחסם על ידי דפנות המיכל או על ידי חפצים.
משאבות חצי-טבולות הן משאבות שבהן המנוע נמצא מעל פני המים והמשאבה עצמה שקועה. משאבות אלו דורשות מבנה תומך מיוחד שמחזיק את המנוע מעל המיכל. היתרון שלהן הוא שהמנוע לא נמצא במגע עם השפכים, מה שמאריך את חיי המערכת החשמלית, אך הן מורכבות יותר להתקנה.
לאחר סיום ההתקנה, חובה לבצע בדיקות ראשוניות לפני שהמערכת עוברת לפעולה שוטפת. הבדיקה הראשונה היא מילוי המיכל במים נקיים ובדיקת פעולת המצופים וההפעלה האוטומטית. יש לוודא שהמשאבה מתחילה לעבוד ברמה הנכונה ומפסיקה ברמה הנכונה.
לאחר מכן, יש לבדוק את כיוון הזרימה ואת הספיקה. במשאבות תלת פאזיות, חיבור שגוי של הפאזות עלול לגרום למשאבה לפעול בכיוון ההפוך, מה שמפחית את הביצועים ועלול לגרום לנזק. אם הספיקה נמוכה מהצפוי, יש לבדוק סתימות בצנרת, עיקולים חדים מדי, או אובדני לחץ לא מתוכננים.
בדיקה נוספת חשובה היא בדיקת רעידות ורעשים. משאבה שמותקנת נכון לא אמורה להשמיע רעשים חריגים או רעידות חזקות. אם יש רעידות, זה יכול להעיד על בסיס לא יציב, על חיבור לא מאוזן של הצנרת, או על בעיה פנימית במשאבה עצמה.
אחת הטעויות הנפוצות ביותר היא התקנת משאבה במיכל קטן מדי. כאמור, מיכל קטן גורם למחזורי הדלקה וכיבוי תכופים, מה שמקצר את חיי המשאבה. הפתרון הוא לחשב נכון את גודל המיכל עוד בשלב התכנון.
טעות נוספת היא התקנת המשאבה ללא שסתום אל-חזור או עם שסתום שלא עובד כראוי. זה גורם לזרימה חוזרת לאחר כל מחזור שאיבה, מה שמעמיס על המשאבה ומפחית את היעילות שלה. תמיד יש לבדוק את תקינות השסתום לאחר ההתקנה ולהחליף אותו מיד כשהוא נתקע.
לא פחות חשובה היא הטעות של אי-התקנת מצוף גיבוי או אזעקה. משאבה אחת, גם אם היא איכותית, עלולה להיכשל. ללא מערכת גיבוי, כשל אחד יכול להוביל להצפה מלאה של המרתף או החניון, עם נזקים של מאות אלפי שקלים.
התקנה נכונה של משאבה טבולה לביוב היא הבסיס לתחזוקה פשוטה ויעילה בעתיד. אם המשאבה ממוקמת נכון, אם הצנרת מתוכננת נכון ואם מערכת ההפעלה האוטומטית עובדת כראוי – התחזוקה השוטפת תהיה פשוטה יחסית ותתמקד בבדיקות תקופתיות ובניקוי מונע.
חשוב לתכנן גישה נוחה למשאבה כבר בשלב ההתקנה. צריך לוודא שאפשר להוציא את המשאבה מהמיכל בקלות, שיש נקודת הרמה או מערכת מובנית להוצאת המשאבה, ושיש מקום מספיק סביב המיכל לעבודת תחזוקה.
בנוסף, כדאי להתקין מד שעות עבודה ומערכת רישום של מחזורי ההדלקה והכיבוי. נתונים אלו מאפשרים לזהות מגמות ולבצע תחזוקה מונעת לפני שמתרחשת תקלה. למשל, עלייה במספר מחזורי ההדלקה יכולה להעיד על דליפה לתוך המיכל או על ירידה בספיקת המשאבה.
גם עם התקנה מושלמת, תקלות עלולות להתרחש. היכולת לאבחן תקלה בשלב מוקדם חוסכת זמן, כסף ונזקים. הסימנים המקדימים לתקלה כוללים: משאבה שעובדה בתדירות גבוהה יותר מהרגיל, ירידה בספיקה, רעשים חריגים, רעידות, ריחות חריגים, או חימום יתר של המנוע.
אם המשאבה עובדת בתדירות גבוהה, זה יכול להעיד על דליפה למיכל, על משאבה חלשה מדי, או על מצוף שלא עובד כראוי. אם הספיקה יורדת, זה יכול להעיד על סתימה חלקית של המשאבה או של הצנרת, או על בלאי של האימפלר.
רעשים ורעידות חריגים מעידים לרוב על חלק שהתרופף, על מיסבים שבלו, או על חפץ זר שנכנס למשאבה. חימום יתר של המנוע יכול להעיד על עומס יתר, על מתח נמוך, או על בעיה פנימית במנוע.
כל הידע הזה לא שווה הרבה אם ההתקנה עצמה נעשית בצורה לא מקצועית. בחירת קבלן התקנה מנוסה ואמין היא קריטית להצלחת הפרויקט. קבלן טוב יידע לתכנן את המערכת נכון, יבחר את המשאבה המתאימה, יבצע את ההתקנה לפי התקנים, ויספק תיעוד מלא של העבודה.
כאשר בוחרים קבלן, חשוב לבדוק את הניסיון שלו בהתקנות דומות, לבקש המלצות ממנהלי בניינים או קבלנים אחרים, ולוודא שיש לו ביטוח אחריות מקצועית. כמו כן, חשוב לוודא שהקבלן מכיר את הדרישות של התקנים הישראליים ושל רשויות הניקוז המקומיות.
לפני תחילת העבודה, יש לדרוש הצעת מחיר מפורטת שכוללת את כל השלבים: תכנון, אספקת ציוד, התקנה, בדיקות ואישורים. הצעה זולה מדי עלולה להעיד על קיצוצים שיעלו יקר בעתיד. השקעה בקבלן איכותי היא השקעה שמחזירה את עצמה בביצועים, באמינות ובחיסכון בתחזוקה.
התקנה נכונה של משאבה טבולה לחניון או למרתף היא יותר מפרויקט טכני – היא השקעה ארוכת טווח באמינות, בבטיחות ובשקט נפשי. כל שלב בתהליך, מהתכנון הראשוני ועד לבדיקות הסופיות, חשוב ומשפיע על הביצועים לאורך שנים.
ההתקנה הנכונה מתחילה בתכנון מדויק של גודל ומיקום המיכל, עוברת דרך בחירת המשאבה המתאימה והתקנתה בצורה יציבה ובטוחה, וממשיכה עם חיבור חשמלי תקין ומערכת הפעלה אוטומטית אמינה. כל אלה, יחד עם תחזוקה שוטפת, מבטיחים שהמערכת תעבוד ללא תקלות גם בתנאים הקשים ביותר.
אם אתם מתכננים התקנה חדשה או משדרוג מערכת קיימת, הקפידו על כל הפרטים הקטנים. התייעצו עם אנשי מקצוע, השקיעו בציוד איכותי, ובחרו קבלן מנוסה. ההשקעה הזאת תחזיר את עצמה פעמים רבות בצורה של מערכת אמינה, חסכון בעלויות תחזוקה, ומניעת נזקים יקרים. צרו קשר לקבלת ייעוץ מקצועי והתאמת פתרון השאיבה המדויק לצרכים שלכם.
