הנחת מקובלת בשוק הישראלי היא שהתקנת משאבה טבולה לביוב היא עבודה פשוטה: שוקעים את המשאבה במכל, מחברים צנרת, וסיימנו. אלא שהנחה זו טעות יקרה. לפי נתוני התעשייה, כ-45% מתקלות המשאבות בשלוש השנים הראשונות לחייהן נובעות לא מכשל בציוד עצמו, אלא מטעויות התקנה שניתן היה למנוע. במאמר זה נסקור את השלבים הקריטיים להתקנת משאבה טבולה לביוב נכונה, את טעויות ההתקנה השכיחות והדרכים למנוע אותן, ונציג מדריך מקצועי לאבחון תקלות שמתגלות רק אחרי ההתקנה.
מכל השאיבה הוא הלב של מערכת הביוב, ותכנון לא נכון שלו מוביל לסתימות חוזרות, ריחות, וכשלים תכופים. העיקרון הבסיסי הוא שמכל השאיבה חייב להיות מספיק גדול כדי להכיל את כמות השפכים המצטברת בין מחזורי הפעלה, אך לא גדול מדי עד שהשפכים יישארו עומדים לשעות ארוכות ויתחילו להתסוס.
לחישוב נפח המיכל הנכון למרתף או לחניון, יש להתחיל מספיקת השפכים המקסימלית הצפויה. בחניון תת-קרקעי, לדוגמה, מקור השפכים העיקרי הוא מי גשם, דליפות ומי ניקוי. ספיקה ממוצעת במרתף בניין מגורים עשויה להיות 2-5 מק"ש, כך שמיכל בנפח של 500-800 ליטר יספיק לרוב היישומים. חניונים גדולים עם שטח התנקזות גדול ידרשו מיכל של 1,500-3,000 ליטר.
מיקום המיכל במרחב חייב להיות הנמוך ביותר האפשרי, כך שהשפכים יזרמו אליו באופן טבעי. טעות שכיחה היא למקם את המיכל בנקודה גבוהה יחסית, שמחייבת את השפכים "לעלות" אליו – מה שגורם לסתימות ולאיגום מים במקומות לא רצויים.
צינור הכניסה למכל חייב להיות בקוטר המתאים לסוג השפכים הצפויים. במרתפים וחניונים, צינורות 4 אינץ' (100 מ"מ) הם המינימום המומלץ. אם מדובר במערכת המחוברת לשירותים, מטבחים או מקלחות, יש לוודא שקוטר צינור הכניסה מאפשר מעבר חופשי של מוצקים בגודל של לפחות 50 מ"מ.
משאבה טבולה לביוב מסוג וורטקס מאפשרת מעבר חופשי של 50-80 מ"מ בלי סכנת סתימה. משאבת גרינדר יכולה לעבוד עם קווי סניקה צרים יותר (2-3 אינץ'), כיוון שהיא טוחנת את המוצקים, אך היא דורשת מיכל נקי יחסית מחומרים זרים כמו חול, אבנים וסמרטוטים.
בשלב זה חייבים להתאים את סוג המשאבה למאפייני השפכים והסביבה. המשאבות הטבולות לביוב מתחלקות לשלושה סוגים עיקריים:
משאבת גרינדר מתאימה למערכות עם שפכים המכילים מוצקים קשים או סיבים רבים, ובמיוחד כאשר קווי הסניקה צרים (2-3 אינץ'). היא מצוידת בלהבים מחוסמים שטוחנים את המוצקים לגודל קטן מאוד, ומאפשרת השקעה משמעותית בצנרת.
עם זאת, משאבת גרינדר רגישה לאבנים, חול וחומרים קשים במיוחד. במרתפים עם חדירת מי תהום או חול, לא מומלץ להשתמש בה ללא פילטר או רשת מגנה.
משאבה מסוג וורטקס היא הבחירה הטובה ביותר לביוב גולמי עם מוצקים גדולים. היא משתמשת במאיץ פתוח ובעיקרון זרימה מסחררת, מה שמאפשר מעבר חופשי של מוצקים עד 80 מ"מ ללא סתימה. משאבה זו מתאימה לחניונים, מרתפים ומכלי שאיבה של בניינים.
היתרון שלה הוא עמידות גבוהה, פחות תחזוקה, ויכולת להתמודד עם שפכים מלוכלכים. החיסרון הוא שהיא דורשת קווי סניקה בקוטר גדול יותר (3-4 אינץ').
משאבה חצי-טבולה מותקנת כך שהמנוע נמצא מעל פני המים והמאיץ בלבד שקוע. היא מתאימה למקומות עם מגבלות גובה, או כאשר המיכל רדוד. היתרון שלה הוא קלות הגישה למנוע לצורך תחזוקה, והחיסרון הוא רגישות לרטיבות וחשיפה לנזקים פיזיים.
לאחר שבחרת את סוג המשאבה והכנת את המיכל, מגיעה העבודה המעשית. כאן מתחילות הטעויות הקריטיות.

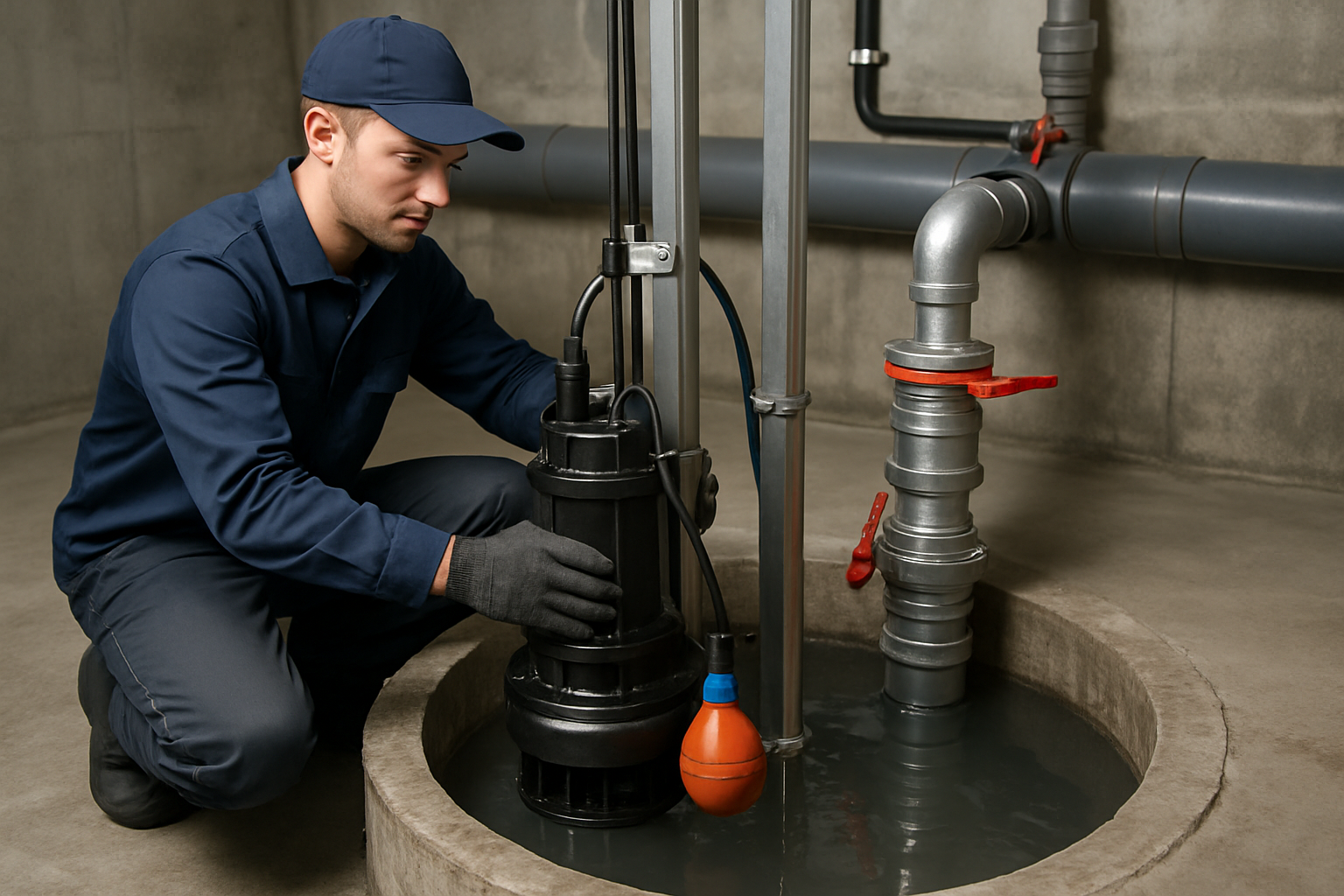

משאבה טבולה לחניון או למרתף חייבת להיות מותקנת על בסיס יציב ושטוח. רצפת המיכל צריכה להיות משופעת לכיוון המשאבה, כך שכל השפכים יזרמו אליה. טעות נפוצה היא להציב את המשאבה ישירות על רצפת בטון לא מישורית, מה שגורם לרעידות, בלאי מוגבר ולנזק למסבים.
פתרון מומלץ הוא להשתמש בבסיס בטון או במתקן עמידה מיוחד שמגיע עם המשאבה. אם משתמשים בשרשרת או בכבל להורדת המשאבה למיכל, יש לוודא שהמשאבה מחוברת למערכת הנחיה (guide rail) שמונעת תנועות רוחביות ומבטיחה התקנה נכונה בכל הורדה והרמה.
צנרת היציאה צריכה להיות בקוטר המתאים לספיקת המשאבה ולא צר יותר. שימוש בצנרת צרה מגביר את ההתנגדות לזרימה, מעלה את העומס על המנוע ומקצר את חיי המשאבה.
חובה להתקין שסתום אי-חזור (check valve) בקו היציאה, כדי למנוע זרימה חוזרת של השפכים למכל לאחר כיבוי המשאבה. טעות שכיחה היא שימוש בשסתום זול או לא תקני שמתקלקל תוך חודשים.
כמו כן, מומלץ להתקין שסתום סגירה (gate valve) ליד המשאבה, כדי לאפשר תחזוקה ללא צורך בריקון המיכל. אך יש לוודא ששסתום זה נשאר תמיד פתוח בעת ההפעלה.
משאבות טבולות עובדות בסביבה רטובה ומסוכנת חשמלית. חיבור החשמל חייב להתבצע על ידי חשמלאי מוסמך, עם הגנה מלאה:
טעות נפוצה היא חיבור ישיר למפסק רגיל ללא מצוף או בקר. זה אומר שהמשאבה תעבוד כל הזמן או שתצטרך להיות מופעלת ידנית – מתכון לאסון בחניון או במרתף.
חישוב כושר השאיבה הוא השלב הקריטי לפני הכל. הוא כולל שני פרמטרים מרכזיים: ספיקה ועומד.
הספיקה היא כמות השפכים שהמשאבה צריכה לפנות ביחידת זמן, ונמדדת במטר מעוקב לשעה (מק"ש) או בליטרים לדקה. בחניון עם שטח התנקזות של 500 מ"ר, אירוע גשם בינוני מוסיף כ-10 מ"ק מים תוך שעה. במרתף בניין מגורים, הספיקה תלויה במספר הנקודות המחוברות ובתדירות השימוש.
לדוגמה, אם במרתף יש 4 אסלות, 6 מקלחות ו-8 כיורים, הספיקה המקסימלית (לא בו-זמנית) היא:
סך הכל: 18.2 ליטר לשנייה = כ-65 מק"ש. בפועל, לא כל הנקודות יעבדו בו-זמנית, אז משתמשים במקדם בו-זמניות של 0.3-0.5, ומגיעים לספיקה נדרשת של 20-30 מק"ש.
העומד הכולל הוא סכום הגובה האנכי (static head) והאובדן עקב חיכוך בצנרת, עיקולים ואביזרים (friction loss). נניח שהמשאבה נמצאת במיכל ברום של -6 מטר מתחת לפני הקרקע, והצנרת מגיעה לנקודת הזרמה 2 מטר מעל הקרקע. העומד הסטטי הוא 8 מטרים.
לכך מוסיפים אובדן חיכוך: לכל 10 מטר צנרת 4 אינץ' יש אובדן של כ-0.5 מטר, ולכל מרפק 90 מעלות עוד 0.3 מטר. אם יש 30 מטר צנרת ו-4 מרפקים, האובדן הוא 1.5+1.2=2.7 מטר. העומד הכולל: 8+2.7=10.7 מטר.
לכן, המשאבה צריכה לספק 20-30 מק"ש בעומד של לפחות 11 מטר. יש להשתמש בעקומת הביצועים של היצרן כדי לוודא שהמשאבה הנבחרת עומדת בדרישות.
משאבה טבולה למרתף צריכה להפעיל עצמה כאשר מפלס המים עולה לגובה מסוים, ולכבות כאשר המפלס יורד מתחת לסף מינימום. מערכת המצוף (או האלקטרודות) היא המוח שמנהל את התהליך הזה.
מצוף מגנטי הוא הפתרון הנפוץ והאמין ביותר. הוא מתקן עצמו על גבי כבל או מוט, ומפעיל מתג חשמלי כאשר הוא עולה או יורד. יש להקפיד שהמצוף נקי ולא נתקע בדפנות המיכל או ברשת.
לוח פיקוד למשאבה טבולה צריך לכלול גם זמזם אזעקה ונורת חיווי, כך שתקלה תזוהה מיד. במערכות גדולות יותר, מומלץ להתקין לוח פיקוד לשתי משאבות, שמחליפות בין עבודה או עובדות בו-זמנית בעת עומס גבוה.
התקלות השכיחות במשאבות טבולות לביוב לאחר ההתקנה כוללות:
משאבה טבולה לביוב דורשת תחזוקה שוטפת כדי למנוע תקלות. פעם בחצי שנה, יש לבצע את הפעולות הבאות:
התקנת משאבה טבולה לביוב היא עבודה מורכבת שדורשת תכנון, מקצועיות ותשומת לב לפרטים. טעויות התקנה נפוצות כמו מיכל לא מתאים, חיבור חשמלי לא בטיחותי, או חישוב כושר שאיבה שגוי – עלולות להוביל לתקלות חוזרות, נזקים יקרים והצפות. על ידי ביצוע התקנה נכונה מלכתחילה, תחזוקה מונעת שוטפת ובחירת סוג המשאבה המתאים (גרינדר, וורטקס או חצי-טבולה), תבטיחו מערכת אמינה, יעילה וארוכת חיים.
