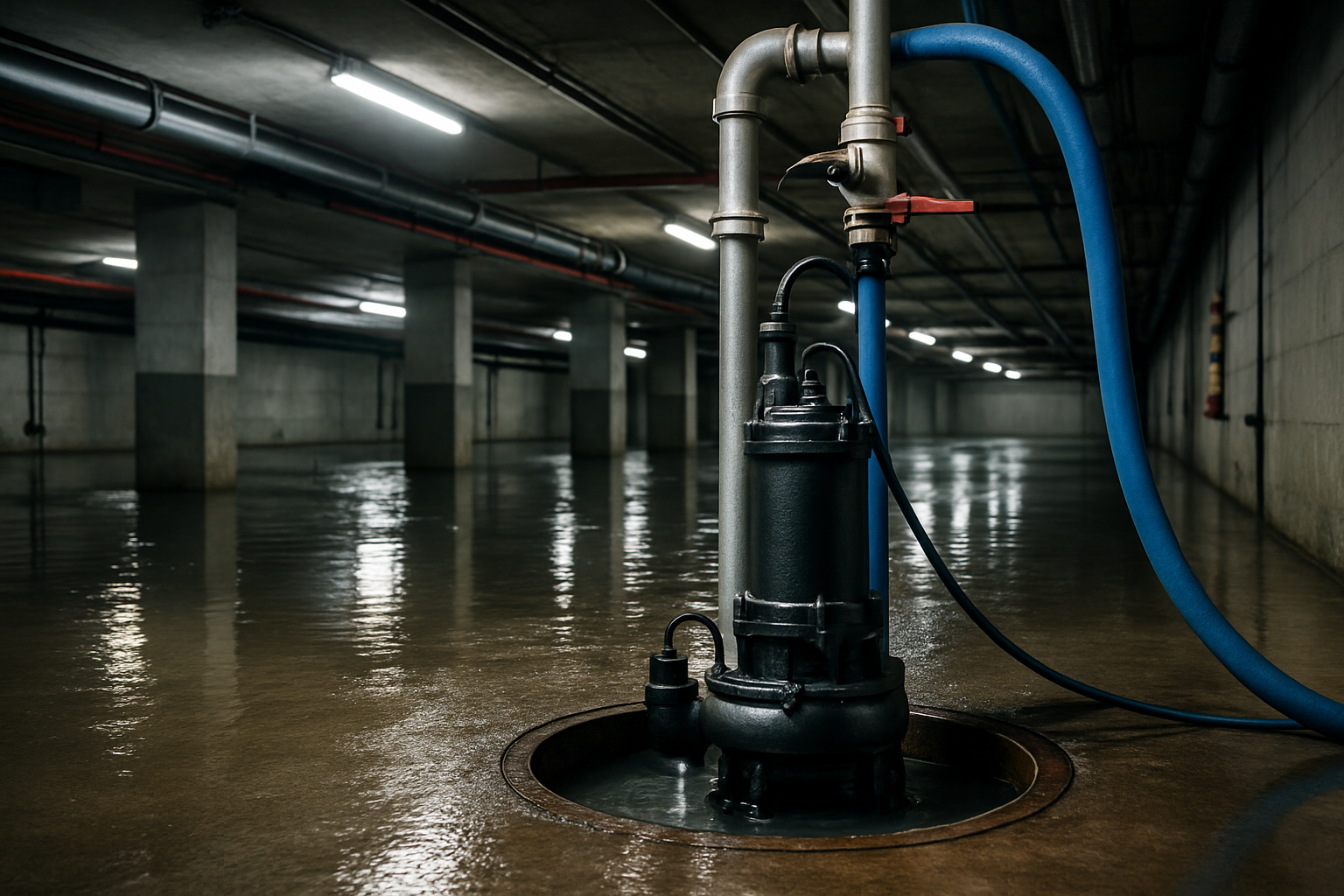

לפני כמה שנים, קיבלתי טלפון בהול ממנהל חניון תת-קרקעי בתל אביב. "הנוזלים עולים מהרצפה, המשאבה עובדת ללא הפסקה, והקבלן שהתקין אותה לא עונה לטלפון". כשהגעתי למקום, הבנתי שזוהי עוד מערכת שהותקנה על בסיס ניחוש ולא על בסיס חישוב מדויק. המשאבה הייתה וורטקס בסיסית, כאשר מה שהמקום באמת צריך היה משאבת גרינדר עם כושר שאיבה פי שניים. התוצאה? עשרות אלפי שקלים של נזקי מים, ביטול פעילות החניון ושיפוץ יקר.
הסיפור הזה חוזר על עצמו שוב ושוב במרתפים ובחניונים ברחבי הארץ. הבעיה אינה במשאבות עצמן – אלא בהבנה שטחית של ההבדלים המהותיים בין הסוגים השונים, וביישום שגוי של עקרונות התקנה בסיסיים.
בעולם המשאבות הטבולות לביוב, הבחירה הנכונה מתחילה בהבנת ההבדלים הטכנולוגיים הבסיסיים בין השחקנים המרכזיים. לכל סוג יש יתרונות, חסרונות והקשרים שבהם הוא מצטיין.
משאבת גרינדר היא למעשה מערכת כפולה: מנגנון טחינה אגרסיבי המותקן בכניסה למשאבה, ומנוע שאיבה חזק. הלהבים העשויים פלדה מחוסמת מסתובבים במהירות גבוהה וכורתים כל חומר מוצק – כולל בדים, מגבונים, שאריות מזון ואפילו פלסטיק רך – לחלקיקים זעירים בקוטר 6-10 מ"מ.
היתרון המרכזי של משאבה זו הוא יכולתה לעבוד עם קווי סניקה צרים, בקטרים של 2-3 אינץ' בלבד. במרתפים ישנים או בחניונים מוגבלי מקום שבהם תשתיות הביוב הקיימות צרות, משאבת גרינדר הופכת לפתרון הנדסי הכרחי.
החיסרון? עלות גבוהה יותר, צריכת חשמל מוגברת, ותחזוקה מורכבת יותר. מנגנון החיתוך דורש החלפה תקופתית, ותקלות בו עלולות להשבית את כל המערכת.
משאבת וורטקס פועלת על עיקרון שונה לחלוטין. במקום לחתוך את המוצקים, היא יוצרת זרימה מסחררת (מערבולת) בחלל הפנימי של המשאבה, המאפשרת למוצקים גדולים יחסית לעבור דרכה מבלי להיתקע. המעבר החופשי במשאבות מסוג זה יכול להגיע ל-65-80 מ"מ – כלומר, חפצים בגודל של כדור טניס יכולים לעבור ללא בעיה.
משאבה טבולה לחניון מסוג וורטקס מתאימה במיוחד למצבים שבהם קווי הסניקה רחבים מספיק (לפחות 4 אינץ'), והביוב עצמו מכיל מוצקים גדולים אך לא סיביים. זה הבחירה המועדפת בחניונים מסחריים ובמרתפי בניינים חדשים.
היתרון הגדול הוא עמידות גבוהה ותחזוקה מינימלית. אין חלקים מסתובבים העלולים להישחק במהירות, והמשאבה מסוגלת לעבוד שנים ללא טיפול.
במשאבה חצי-טבולה, המנוע ממוקם מעל פני המים, כאשר רק חלק השאיבה (המדחף) שקוע בנוזל. המבנה המודולרי הזה מאפשר גישה קלה למנוע לצרכי תחזוקה, מבלי להוציא את כל המשאבה מהמים.
משאבות מסוג זה נפוצות במרתפים עמוקים במיוחד ובחניונים בהם יש מגבלות גובה או קשיי הרמה. הן מתאימות לביוב קל עד בינוני, ללא מוצקים גדולים או סיביים.
החיסרון המרכזי הוא רגישות גבוהה יותר לתנאי סביבה – המנוע חשוף לאוויר ולחות, ודורש מערכות אוורור וקירור מתאימות.
החישוב הנכון של כושר השאיבה הוא הפרמטר המכריע ביותר בבחירת משאבה. טעות כאן תוביל למערכת לא מתפקדת או לבזבוז משאבים. אני משתמש בשיטה שלבית שהוכיחה את עצמה במאות פרויקטים.
בחניון תת-קרקעי, הספיקה נקבעת על פי שני מקורות עיקריים: שפכים מאזורי שירות (שירותים, מטבחונים) ומי ניקוז עיליים (גשם חודר, שטיפת רצפות).
לכל נקודת ניקוז יש ספיקה תיאורטית:
בפועל, לא כל הנקודות פועלות במקביל. נהוג להשתמש במקדם בו-זמניות שנע בין 0.4 ל-0.7, תלוי בסוג השימוש ובשעות השיא.
לדוגמה: חניון עם 4 אסלות, 3 כיורים ו-200 מ"ר רצפה:
ספיקה תיאורטית כוללת = (4×9) + (3×1.8) + (4×3.6) = 36 + 5.4 + 14.4 = 55.8 מ"ק לשעה
ספיקה מעשית (מקדם 0.5) = 55.8 × 0.5 = 27.9 מ"ק לשעה
זוהי הספיקה המינימלית שהמשאבה חייבת לספק.
העומד הדינמי הוא הגובה הכולל שהמשאבה צריכה להתגבר עליו, ומורכב ממספר רכיבים:
דוגמה לחישוב עומד דינמי בחניון סטנדרטי:
עומד סטטי = 5 מטר
אורך צינור = 80 מטר → אובדן חיכוך = 1.6 מטר
עיקולים = 6 מרפקים × 0.5 = 3 מטר
סכום ביניים = 9.6 מטר
עודף בטיחות 15% = 1.44 מטר
עומד דינמי כולל = 11 מטר
כעת, על המשאבה לספק 27.9 מ"ק לשעה בעומד של 11 מטר – זה הנתון המדויק שיש להזין בקטלוג היצרן.
ראיתי מספיק כשלי התקנה כדי לדעת שהמשאבה הטובה ביותר תיכשל אם ההתקנה לא תבוצע כהלכה. להלן עקרונות ההתקנה הקריטיים ביותר.
בור איסוף תקני צריך להיות בנפח מינימלי של פי 1.5 מהספיקה לדקה. למשאבה בספיקה של 28 מ"ק לשעה – זה 0.47 מ"ק לדקה, ולכן נפח הבור צריך להיות לפחות 0.7 מ"ק.
משאבת ביוב למרתף או לחניון צריכה להיות ממוקמת בתחתית הבור, אך לא על הרצפה ישירות. יש להשתמש במעמד או במסילה מובנית המרימה את המשאבה 10-15 ס"מ מהתחתית, כדי למנוע כניסת משקעים כבדים וחצץ למנגנון השאיבה.
כל משאבה טבולה חייבת להיות מחוברה לצינור עם שסתום אל-חזור (צ'ק-וואלב) מיד לאחר המוצא, כדי למנוע זרימה חוזרת בעת ההפסקה. מומלץ גם להתקין שסתום בידוד (סגר) ומחבר הפרדה מהירה, המאפשרים פירוק והחלפה ללא ניקוז המערכת כולה.
חיבור החשמל צריך להתבצע באמצעות לוח פיקוד למשאבה, הכולל הגנת זרם יתר, הגנה מפני הפעלה יבשה (dry-run), והגנת חום. התקנה ישירה ללא לוח פיקוד היא מתכון לכשל מוקדם.
רוב המשאבות מופעלות באמצעות מצופים או חיישני לחץ. בחניונים ובמרתפים, המלצתי היא להשתמש בשני מצופים: מצוף הפעלה עיקרי ומצוף חירום. המצוף הראשון מפעיל את המשאבה כשמפלס המים מגיע ל-20 ס"מ מעל תחתית הבור; המצוף השני מפעיל אזעקה (נורה או זמזם) אם המים ממשיכים לעלות.
מרבית התקלות במשאבות טבולות לביוב נובעות ממספר מצומצם של בעיות חוזרות. הבנתן מאפשרת תיקון מהיר וחיסכון משמעותי.
אבחון: סימטום זה לרוב מעיד על אוורור (airlocking) – כניסת אוויר למערכת השאיבה, המונעת את יצירת הוואקום הדרוש. זה קורה כאשר המשאבה הופעלה לראשונה ללא מילוי מוקדם, או כאשר המשאבה פועלת "על יבש" זמן רב מדי.
פתרון: כיבוי המשאבה, מילוי הצינור ומערכת השאיבה במים דרך ברז מילוי או דרך שסתום הבידוד, והפעלה מחדש. אם הבעיה חוזרת, יש לבדוק את מערכת שסתום האל-חזור – סגירה לא הדוקה גורמת לזרימה חוזרת מתמדת.
אבחון: התחממות יתר מצביעה על עבודה כנגד עומס יתר. זה קורה כאשר המדחף נתקע או סתום, או כאשר המשאבה נאלצת לעבוד כנגד עומד הרבה יותר גבוה ממה שתוכננה לו.
פתרון: הוצאת המשאבה, פירוק וניקוי המדחף. בדיקה והסרה של חפצים זרים (בדים, חוטים, שקיות). אם המדחף נקי, יש לבדוק מחדש את חישוב העומד ולוודא שהמשאבה התוכננה כהלכה לאתר.
אבחון: הסימפטום הזה מעיד על כשל במערכת הבקרה – לרוב מצוף תקוע במצב "הפעלה", או חיישן לחץ פגום שלא מזהה ירידת מפלס.
פתרון: בדיקת המצוף – לעיתים הוא נתפס על ידי חפצים או צנרת. ניקוי והחלפה במידת הצורך. במקרה של חיישן לחץ, יש לבדוק את חיבור החשמל ולוודא שהחיישן לא חסום בשומנים או משקעים.
אבחון: ריחות לא נעימים נובעים מפירוק אנאירובי של חומר אורגני. זה מתרחש כאשר זמן השהייה של השפכים בבור ארוך מדי, או כאשר המשאבה לא מנקזת את הבור לחלוטין.
פתרון: וידוא שהמשאבה מותקנת בעומק מספיק כך שהיא מרוקנת את הבור כמעט לחלוטין. הוספת מערכת אוורור פסיבית או אקטיבית לבור. שימוש בתוספים ביולוגיים (אנזימים וחיידקים מועילים) המפרקים חומר אורגני ללא יצירת ריח.
סביבות עבודה שונות דורשות התאמות ייחודיות. מרתף בית פרטי הוא סביבה שונה במהותה מחניון ציבורי.
במרתפים ביתיים, זרימת הביוב קטנה ומקוטעת. הספיקה הממוצעת נמוכה, אך יש פסגות חדות (למשל: הדחת אסלה או רחצה). כאן מתאימה משאבה וורטקס קומפקטית עם בור איסוף קטן יחסית (200-300 ליטר), מופעלת במצוף מכני פשוט. המשאבה צריכה להיות שקטה – רמת הרעש לא צריכה לעלות על 55 דציבל.
בחניונים, השיקולים שונים: זרימה מתמשכת, נפחים גדולים, ונוכחות חול, שמן ומזהמים. כאן יש צורך במשאבה חזקה יותר (בד"כ 10-30 מ"ק לשעה), בור איסוף מוגדל (1-2 מ"ק), ומערכת בקרה כפולה שכוללת גיבוי אוטומטי או שתי משאבות עובדות לסירוגין.
במקרים של חניונים רב-קומתיים, יש לתכנן מספר תחנות שאיבה ביניים, כדי לא לדרוש ממשאבה אחת לעבוד כנגד עומד של 20-30 מטר – מצב כזה מוביל לכשל מהיר.
אם אני צריך לסכם את הלקחים המרכזיים שלמדתי לאורך השנים, הנה העקרונות שאני תמיד חוזר עליהם:
במרבית המקרים, כשל במשאבה טבולה לביוב הוא לא תקלה טכנית בלתי צפויה – זה תוצאה ישירה של בחירה שגויה, התקנה לא מקצועית או הזנחת תחזוקה. אם תפעלו לפי העקרונות שתיארתי כאן, תוכלו להימנע מרוב הבעיות הנפוצות ולהבטיח מערכת ביוב אמינה לשנים רבות.
