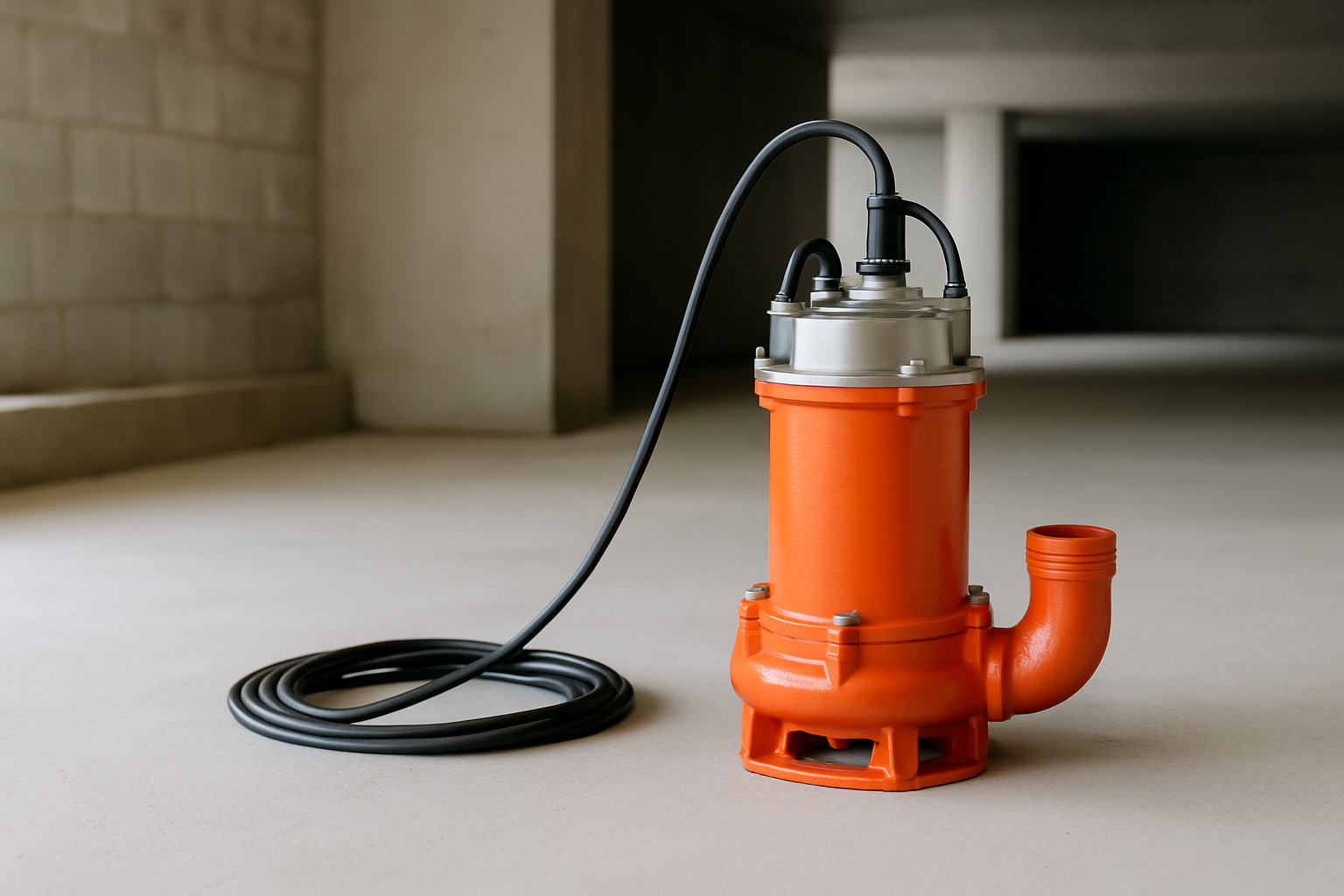

חישוב כושר שאיבה נכון הוא השלב המכריע ביותר בבחירת משאבה טבולה לביוב. טעות בחישוב תוביל למערכת שלא תוכל לפנות את הנפח הנדרש, או למשאבה גדולה מדי שתצרוך אנרגיה מיותרת ותתקלקל מהר יותר. במאמר זה נציג את השיטה המקצועית המלאה לחישוב ספיקה ועומד למשאבה טבולה לביוב במרתפים, חניונים ומתקנים מסחריים.
הספיקה הנדרשת נקבעת על פי כמות השפכים המקסימלית שתזרום למערכת בפרק זמן נתון. בניגוד למערכות מים נקיים, במערכות ביוב הזרימה אינה קבועה – היא תלויה בשימוש של המשתמשים ובסוג המתקנים המחוברים.
במרתף בניין מגורים, יש לחשב את מספר נקודות הניקוז המחוברות למערכת. לכל סוג מתקן יש ספיקה צפויה שונה:
עבור בניין מגורים, לא סוכמים את כל הספיקות ביחד, כיוון שלא כל המתקנים פועלים בו זמנית. במקום זאת, משתמשים במקדם שימוש בו זמני. לדוגמה, בבניין בן 20 דירות עם 40 נקודות ניקוז, הספיקה המקסימלית תיחשב כ-20-30 מק"ש ולא כסכום מלא של כל הנקודות.
בחניון תת קרקעי, הספיקה נקבעת בעיקר על פי שתי מקורות מים:
מי ניקוז משטחים – כאשר מים נכנסים מפתח החניון או ממערכת ניקוז הרצפה. חישוב נעשה לפי שטח החניון וכמות המים הצפויה. נוסחה מקובלת: שטח במ"ר × 0.02 ליטר לשנייה למ"ר = ספיקה בליטר לשנייה.
מתקנים סניטריים – אם בחניון קיימים שירותים או מתקני שטיפה, יש להוסיף את הספיקה שלהם לפי החישוב שלמעלה.
לדוגמה: חניון בשטח של 1,000 מ"ר ללא מתקנים סניטריים ידרוש ספיקה של כ-20 ליטר לשנייה, כלומר כ-72 מק"ש. זוהי ספיקת שיא, והמשאבה צריכה להיות מותאמת למקרה הקיצוני.
העומד הוא סך כל ההתנגדויות שהמשאבה צריכה להתגבר עליהן כדי להעביר את השפכים לנקודת הפריקה. העומד מורכב משני רכיבים עיקריים:
העומד הסטטי הוא פשוט ההפרש הגובה בין מפלס המשאבה בבור השאיבה לבין נקודת הפריקה הגבוהה ביותר במערכת. למשל, אם המשאבה מותקנת בעומק של 4 מטר מתחת לפני הקרקע, והפריקה היא לקו ביוב ברחוב בגובה של 1 מטר מעל פני הקרקע, העומד הסטטי הוא 5 מטרים.
העומד הדינמי נובע מההתנגדות של הצנרת, האביזרים והמעברים לזרימת המים. ההתנגדות תלויה באורך הצנרת, בקוטר שלה, במספר המרפקים והשסתומים, ובמהירות הזרימה.
נוסחה מקורבת לחישוב עומד דינמי:
לדוגמה: אם יש 40 מטר צינור, 4 מרפקים ושסתום אחד, העומד הדינמי המוערך יהיה: (40÷10)×0.5 + 4×0.3 + 0.5 = 2 + 1.2 + 0.5 = 3.7 מטר.
סך העומד הכולל הוא: עומד סטטי + עומד דינמי. במקרה שלנו: 5 + 3.7 = 8.7 מטר.
מומלץ להוסיף מרווח בטיחות של 10-20% לחישוב העומד, כדי להבטיח שהמשאבה תוכל להתמודד גם עם תנאים קשים יותר או עם בלאי בצנרת לאורך זמן. במקרה זה נבחר משאבה בעומד של לפחות 10 מטר.
לאחר שקבענו את הספיקה והעומד, יש להתאים את סוג המשאבה לאופי השפכים והסביבה:
אם קוטר צינור הסניקה קטן מ-3 אינץ' (75 מ"מ) או אם במערכת צפויים מוצקים גדולים (חומרי היגיינה, שמיכות רטובות מחדר כושר, פסולת מסעדה), יש להשתמש במשאבת גרינדר. משאבה זו כוללת להבי טחינה המרסקים את המוצקים לחלקיקים קטנים לפני השאיבה. המשמעות היא שניתן להשתמש בצינור בקוטר קטן יותר, מה שחוסך עלויות התקנה.
משאבת וורטקס היא הבחירה הסטנדרטית לרוב מערכות הביוב. היא מאפשרת מעבר חופשי של מוצקים בקוטר של עד 50-80 מ"מ, ללא טחינה. המשאבה יוצרת זרם מסחרר שמושך את המוצקים ומעביר אותם דרך המשאבה מבלי שהם נוגעים בשבשבת. זוהי משאבה אמינה, פשוטה לתחזוקה, ומתאימה למרתפים וחניונים עם שפכים סניטריים רגילים.
במצבים שבהם בור השאיבה רדוד או שיש מגבלת מקום, ניתן להשתמש במשאבה חצי-טבולה. במשאבה זו, המנוע נמצא מעל פני המים והשבשבת טבולה. היא פחות נפוצה במרתפים וחניונים, אך יכולה להתאים למקרים מיוחדים.
משאבה טבולה לביוב חשופה לסביבה קורוזיבית ואגרסיבית. חשוב לבחור משאבה העשויה מחומרים עמידים:
כמו כן, יש לוודא שהמשאבה מגיעה עם שסתום אי-חזור (צ'ק), כדי למנוע זרימה חזרה של השפכים לבור השאיבה לאחר שהמשאבה נכבית.
בור השאיבה צריך להיות מתוכנן כך שיספק נפח אגירה מספק בין הפעלה להפעלה של המשאבה. אם הבור קטן מדי, המשאבה תפעל בתדירות גבוהה מדי, מה שיביא לבלאי מהיר ולהפחתת חיי המשאבה.
נוסחה לחישוב נפח בור אופטימלי:
נפח = (ספיקת המשאבה במק"ש ÷ 4) × 1,000 ליטר
לדוגמה, למשאבה בספיקה של 10 מק"ש, נפח הבור האופטימלי הוא: (10 ÷ 4) × 1,000 = 2,500 ליטר, כלומר 2.5 מ"ק.
נפח זה מבטיח שהמשאבה תפעל כ-15 פעמים בשעה בעומס מקסימלי, וזהו קצב סביר שאינו מעמיס על המנוע.
משאבה טבולה לחניון או למרתף חייבת לפעול באופן אוטומטי, על פי מפלס המים בבור. שלוש שיטות עיקריות:
מצופים חשמליים הם הפתרון הנפוץ והזול ביותר. מותקנים שני מצופים: מצוף התחלה ומצוף עצירה. כאשר המים עולים למפלס מסוים, המצוף הראשון מפעיל את המשאבה. כשהמים יורדים, המצוף השני כובה אותה. חשוב שהמצופים יהיו בעלי איכות גבוהה, כדי למנוע תקלות.
חיישני לחץ או רמה (Pressure/Level sensors) מדויקים יותר ועמידים יותר לאורך זמן. הם מודדים את גובה עמוד המים ושולחים אות ללוח הפיקוד. זהו פתרון יקר יותר, אך מומלץ במיוחד במערכות גדולות או קריטיות.
לוח פיקוד חכם יכול לנטר את פעילות המשאבה, להתריע על תקלות, ולשלוח התראות SMS או אימייל למנהל החניון או הבניין. זהו פתרון מתקדם שמבטיח תגובה מהירה לכל תקלה.
גם לאחר בחירה והתקנה נכונה, עלולות להתרחש תקלות. הנה התקלות הנפוצות ביותר ואופן האבחון שלהן:
סיבות אפשריות:
פתרון: בדקו את השסתום והצינור, נקו כל חסימה. אם השבשבת פגומה, יש להחליפה.
סיבות אפשריות:
פתרון: כיילו מחדש את המצופים, בדקו את השסתום, ושקלו הגדלת בור השאיבה.
סיבות אפשריות:
פתרון: בדקו את אספקת החשמל, את הנתק התרמי, ואת מצב המצופים. אם הכל תקין, התקלה כנראה בלוח הפיקוד או במנוע עצמו.
סיבות אפשריות:
פתרון: וודאו שהמשאבה טבולה לחלוטין, נקו כל חסימה, והחליפו מיסבים במידת הצורך.
לפני שאתם רוכשים משאבה טבולה למרתף או לחניון, ודאו שביצעתם את השלבים הבאים:
בחירה נכונה של משאבה טבולה לביוב, המבוססת על חישוב מדויק של כושר השאיבה וההתאמה לסביבה, תבטיח פעולה אמינה לאורך שנים רבות, תמנע הצפות יקרות, ותחסוך עלויות תחזוקה ותיקונים. אם יש לכם ספק או שאלה, מומלץ להתייעץ עם מהנדס או עם ספק מקצועי לפני ביצוע ההזמנה.
