רוב אנשי המקצוע משוכנעים שהם יודעים בדיוק כיצד להתקין לוח פיקוד למשאבה. אבל המציאות בשטח מלמדת אחרת. למעלה מ-60% מהתקלות במשאבות שאני נתקל בהן בשנים האחרונות נובעות מטעויות התקנה בסיסיות בלוח הפיקוד – לא מכשל במשאבה עצמה, ולא מבעיות מכאניות. הבעיה מתחילה כבר בשלב התכנון, עוברת דרך החיווט השגוי, וממשיכה בהתעלמות מוחלטת מתקני הבטיחות הישראליים המחייבים.
במאמר זה אסקור את הטעויות הקריטיות ביותר שנפוצות בשטח, אציג את עקרון הפעולה הנכון של לוח פיקוד למשאבה, אפרט את הרכיבים המרכזיים שחייבים להיות במערכת, ואסביר כיצד אוטומציה נכונה מגנה על המשאבה לאורך שנים. בנוסף, אתייחס למצבי הפעלה ידנית חיוניים, לאבחון תקלות בלוח פיקוד, ולדרישות תקני הבטיחות הישראליים שאי אפשר להתעלם מהם.
לוח פיקוד למשאבה הוא מערכת בקרה אלקטרונית המשמשת כמוח המנהל את כל מחזור החיים של המשאבה: מרגע ההפעלה, דרך הניטור השוטף, ועד להפסקה בטוחה במקרה של חריגה או תקלה. עקרון הפעולה הבסיסי מתחיל בקבלת אותות מחיישנים שונים – חיישן יבש, חיישני לחץ, מפסקי מפלס או מצופים – ומעבד אותם דרך מעגלי הבקרה.
כאשר התנאים המוגדרים מתקיימים (לדוגמה, עלייה במפלס המים במיכל או ירידה בלחץ במערכת), הלוח מפעיל את הקונטקטור שמזרים זרם למנוע המשאבה. במקביל, המערכת מנטרת באופן רציף פרמטרים קריטיים כמו עומס זרם, טמפרטורה, רטט ולחץ. במקרה של חריגה – למשל, הפעלה יבשה של המשאבה כאשר אין מים מספיקים – מגן המשאבה מפעיל ניתוק מיידי.
התהליך הזה נשמע פשוט, אבל בפועל דורש תכנון מדויק של רכיבי הבקרה, חיווט נכון, והגדרת פרמטרים מותאמים למאפייני המשאבה הספציפית והמערכת שהיא משרתת.

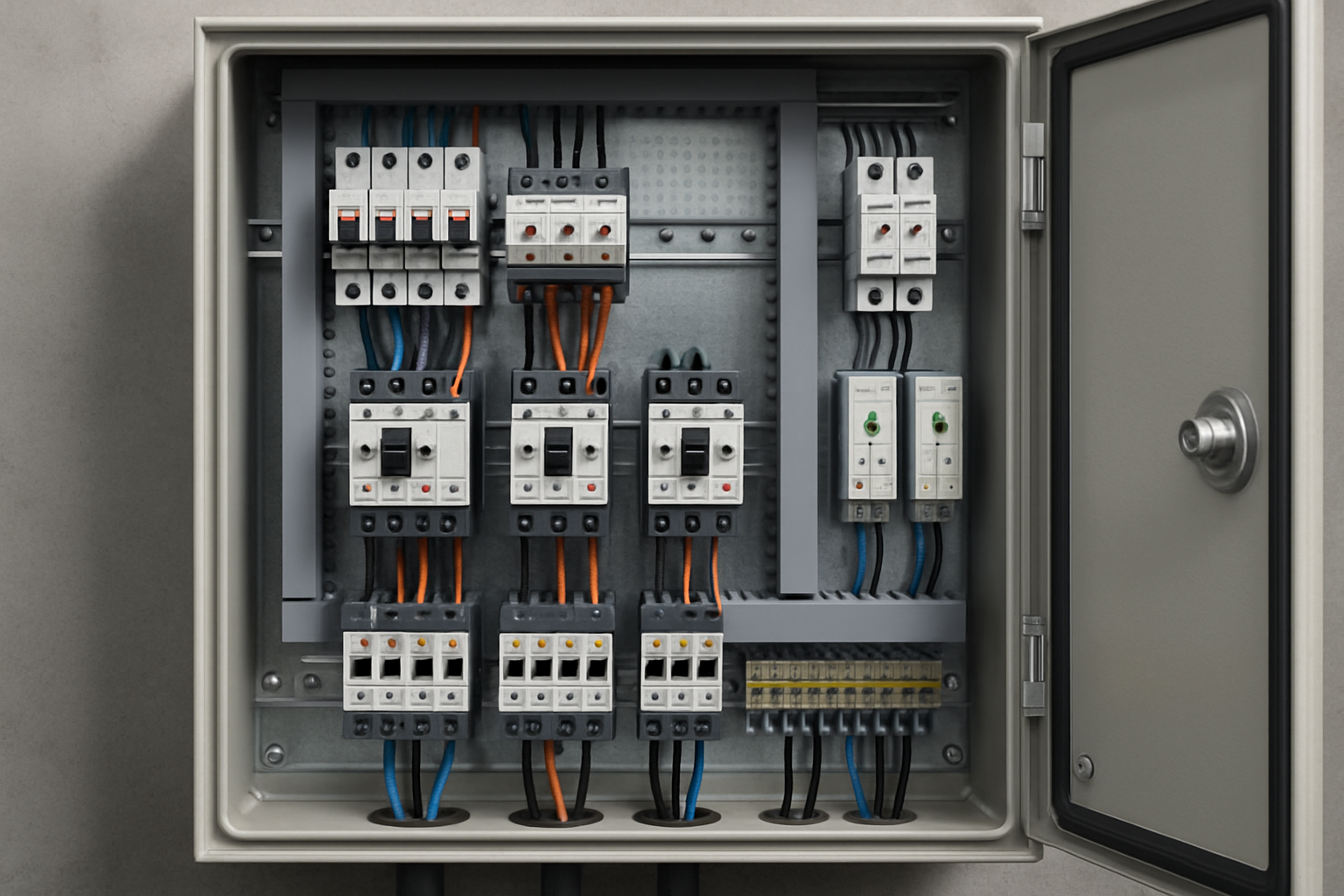

לוח פיקוד למשאבה איכותי חייב לכלול מספר רכיבים מרכזיים, שכל אחד מהם ממלא תפקיד קריטי בהגנה על המערכת:
זהו הרכיב האחראי על הפעלה והפסקה חשמלית של המשאבה. הקונטקטור חייב להיות מדורג לפי הזרם הנומינלי של המשאבה, עם מרווח בטיחות של לפחות 20%. רוב הטעויות בשטח נובעות משימוש בקונטקטורים בדירוג נמוך מדי, מה שגורם לשחיקה מהירה של המגעים והתחממות יתר.
מגן המשאבה הוא הרכיב האחראי להגנה מפני עומס יתר. הוא מנטר את הזרם הזורם למנוע, וכאשר הוא עולה מעל הסף המוגדר למשך זמן מסוים, המגן מפעיל ניתוק אוטומטי. חשוב להגדיר נכון את טווח ההגנה – טעות נפוצה היא הגדרה גבוהה מדי, שמאפשרת למשאבה לעבוד בעומס יתר ממושך ולהיפגע.
חיישן יבש הוא אחד הרכיבים החיוניים ביותר, במיוחד במשאבות טבולות וניקוזיות. הוא מזהה מצב שבו המשאבה פועלת ללא נוזל מספיק, ומפסיק את הפעולה מיידית. הפעלה יבשה עלולה לגרום לנזק בלתי הפיך למשאבה תוך דקות ספורות. חיישן יבש יכול להיות מבוסס על חיישן מפלס, חיישן לחץ, או מערכת אלקטרונית שמזהה שינויים בזרם הצריכה.
מפסק זרם דלף הוא דרישה חובה לפי תקני הבטיחות הישראליים. הוא מגן על המשתמשים מפני התחשמלות במקרה של דליפת זרם למארז המשאבה או למים. במשאבות טבולות, זוהי הגנה קריטית במיוחד. המפסק חייב להיות מדורג ל-30mA לפחות, ומותקן בראש הקו החשמלי.
מפסקים מגנטו-תרמיים מגנים על המעגל החשמלי מפני קצרים ועומסים חריגים. הם חייבים להיות מדורגים בהתאם לזרם הנומינלי של המשאבה ולחתך הכבלים בקו.
אוטומציה במערכת השאיבה אינה פריט מותרות – היא תנאי להפעלה יעילה ומהימנה. לוח פיקוד עם אוטומציה מתקדמת מאפשר למשאבה לפעול רק כאשר יש צורך אמיתי, ולהפסיק כאשר התנאים אינם מתאימים. המרכיבים העיקריים של מערכת אוטומציה תקינה כוללים:
חשוב להדגיש: אוטומציה טובה אינה מחליפה תחזוקה שוטפת, אלא מאפשרת זיהוי מוקדם של בעיות ומונעת נזקים.
למרות החשיבות הרבה של אוטומציה, כל לוח פיקוד למשאבה חייב לכלול אפשרות להפעלה ידנית. מצב הפעלה ידני הוא קריטי במספר תרחישים:
לפני חיבור המערכת למצב אוטומטי, יש לבדוק את תקינות המשאבה בהפעלה ידנית קצרה. זה מאפשר לוודא שהמשאבה מסתובבת בכיוון הנכון, שאין רעשים חריגים, ושהמערכת פועלת כראוי.
במהלך עבודות תחזוקה, יש צורך לעיתים להפעיל את המשאבה ללא מערכת האוטומציה, לצורך ריקון מים, בדיקת מערכת שסתומים או כיול חיישנים.
במצב חירום – כמו הצפה או כשל במערכת האוטומטית – יש צורך להפעיל את המשאבה באופן ידני כדי למנוע נזק. מתג הפעלה ידני מאפשר לעקוף את כל חיישני הבקרה ולהפעיל את המשאבה ישירות.
חשוב: מצב הפעלה ידני חייב להיות מוגן מפני הפעלה בטעות. רצוי שהמתג יהיה מסוג מפתח, או עם כיסוי מגן, כדי למנוע הפעלה לא מכוונת שעלולה להוביל להפעלה יבשה ונזק למשאבה.
זיהוי מוקדם של תקלות בלוח הפיקוד יכול למנוע נזקים כבדים למשאבה. להלן התקלות השכיחות ביותר ודרכי האבחון שלהן:
אם המשאבה אינה מגיבה כלל, יש לבדוק את הסימנים הבאים:
מצב זה מצביע על קפיצת מגן משאבה או הפעלת חיישן יבש:
מצב זה מצביע על בעיה בהגדרות הבקרה או בחיישנים:
קפיצת מפסק זרם דלף מצביעה על דליפת זרם למארז המשאבה או למים:
התקנה של לוח פיקוד למשאבה בישראל חייבת לעמוד בדרישות תקן ישראלי 60364 (התקנות חשמל), שמבוסס על תקן IEC הבינלאומי. להלן הדרישות המרכזיות:
כל לוח פיקוד חייב לכלול מפסק זרם דלף (RCCB) בדירוג 30mA לפחות. במשאבות המותקנות באזורים רטובים או טבולות, הדרישה היא להגנה מוגברת.
מפסקים מגנטו-תרמיים (MCB) חייבים להיות מותקנים על כל קו הזנה, ולהיות מדורגים בהתאם לזרם המרבי של המשאבה ולחתך הכבלים.
מארז המשאבה וכל חלקי המתכת בלוח הפיקוד חייבים להיות מוארקים למוליך הגנה (PE) ייעודי. התנגדות ההארקה חייבת להיות נמוכה מ-100 אוהם (בדרך כלל נדרש מתחת ל-10 אוהם).
לוח הפיקוד חייב להיות בעל דרגת הגנה מתאימה לסביבה שבה הוא מותקן:
לוח הפיקוד חייב לכלול תיוג ברור של כל הרכיבים, תרשים חיווט עדכני, ופרטי היצרן והמתקין. תיעוד זה חיוני לצורכי תחזוקה עתידית ובדיקת תקינות.
תקן ישראלי מחייב ביצוע בדיקות תקופתיות של מערכות חשמליות, כולל לוחות פיקוד למשאבות. הבדיקות כוללות מדידת התנגדות בידוד, תקינות מפסקי זרם דלף, ובדיקת הארקה. תדירות הבדיקות תלויה בסוג המתקן, אך בדרך כלל נדרשת בדיקה אחת לשנתיים לפחות.
לאחר שנים של עבודה בשטח, זיהיתי מספר טעויות קריטיות החוזרות על עצמן:
רוב הטעויות בשטח נובעות משימוש בכבלים בחתך קטן מדי. זה גורם להתחממות, ירידת מתח, ועומס על הרכיבים. חובה לחשב את חתך הכבל בהתאם לזרם המרבי ולאורך הקו.
הימנעות מהתקנת חיישן יבש מתוך חסכון היא אחת הטעויות היקרות ביותר. הפעלה יבשה יכולה להרוס משאבה תוך דקות ספורות, ועלות החיישן זניחה לעומת עלות התיקון.
הגדרה גבוהה מדי של מגן המשאבה מאפשרת למשאבה לעבוד בעומס יתר ממושך. הגדרה נמוכה מדי גורמת לקפיצות מיותרות. יש להגדיר את המגן ל-10-15% מעל זרם העבודה הנומינלי.
לוח פיקוד המותקן בסביבה רטובה או מאובקת ללא דרגת הגנה מתאימה ייכשל במהרה. חובה להתאים את דרגת ההגנה לסביבה בפועל.
לוח פיקוד למשאבה הוא לא רק קופסת חשמל עם כמה רכיבים – הוא המוח השולט והמגן על כל מערכת השאיבה. התקנה נכונה, בחירת רכיבים איכותיים, הגדרות מדויקות, ועמידה בתקני הבטיחות הישראליים הם תנאי הכרחי לפעולה אמינה לאורך שנים.
הבנת עקרון הפעולה של הלוח, הכרת הרכיבים המרכזיים, אוטומציה מתוכננת נכון, ויכולת אבחון תקלות בזמן אמת – כל אלה מבטיחים שהמשאבה שלכם תפעל כשצריך, ותיעצר כשצריך. מצבי הפעלה ידנית מאפשרים גמישות בעבודות תחזוקה ובמצבי חירום, והקפדה על תקני הבטיחות מבטיחה שהמערכת תהיה בטוחה למשתמשים.
אם אתם מתכננים התקנה של לוח פיקוד למשאבה, אל תתפשרו על איכות הרכיבים, על מקצועיות ההתקנה, ועל עמידה בתקנים. ההשקעה בלוח פיקוד איכותי תחזיר את עצמה פי כמה במניעת תקלות, בהארכת חיי המשאבה, ובשקט נפשי.
לקבלת ייעוץ מקצועי ולוח פיקוד למשאבה המותאם בדיוק לצרכים שלכם, צרו קשר עם המומחים שלנו.
