בתחילת שנת 2025, מתקן תעשייתי גדול במרכז הארץ התמודד עם תקלה חמורה: משאבה ראשית נשרפה בעקבות תקלה בלוח הפיקוד, והביאה להפסקת ייצור בעלות של מאות אלפי שקלים. הבדיקה חשפה כי חיישן יבש פגום לא זיהה שהמשאבה פועלת ללא מים, והלוח לא כלל מנגנוני הגנה מתקדמים שהיו יכולים למנוע את הנזק. האירוע הזה מדגיש עד כמה לוח פיקוד למשאבה איכותי הוא לא רק אביזר נלווה, אלא הרכיב המכריע שעומד בין פעולה תקינה לבין תקלה יקרה.
במאמר זה אסקור את עקרונות הפעולה של לוחות פיקוד למשאבות, את הרכיבים המרכזיים שחייבים להיות בכל לוח איכותי, את מערכות האוטומציה שהופכות את המשאבה לחכמה, כיצד לאבחן ולפתור תקלות נפוצות, מתי להשתמש במצבי הפעלה ידנית, ומהם תקני הבטיחות הישראליים שחייבים לעמוד בהם.

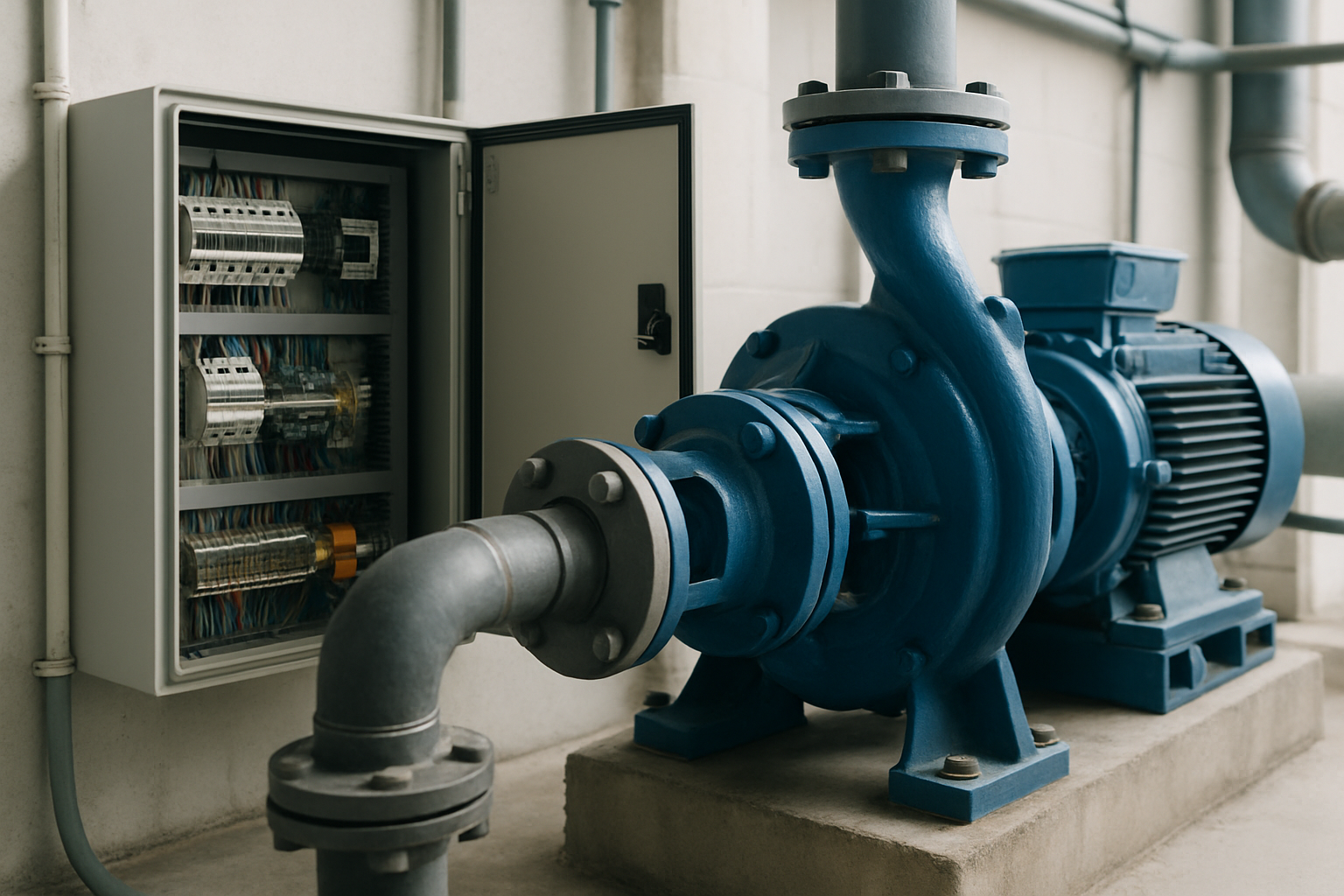

לוח פיקוד הוא בעצם המוח של מערכת השאיבה. הוא מקבל אותות מחיישנים שונים, מעבד אותם על פי לוגיקה מוגדרת מראש, ושולח פקודות להפעלה או לכיבוי של המשאבה. תהליך זה מתבצע באופן רציף, מאות פעמים בשעה, תוך ניטור מתמיד של מצב המערכת.
העקרון הבסיסי מתחיל בקבלת קלט: חיישן יבש במאגר, חיישן לחץ בקו המים, או מצוף רמה שולחים אות חשמלי ללוח הפיקוד. הלוח מנתח את האות הזה ומשווה אותו לערכי סף מוגדרים. אם הלחץ יורד מתחת לערך מינימלי, הלוח מפעיל את המשאבה. כשהלחץ עולה לערך המקסימלי, הלוח מכבה אותה. כל זה נעשה תוך ספירת זמני הפעלה, מניעת הפעלות תכופות מדי (למניעת עומס על המנוע), ומתן הגנה מפני מצבי קיצון.
ברמה טכנית יותר, לוח פיקוד למשאבה מודרני משתמש בממסרים, קונטקטורים ורכיבי בקרה אלקטרוניים. ממסרי זמן מונעים מהמשאבה להיפעל יותר מדי מהר לאחר כיבוי, קונטקטורים מאפשרים העברת זרמים גבוהים בצורה בטוחה, ומעגלי הגנה מפסיקים את הזרמת החשמל במקרה של עומס יתר, קצר או פאזה חסרה.
לוח פיקוד איכותי מורכב ממספר רכיבים קריטיים שכל אחד מהם ממלא תפקיד חיוני:
מפסק ראשי מאפשר ניתוק מלא של המערכת מרשת החשמל לצורכי תחזוקה ובטיחות. הוא חייב להיות בעל קיבולת זרם מתאימה לעומס המשאבה ולעמוד בתקן ישראלי 60947. קונטקטור (מגען) הוא המפסק האלקטרומכני שמפעיל ומכבה את המשאבה בפועל. הוא נבחר לפי זרם המנוע ותדירות ההפעלות.
מגן משאבה הוא הרכיב שמגן על המנוע מפני עומס יתר. הוא עוקב אחר צריכת הזרם של המנוע, ואם הזרם עולה מעבר לערך מוגדר (בדרך כלל 1.1-1.2 מזרם הנומינלי) למשך זמן מסוים, המגן מנתק את המעגל. זוהי הגנה חיונית שמונעת שריפת מנועים עקב חסימה מכנית, עומס יתר או פאזה חסרת מתח.
לוח מתקדם כולל גם ממסר הגנה מפני פאזה חסרה, ממסר מתח יתר ותת מתח, וממסר למניעת הפעלות תכופות מדי. רכיבים אלו מגנים על המשאבה מפני תנאים חשמליים לא תקינים שיכולים לגרום לנזק מתמשך.
מוח הלוח יכול להיות ממסר פשוט, בקר אלקטרוני קומפקטי (כמו Presflo או Valex), או PLC מתוחכם. הבקר מקבל קלט מהחיישנים, מפעיל את הלוגיקה של ההפעלה, ומשלוח פקודות לקונטקטור. בקר מודרני כולל גם ניטור זרמים, מדידת שעות עבודה, רישום תקלות ואפשרות תקשורת מרחוק.
נוריות LED המציינות מצבי הפעלה (משאבה פועלת, לחץ תקין, תקלה) הן חיוניות לתפעול שוטף ואבחון תקלות. בלוחות מתקדמים, ממשק HMI (מסך מגע או תצוגה דיגיטלית) מאפשר צפייה בפרמטרים בזמן אמת ושינוי הגדרות.
אוטומציה של מערכת השאיבה פירושה הפחתת הצורך בהתערבות אנושית והגברת היעילות. לוח פיקוד מודרני מאפשר מספר רמות של אוטומציה:
חיישן לחץ שמותקן על קו היציאה מודד את הלחץ בזמן אמת. הבקר מפעיל את המשאבה כשהלחץ יורד מתחת לנקודת הכיבוי, ומפסיק אותה כשהלחץ עולה לנקודת ההפעלה. זו השיטה המתקדמת ביותר, והיא מבטיחה לחץ קבוע ללא תלות בדרישה.
חיישן רמה או חיישן יבש במאגר המקור מונע מהמשאבה לפעול כאשר אין מים. זוהי הגנה קריטית שמונעת נזק חמור למשאבה. במערכות מתקדמות, הלוח לא רק מונע הפעלה, אלא גם שולח התראה ומנסה להפעיל מחדש לאחר פרק זמן מוגדר.
בלוחות פיקוד ל-2 משאבות או יותר, הבקר מפעיל את המשאבות לסירוגין כדי להבטיח בלאי שווה. במקרה של כשל במשאבה אחת, המערכת מפעילה אוטומטית את המשאבה הגיבוי. זו דוגמה מצוינת לאוטומציה שמגבירה את האמינות.
לוחות מתקדמים כוללים שעון פרוגרמבילי שמאפשר הפעלה בשעות מוגדרות, וממשק תקשורת (Wi-Fi, GSM או Ethernet) שמאפשר שליטה וניטור מרחוק דרך אפליקציה או מערכת SCADA.
תקלות בלוח פיקוד הן אחת הסיבות העיקריות להפסקת פעולה של משאבות. הכרת התקלות הנפוצות ואופן זיהויהן היא מיומנות חיונית:
בדקו תחילה את המפסק הראשי ואת הנורית המציינת נוכחות מתח. אם אין מתח, הבעיה היא בחיבור החשמלי לפני הלוח. אם יש מתח אך הקונטקטור לא נסגר, בדקו את אות החיישן: האם החיישן שולח פקודת הפעלה? האם הבקר מקבל את האות? לעיתים, חיישן פגום או כבל נותק הם הגורם.
זו תקלה אופיינית למגן משאבה שמופעל. בדקו את ערך הזרם שהמשאבה צורכת (אם יש אמפרמטר בלוח) והשוו לזרם הנומינלי. אם הזרם גבוה, ייתכן שהמשאבה עצמה חסומה או פגומה. אם הזרם תקין, ייתכן שהמגן מכוויין נמוך מדי.
זו בעיה של "ציקלינג" (cycling). הגורמים האפשריים: מיכל לחץ (הידרופור) ריק או פגום, נזילה בקו, הגדרות לחץ שגויות בבקר, או נפח אגירה קטן מדי. בעיה זו לא רק מטרידה, אלא גם מקצרת את חיי המשאבה והקונטקטור.
לוחות מודרניים כוללים נורית אדומה לחיווי תקלה. בדקו את מסך התצוגה או את קוד הנורית המהבהבת כדי לזהות את סוג התקלה: פאזה חסרה, עומס יתר, פעולה יבשה או תקלת תקשורת.
כבו מיד את המפסק הראשי. רעש עלול להצביע על קונטקטור שנתקע או רוטט, וריח שרוף מעיד על התחממות יתר של רכיבים. פנו לחשמלאי מוסמך מיד.
כמעט כל לוח פיקוד כולל מתג בורר שמאפשר מעבר בין מצב אוטומטי למצב ידני. הבנת השימוש הנכון במצבים אלו היא קריטית:
זהו מצב התפעול השגרתי. המשאבה מופעלת ומכובה אוטומטית על פי אותות החיישנים והלוגיקה המוגדרת. רוב הזמן, המערכת צריכה להיות במצב זה.
במצב זה, המשאבה תפעל כל עוד המתג במצב "ידני", ללא תלות בחיישנים. שימוש במצב זה מתאים למספר מצבים:
אזהרה חשובה: הפעלה ידנית ממושכת עלולה לגרום לנזק. המשאבה עלולה לפעול ללא מים, לחמם יתר על המידה, או לגרום להצפה. אל תשאירו את המערכת במצב ידני מבלי פיקוח.
במצב זה המשאבה כבויה לחלוטין ולא תגיב לאותות. שימוש במצב זה מתאים לתחזוקה מתוכננת או כאשר המערכת לא בשימוש לתקופה ממושכת.
בישראל, לוחות פיקוד למשאבות חייבים לעמוד במספר תקנים חובה שמבטיחים בטיחות ואמינות:
תקן זה מגדיר את דרישות הבטיחות והביצועים של מפסקים, קונטקטורים וממסרים המשמשים בלוחות חשמל. כל רכיב בלוח חייב לעמוד בתקן זה ולשאת תו תקן ישראלי.
תקן זה מתייחס ללוח החשמל כמכלול שלם. הוא מגדיר דרישות לעיצוב, בנייה, בדיקה ואימות של לוחות חשמל. לוח פיקוד שעומד בתקן זה חייב לכלול הגנה מפני מגע ישיר, הגנה מפני התחממות יתר, ודרגת הגנה מתאימה (IP rating).
התקנות מחייבות הארקה תקינה של לוח הפיקוד, הגנה מפני זרם יתר (מפסקי זרם או נתיכים), והגנה מפני דליפת זרם (פחת). בנוסף, חיבור המשאבה חייב להיעשות בכבלים בחתכים המתאימים לזרם ובאורך שלא יגרום לנפילת מתח מוגזמת.
אם הלוח מיועד למשאבת כיבוי אש או להדרנטים, עליו לעמוד בתקן 1205 שמחייב כפילות הגנות, אספקת חשמל גיבוי, ומערכת ניטור והתראה מתקדמת. לוחות פיקוד למשאבות כיבוי אש הם הקפדניים ביותר מבחינת תקינה.
התקן מחייב ביצוע בדיקות תקופתיות של מערכות כיבוי אש, כולל הלוח והמשאבות. הבדיקה חייבת להיעשות על ידי בודק מוסמך לפחות אחת לשנה, וכוללת בדיקת תקינות כל ההגנות, סימולציה של תקלות, ובדיקת פעולה תחת עומס.
כשבוחרים לוח פיקוד למשאבה, יש לשקול מספר גורמים:
הלוח חייב להתאים למתח, לזרם ולסוג המנוע (חד פאזי או תלת פאזי). משאבות גדולות דורשות לוחות עם קונטקטורים חזקים יותר והגנות מתאימות. כמו כן, יש להתאים את רמת האוטומציה לצורכי התפעול.
רכיבים ממותגים ואיכותיים (Schneider, Siemens, ABB) עולים יותר, אך אמינותם גבוהה משמעותית. מגן משאבה איכותי, למשל, מדייק יותר ומונע הפעלות שווא.
אם הלוח מותקן בחוץ או בסביבה לחה, דרישת הגנה של IP54 ומעלה היא קריטית. לוח עם דרגת הגנה נמוכה יחשוף את הרכיבים ללחות, אבק וקורוזיה.
לוחות מתקדמים כוללים רישום תקלות, התראות קוליות וחזותיות, ואפשרות שליחת הודעות SMS או דוא"ל במקרה של תקלה. זה מאפשר תגובה מהירה ומונע נזקים מתמשכים.
לוח פיקוד למשאבה הוא הרבה יותר מסתם מפסק הפעלה. הוא המוח שמנהל את פעולת המשאבה, מגן עליה מפני תקלות, ומאפשר אוטומציה שחוסכת אנרגיה ומונעת בלאי. הבנת עקרונות הפעולה, הכרת הרכיבים המרכזיים, יכולת אבחון תקלות בסיסיות, שימוש נכון במצבי הפעלה ידנית, ועמידה בתקני הבטיחות הישראליים הם המפתח לניהול מערכת שאיבה אמינה ויעילה.
בין אם אתם מנהלי תחזוקה, חשמלאים, מהנדסים או בעלי בית עם משאבה פרטית, השקעה בלוח פיקוד איכותי ותחזוקה שוטפת שלו תחסוך לכם תקלות, כסף וכאבי ראש. זכרו: לוח פיקוד טוב לא רק מפעיל את המשאבה – הוא שומר עליה.
