כשמשאבה מפסיקה לעבוד באמצע הלילה, כשהבור מתמלא במהירות, או כשמערכת כיבוי האש נכשלת בבדיקה – הבעיה לא תמיד נעוצה במשאבה עצמה. לעתים קרובות, המקור לתקלה נמצא במוח השולט: לוח הפיקוד למשאבה. רכיב קריטי זה אחראי על הכל – מהפעלה אוטומטית דרך הגנות חיוניות ועד אבחון תקלות בזמן אמת. הבנת עקרון פעולתו, רכיביו המרכזיים ומצבי ההפעלה השונים היא המפתח למניעת תקלות יקרות ולהבטחת פעולה רציפה של מערכת השאיבה.
לוח פיקוד למשאבה פועל כיחידת בקרה מרכזית המתאמת בין חיישנים שונים, רכיבי הגנה, ומתנעי המשאבה. עקרון הפעולה מתחיל בקליטת אותות מהשטח – חיישני רמה, חיישן יבש, או חיישני לחץ – המועברים ללוח הפיקוד. מערכת הלוגיקה בלוח מעבדת את הנתונים ומחליטה אם להפעיל את המשאבה, לכבות אותה, או להפעיל אזעקה במקרה של תקלה.
הלוח כולל שני מעגלים נפרדים: מעגל הספק (Power Circuit) ומעגל בקרה (Control Circuit). מעגל הספק מעביר את הזרם החשמלי למנוע המשאבה דרך קונטקטורים עוצמתיים, בעוד מעגל הבקרה פועל במתחים נמוכים יותר (בדרך כלל 24V או 230V) ושולט בלוגיקת ההפעלה. הפרדה זו מאפשרת בטיחות מקסימלית ומונעת פגיעה ברכיבי הבקרה הרגישים במקרה של קצר במעגל הספק.
באוטומציה מודרנית, הלוח מתממשק עם מערכות נוספות דרך פרוטוקולי תקשורת כמו Modbus או Profibus, ומאפשר שליטה מרחוק, ניטור בזמן אמת ותיעוד היסטורי של הפעולות. יכולת זו הפכה למרכזית במערכות תעשייתיות ובפרויקטים גדולים, שבהם נדרשת שליטה ממוקדת על עשרות או מאות משאבות במקביל.

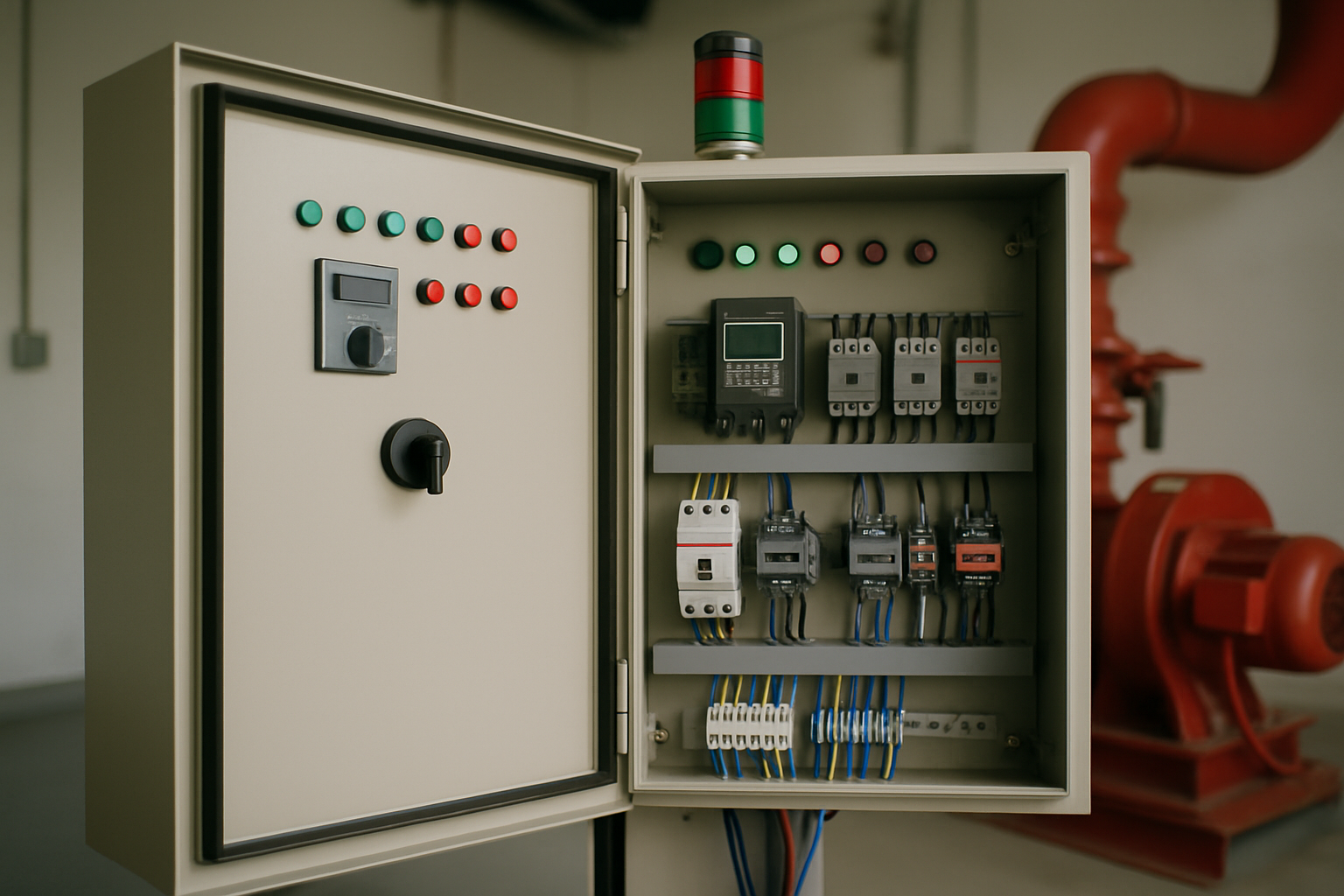

לוח פיקוד איכותי למשאבה בנוי ממספר רכיבים קריטיים, שכל אחד מהם ממלא תפקיד ספציפי:
מפסק ראשי (Main Circuit Breaker) משמש לניתוק מלא של הלוח מרשת החשמל, ומאפשר עבודת תחזוקה בטוחה. הקונטקטורים (Contactors) הם מתנעים אלקטרומגנטיים הפותחים וסוגרים את מעגל הזרם למנוע המשאבה. קונטקטור איכותי מתוכנן לעמוד במיליוני מחזורי הפעלה וכיבוי, והוא בעל נקודות מגע מצופות כסף או סגסוגת מיוחדת למניעת שחיקה ושריפה.
ממסר עומס יתר תרמי (Thermal Overload Relay) מהווה את קו ההגנה הראשון מפני עומס חשמלי מוגזם. כאשר המשאבה עובדת מעבר ליכולתה – בשל סתימה, עבודה נגד שסתום סגור, או תקלה מכנית – העומס החשמלי עולה והממסר מנתק את המשאבה לפני שהמנוע נשרף.
מגן משאבה (Pump Protector) הוא רכיב מתקדם יותר המשלב הגנות מרובות: הגנת מתח יתר ותת-מתח, הגנה מפני חוסר פאזה (במערכות תלת-פאזיות), הגנה מפני חוסר סימטריה בין הפאזות, והגנת קצר. במקרה של חריגה מהערכים המותרים, המגן מנתק מיידית את המשאבה ומציג קוד שגיאה המאפשר אבחון מהיר.
חיישן יבש (Dry Run Sensor) מזהה מצב בו המשאבה פועלת ללא זרימת נוזל – מצב הגורם לנזק חמור תוך דקות ספורות עקב חוסר קירור ושימון. קיימות מספר טכנולוגיות לזיהוי עבודה יבשה: חיישני רמה (מצופים או אולטרסוניים), חיישני זרם (הזורם פוחת כשאין עומס מים), וחיישני לחץ (לחץ היניקה יורד מתחת לסף). הלוח מעבד את האותות ומפעיל הגנה אוטומטית בתוך שניות ספורות מזיהוי המצב.
במערכות בסיסיות, לוגיקת הבקרה מבוססת על ממסרים אלקטרומכניים או טיימרים פשוטים. במערכות מתקדמות יותר משולב PLC (Programmable Logic Controller) או בקר ייעודי למשאבות, המאפשר תכנות מורכב של תרחישי הפעלה, רוטציה אוטומטית בין מספר משאבות, ובקרת מהירות משתנה (VFD) לחיסכון באנרגיה.
אוטומציה מודרנית בלוחות פיקוד למשאבות הולכת הרבה מעבר להפעלה וכיבוי בסיסיים. מערכות עכשוויות מציעות:
בקרת לחץ קבוע: הלוח מתממשק עם משדר לחץ ומשתמש בכונן VFD לשמור על לחץ קבוע ברשת, ללא קשר לכמות נקודות השימוש הפתוחות. כך נחסכת אנרגיה רבה ונמנעת בזבוז מים ובלאי מוקדם של המשאבה.
רוטציה אוטומטית: במערכות עם שתי משאבות או יותר, הלוח מפעיל את המשאבות לסירוגין בכל מחזור הפעלה. גישה זו מבטיחה שימוש שווה בכל המשאבות, מונעת קיפאון של משאבה רזרבית, ומאריכה את חיי המערכת. במקרה של דרישת ספיקה גבוהה, הלוח מפעיל באופן אוטומטי את שתי המשאבות במקביל.
אבחון תקלות בזמן אמת: חיישנים וממסרים מספקים משוב רציף על מצב המשאבה. הלוח מזהה תקלות בזמן אמת – עומס יתר, חוסר מים, כשל בקונטקטור, חריגות במתח החשמל – ומפעיל אזעקות חזותיות (נוריות LED) וקוליות (זמזם). במערכות מתקדמות, התראות נשלחות גם במסרונים או בדוא"ל לצוות התחזוקה.
תקשורת ובקרה מרחוק: לוחות פיקוד חכמים מתחברים לרשת האינטרנט או לרשת מקומית, ומאפשרים ניטור ושליטה מכל מקום. מנהל תחזוקה יכול לצפות בביצועי המשאבה בזמן אמת, לשנות הגדרות, ולקבל היסטוריה מפורטת של אירועים ותקלות – נתון קריטי לתחזוקה מונעת ולתכנון שדרוגים.
תקלות בלוח פיקוד יכולות להיות מורכבות ולהסתיר את עצמן מאחורי תסמינים מטעים. להלן השיטה המקצועית לאבחון מתודי:
כל אבחון מתחיל בבדיקה חזותית קפדנית. יש לחפש סימני שריפה או שחרור על נקודות המגע של הקונטקטורים, חיבורים רפויים או מחוממים, נוזלים שחדרו ללוח, רכיבים סדוקים או תפוחים, ועכברים או חרקים שעלולים לגרום לקצרים. סימנים אלו לעיתים קרובות מצביעים על המקור האמיתי לתקלה.
באמצעות מולטימטר יש למדוד את המתח בכניסה ללוח ולוודא שהוא תואם את הדרישות. במערכות תלת-פאזיות, יש לבדוק שכל שלוש הפאזות קיימות ובאותו מתח. הפרש מתח של יותר מ-5% בין הפאזות מעיד על בעיה ברשת החשמל או בפיזור העומסים. לאחר מכן יש לבדוק את המתח ביציאה מהקונטקטורים – כאשר הקונטקטור סגור, המתח בכניסה וביציאה צריך להיות זהה.
מעגל הבקרה פועל במתח נמוך יותר ומשתמש באותות מחיישנים שונים. יש לבדוק את המתח המגיע לחיישנים, את האותות החוזרים מהם, ואת פעולת הממסרים בתגובה לאותות אלו. מולטימטר במצב "continuity" מאפשר לבדוק אם המגעים נסגרים ונפתחים כראוי. במקרים מורכבים, יש להשתמש באוסילוסקופ לבדיקת אותות דיגיטליים מהירים.
ממסרי הגנה שהופעלו (Tripped) מצביעים על תקלה קודמת. לפני איפוס, יש לבדוק מדוע הממסר הופעל – האם בגלל עומס יתר של המשאבה, בעיה חשמלית, או תקלה בממסר עצמו. מגן משאבה מתקדם בדרך כלל מציג קוד שגיאה מפורש – חוסר פאזה, תת-מתח, עומס יתר וכו'. יש לתעד את הקוד ולהתייחס למקור הבעיה לפני איפוס.
המשאבה לא מופעלת כלל: בדקו את המפסק הראשי, את הקונטקטור (האם נקודות המגע שחורות או תקועות), ואת הממסרים. לעתים קרובות הבעיה היא באיפוס שלא בוצע לאחר הפעלת הגנה.
המשאבה מופעלת אך נכבית מיד: סימן אופיני לעומס יתר או לעבודה יבשה. בדקו את חיישן היבש, את רמת המים במאגר, ואת זרם הפעולה של המשאבה (האם הוא גבוה מדי).
המשאבה לא נכבית: תקלה מסוכנת המעידה על קונטקטור תקוע במצב סגור, או על כשל במעגל הבקרה. יש לנתק את המפסק הראשי מיידית ולהחליף את הקונטקטור.
הגנות מופעלות באופן תכוף: תסמין זה מצביע על בעיה יסודית – משאבה שעובדת מעבר ליכולתה, בעיה ברשת החשמל, או ממסר הגנה לא מכוויין נכון.
לוחות פיקוד למשאבות מציעים מספר מצבי הפעלה, כל אחד מתאים לתרחיש שונה:
במצב זה הלוח שולט באופן מלא בהפעלת המשאבה על בסיס אותות מהחיישנים. כאשר חיישן הרמה מזהה שהמים עלו לרמה מסוימת, המשאבה מופעלת אוטומטית. כשהמים יורדים לרמה נמוכה, היא נכבית. מצב זה הוא המצב התפעולי הרגיל ומבטיח פעולה רציפה ללא התערבות אנושית.
במצב ידני המפעיל שולט באופן ישיר בהפעלה ובכיבוי של המשאבה, בעקיפת הלוגיקה האוטומטית. מצב זה משמש לבדיקות, לתחזוקה, ולמצבי חירום. חשוב לזכור שבמצב ידני הגנות מסוימות עדיין פעילות (כמו מגן עומס יתר), אך הגנות אחרות עשויות להיות מנוטרלות – למשל, חיישן יבש. לכן, יש להפעיל במצב ידני רק בנוכחות מפעיל מיומן ולפרק זמן מוגבל.
במצב זה המשאבה לא תופעל בשום מקרה, גם אם החיישנים מורים על כך. מצב זה משמש כאשר המשאבה יוצאת מכלל שירות לתחזוקה או כשנדרשת השבתה מלאה של המערכת.
במערכות עם מספר משאבות, משאבת רזרבה נשארת במצב Standby ומופעלת רק אם המשאבה העיקרית נכשלת, או אם הדרישה לספיקה גבוהה מאוד. הלוח מבצע רוטציה תקופתית כך שמשאבות שונות משמשות כרזרבה, ומונע קיפאון של משאבה שאינה בשימוש.
לוחות פיקוד למשאבות בישראל חייבים לעמוד בסדרת תקנים מחמירים המבטיחים בטיחות, אמינות ועמידות בתנאי הסביבה המקומיים:
זהו התקן המרכזי למתקנים חשמליים במתח נמוך. הוא מגדיר דרישות להתקנת לוחות חשמל, לחתכי מוליכים, להגנות מפני התחשמלות, ולהארקה. כל לוח פיקוד חייב להיות מחובר למערכת הארקה תקנית, ולכלול הגנה דיפרנציאלית (פחת) במקרים המתאימים.
תקן זה עוסק בלוחות חשמל לבניינים ומתקנים, ומגדיר דרישות מכניות ואלקטריות. לוח הפיקוד חייב להיות עשוי מחומרים עמידים באש (דירוג V0 או טוב יותר), בעל דרגת אטימות IP מתאימה לסביבה (לפחות IP54 למערכות חיצוניות), ולכלול סימון ברור של כל הרכיבים והפונקציות.
תקן זה מתייחס למשאבות כיבוי אש ולמערכות הבקרה שלהן. הוא מחייב רמת אמינות גבוהה במיוחד, כולל אספקת חשמל כפולה (רשת וגנרטור), מצבירי גיבוי למערכת הבקרה, וסימון אדום מובהק של לוחות הפיקוד. לוח פיקוד למשאבת כיבוי אש חייב לעבור בדיקות תקופתיות ותיעוד מפורט של כל בדיקה.
במתקנים קריטיים (בתי חולים, מתקני תעשייה, בנייני ציבור), לוחות הפיקוד חייבים להיות מחוברים למקור אנרגיה חלופי – גנרטור או UPS. תקן זה מגדיר את זמני המעבר המותרים בין המקורות ואת דרישות הבדיקה התקופתית של מערכות הגיבוי.
דרגת האטימות של הלוח חייבת להתאים לתנאי הסביבה. לוח הממוקם בחדר מכונות מקורה יכול להסתפק ב-IP44, בעוד שלוח חיצוני חייב להיות לפחות IP54 (מוגן מפני אבק וניתזי מים). בסביבות קשות במיוחד (קרבה לים, אזורי שיטפונות) נדרש IP65 ומעלה.
בחירת לוח פיקוד מתאים למשאבה אינה טריוויאלית ודורשת התייחסות למספר פרמטרים:
התאמה למאפייני המשאבה: הספק המנוע, מתח ההפעלה (חד או תלת פאזי), וזרם ההתנעה. לוח לא מותאם עלול לגרום להפעלות כוזבות של ההגנות או להיפך – לאי-הפעלה במקרה של תקלה.
סביבת ההתקנה: תנאי טמפרטורה, לחות, קרבה למקורות מים או חומרים קורוזיביים. יש לבחור דרגת IP מתאימה ולוודא שהלוח מתוכנן לטמפרטורות הסביבה הצפויות.
רמת האוטומציה הנדרשת: האם מדובר במערכת פשוטה עם הפעלה/כיבוי בסיסיים, או במערכת מורכבת הדורשת רוטציה בין משאבות, בקרת לחץ משתנה, ושליטה מרחוק.
דרישות תקינה ורגולציה: האם מדובר במשאבת כיבוי אש (דרישות מיוחדות לפי תקן 5499), במתקן ציבורי (דרישות אספקה חלופית), או במערכת קריטית אחרת.
תחזוקה ותמיכה: זמינות חלפים, נגישות לחברת השירות, ואפשרות לשדרוג עתידי. לוח פיקוד המבוסס על רכיבים סטנדרטיים ונפוצים יהיה קל יותר לתחזוקה לאורך השנים.
לוח הפיקוד למשאבה הוא הרכיב המקשר בין המנוע הפיזי למערכות הבקרה והחיישנים, ומבטיח פעולה רציפה, בטוחה ויעילה. הבנת עקרון פעולתו, הכרת הרכיבים המרכזיים שלו, ויכולת לאבחן תקלות בלוח פיקוד – אלו הם כלים קריטיים לכל מי שעוסק בתחזוקה ובתפעול של מערכות שאיבה. עמידה בתקני הבטיחות הישראליים ובחירה נכונה של רמת האוטומציה והרכיבים מבטיחות מערכת אמינה שתשרת בנאמנות לאורך שנים רבות.
