נתון מפתיע מתחום התעשייה החשמלית מראה כי למעלה מ-80% מתקלות המשאבות במערכות מים וביוב נובעות מבעיות בלוח הפיקוד ולא במשאבה עצמה. המשמעות המעשית היא שהבנה מעמיקה של עקרון הפעולה, הרכיבים המרכזיים, מערכות האוטומציה, ושיטות אבחון תקלות בלוח פיקוד למשאבה הופכת להיות קריטית עבור כל מי שאחראי על מערכות שאיבה – מחשמלאי תעשייה ועד מנהל תחזוקה במפעל או בבניין מגורים.
לוח פיקוד למשאבה הוא בעצם המוח החשמלי שמנהל את כל פעולות המשאבה. עקרון הפעולה המרכזי שלו מבוסס על קבלת אותות מחיישנים שונים, עיבוד המידע, והפעלה או כיבוי של המשאבה בהתאם לתנאים שהוגדרו מראש. המערכת פועלת בלולאה מתמדת: החיישנים מודדים פרמטרים כמו לחץ, מפלס או טמפרטורה, הלוח מעבד את הנתונים ומשווה אותם לערכי הסף המתוכנתים, ואז מפעיל או מפסיק את זרימת החשמל למנוע המשאבה.
בנוסף לפונקציית ההפעלה הבסיסית, הלוח כולל גם מערכות הגנה מתקדמות שמנטרות באופן רציף את מצב המנוע והמשאבה. מגן משאבה הוא רכיב קריטי שמונע נזקים כתוצאה מעומס יתר, קצר חשמלי, חוסר פאזה או חוסר סימטריה בין הפאזות. כאשר אחד מתנאי ההגנה מופר, הלוח מנתק מיד את המשאבה ומפעיל אזעקה חזויה או מנורת חיווי.

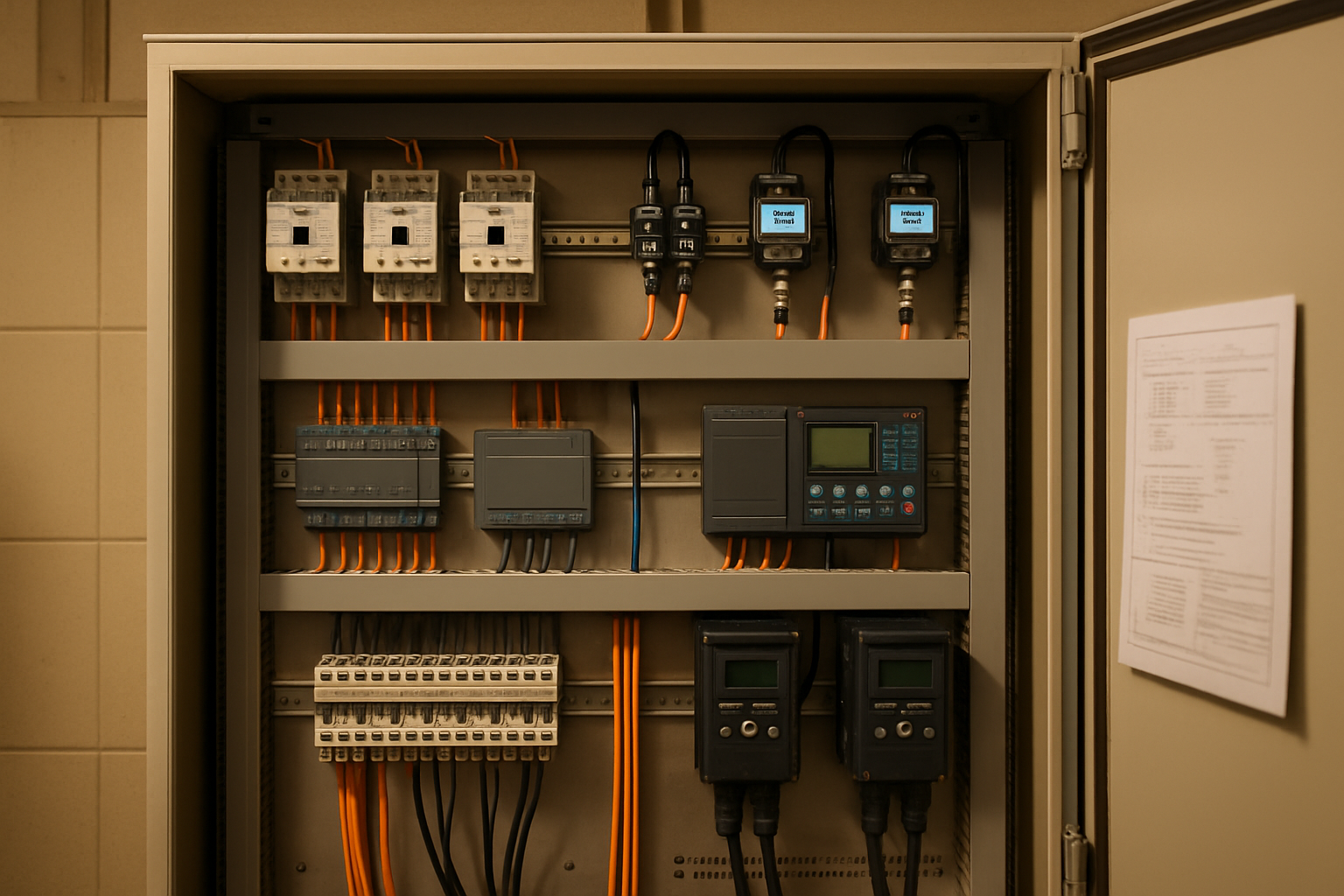

לוח פיקוד איכותי מורכב ממספר רכיבים מרכזיים שכל אחד מהם ממלא תפקיד ייעודי במערכת:
המפסק הראשי (Main Breaker) הוא נקודת הכניסה החשמלית ללוח, ומאפשר ניתוק מלא של המערכת לצורכי תחזוקה או חירום. מגני הזרם (MCB) מגנים על המעגלים השונים בלוח מפני עומס יתר וקצרים, והם מחולקים לפי העומסים השונים: מעגל ראשי למנוע, מעגל בקרה, מעגל חיווי ועוד.
הקונטקטור (Contactor) הוא הממסר החזק שמבצע את ההפעלה והכיבוי הפיזי של המנוע. מגן המנוע (Motor Protection Relay) מנטר את צריכת הזרם של המנוע ומנתק אותו במקרה של עומס יתר או חוסר פאזה. ברוב המערכות המודרניות, הרכיבים האלה משולבים יחד ביחידת הגנה אלקטרונית מתקדמת.
לב מערכת האוטומציה הוא בקר אלקטרוני או PLC (בקר מתוכנת) שמקבל אותות מהחיישנים ומפעיל את המשאבה בהתאם ללוגיקה המתוכנתת. בקרים מתקדמים כוללים יכולות תכנות גמישות, תקשורת עם מערכות ניהול מרכזיות, ותיעוד אירועים לצורכי תחזוקה מונעת.
חיישן יבש (Dry Run Sensor) הוא אחד החיישנים הקריטיים ביותר במערכת. הוא מזהה מצב של העדר מים ומונע מהמשאבה לפעול יבש – מצב שעלול לגרום לנזק חמור למנוע ולמשאבה. חיישני לחץ, מפלס, טמפרטורה וזרימה מספקים את הנתונים הנדרשים למערכת הבקרה כדי לקבל החלטות תפעוליות נכונות.
הפאנל הקדמי של הלוח כולל מנורות חיווי למצבים שונים (פעולה, תקלה, אזעקה), מפסקים לבחירת מצבי הפעלה (אוטומטי, ידני, כיבוי), ולעיתים גם תצוגה דיגיטלית המציגה פרמטרים תפעוליים ואבחוניים.
האוטומציה בלוחות פיקוד מודרניים הולכת הרבה מעבר להפעלה וכיבוי פשוטים. מערכות מתקדמות כוללות:
רמת האוטומציה נקבעת בהתאם לסוג היישום, גודל המערכת ודרישות התפעול. במערכות פשוטות יותר ניתן להסתפק בבקר אלקטרוני בסיסי המבוסס על פרסוסטט (מפסק לחץ), בעוד שמערכות תעשייתיות מורכבות דורשות PLC מלא עם יכולות תכנות מתקדמות.
כאשר משאבה אינה פועלת כראוי, אבחון נכון וממוקד יכול לחסוך זמן וכסף רב. הנה שיטת אבחון שלב אחר שלב:
התחילו בבדיקה חזותית של הלוח. חפשו סימנים לשריפה, ריח חריף, רכיבים שחורים או מעוותים, חוטים רפויים או מנותקים. בדקו את מנורות החיווי בפאנל – מה הן מציגות? האם יש אינדיקציה לתקלה ספציפית?
ודאו שהמפסק הראשי במצב ON ושיש מתח תקין בכניסה ללוח. בדקו את כל המגנים – האם אחד מהם ירד? אם כן, אל תעלו אותו מיד – חפשו תחילה את הסיבה לניתוק. בדקו את המתחים בין הפאזות ובין כל פאזה לאפס – ודאו שהם סימטריים ובערכים הנכונים (בישראל: 220V בין פאזה לאפס, 380V בין פאזות במערכת תלת-פאזית).
רוב התקלות בלוח פיקוד נובעות מבעיות במעגל הבקרה ולא במעגל הכוח. בדקו את מתח הבקרה (בדרך כלל 24V AC/DC או 230V AC). בדקו את פעולת החיישנים: האם חיישן יבש מזהה נכון את נוכחות המים? האם חיישני הלחץ מספקים קריאות נכונות? ודאו שכל החיבורים לחיישנים תקינים ושאין נתקים או קורוזיה במחברים.
הפעילו את הלוח למצב ידני. האם שומעים את הקליק של הקונטקטור? אם לא, בדקו את סליל ההפעלה של הקונטקטור עם מולטימטר. אם הקונטקטור נסגר אך המנוע לא מסתובב, ייתכן שהבעיה היא במגעים הראשיים של הקונטקטור (בלאי או חימום יתר) או במעגל הכוח עצמו.
אם מגן המנוע חוזר ומתנתק, זה עשוי להצביע על עומס יתר במשאבה עצמה (חסימה, בלאי), או על הגדרות שגויות של מגן המנוע. ודאו שערכי ההגנה מתאימים לנתוני המנוע בפועל. בדקו גם את הגנות נוספות כמו הגנת חוסר פאזה והגנת תת-מתח או יתר-מתח.
כל לוח פיקוד איכותי מאפשר לפחות שני מצבי הפעלה בסיסיים:
זהו מצב התפעול הסטנדרטי, בו המשאבה מופעלת ומופסקת אוטומטית על בסיס קריאות החיישנים והלוגיקה המתוכנתת. במצב זה, המערכת פועלת באופן עצמאי ללא צורך בהתערבות אדם, מה שמבטיח רציפות תפעולית גם בשעות הלילה או כאשר אין כוח אדם באתר.
במצב ידני, המפעיל שולט ישירות על הפעלה וכיבוי של המשאבה, ללא תלות בחיישנים או בלוגיקת הבקרה. מצב זה משמש בעיקר לצורכי תחזוקה, בדיקות, או במצבי חירום כאשר יש תקלה במערכת האוטומציה אך המשאבה עצמה תקינה. חשוב לציין שגם במצב ידני, הגנות הבטיחות (מגן מנוע, הגנת יבש וכו') חייבות להישאר פעילות.
מצב זה מנתק לחלוטין את המשאבה מכל פעולה. הוא משמש בעת תחזוקה, תיקונים, או כאשר המערכת אינה נדרשת לתקופה ממושכת. במצב זה, המשאבה לא תופעל בשום תנאי, גם אם התנאים האוטומטיים מתקיימים.
התקנה ותפעול של לוחות פיקוד למשאבות בישראל כפופים למספר תקנים ודרישות רגולטוריות מחמירות:
זהו התקן המרכזי המסדיר את כל ההיבטים של התקנות חשמל בישראל. הוא קובע דרישות ברורות לגבי חתכי מוליכים, הגנות, הארקות, סימון וזיהוי מעגלים, ועוד. כל לוח פיקוד חייב להיות מתוכנן, מותקן ונבדק בהתאם לתקן זה. בין הדרישות המרכזיות: הפרדה נכונה בין מעגלי כוח ובקרה, הגנה מפני מגע ישיר ועקיף, התקנת התקני זרם דלף (פחת) במקומות רטובים, ועוד.
כאשר מדובר בלוחות פיקוד למשאבות כיבוי אש, החלים דרישות מחמירות במיוחד. התקן קובע דרישות לאספקת חשמל כפולה ועצמאית, מערכות גיבוי, חיווי ואזעקות מרחוק, תדירות בדיקות תקופתיות ותיעוד מפורט. לוחות למשאבות כיבוי חייבים להיות מוגנים מפני גישה בלתי מורשית ולכלול מנגנוני חירום ייעודיים.
לוחות פיקוד מיוצרים או מיובאים לישראל חייבים לעמוד בדרישות מכון התקנים הישראלי ולשאת תו תקן כשנדרש. במקרים מסוימים, במיוחד בלוחות מיוצרים לפי הזמנה, נדרשת בדיקה של חשמלאי מוסמך ואישור התקנה תקינה לפני הפעלה.
מערכות אספקת מים ובמיוחד מערכות הזנה למאגרי מים ציבוריים כפופות גם לדרישות רשות המים ולתקנון מים וביוב המקומי. דרישות אלו עשויות לכלול מגופי מניעת זרימה חוזרת, מדי מים מאושרים, מערכות ניטור ודיווח, ועוד.
לוח פיקוד שמתוחזק כראוי יספק שנים רבות של שירות אמין. הנה המלצות למניעת תקלות:
לא כל לוח פיקוד מתאים לכל יישום. בחירת הלוח הנכון דורשת התחשבות במספר גורמים:
סוג המשאבה ועוצמת המנוע קובעים את דרישות הזרם והמתח. לוח פיקוד למשאבת ביוב תלת פאזי גדולה דורש קונטקטור חזק יותר, מגני זרם בעלי יכולת ניתוק גבוהה יותר, וחיווט עבה יותר מאשר לוח למשאבה ביתית קטנה.
סביבת ההתקנה משפיעה על דירוג ההגנה הנדרש. לוח שמותקן בחדר מכונות יבש ומאוורר יכול להיות בדירוג IP55 סטנדרטי, בעוד שלוח חיצוני או בסביבה רטובה דורש דירוג IP65 לפחות, עם אטמים מתאימים והגנה מפני חדירת מים.
דרישות התפעול והאוטומציה קובעות את סוג הבקר ורמת המתקנות הנדרשת. מערכת פשוטה עם משאבה אחת ודרישות בסיסיות יכולה להסתפק בבקר אלקטרוני פשוט, בעוד שמערכת עם מספר משאבות, דרישות לסירוגיות, תקשורת מרחוק וניהול אנרגיה דורשת PLC או בקר חכם מתקדם.
לוח פיקוד למשאבה הוא הרבה יותר מסתם ארון חשמל. הוא המוח שמנהל, מגן ומייעל את פעולת המשאבה, והאבחון והתחזוקה הנכונים שלו הם המפתח לאמינות המערכת כולה. הבנה מעמיקה של עקרון הפעולה, הרכיבים המרכזיים, מערכות האוטומציה, שיטות אבחון תקלות, מצבי ההפעלה השונים, ודרישות התקנים הישראליים – מאפשרת לחשמלאים, מהנדסים ומנהלי תחזוקה לספק פתרונות אמינים, בטוחים ויעילים.
בעולם שבו זמינות מים ושירותים הנדסיים היא קריטית, השקעה בלוח פיקוד איכותי ותחזוקה נכונה אינה הוצאה – היא ביטוח לעתיד תפעולי יציב וחיסכון משמעותי בטווח הארוך. זכרו: כאשר המשאבה נכשלת, הבעיה לרוב מתחילה בלוח הפיקוד – וזו בדיוק הסיבה שכדאי להכיר אותו לעומק.
