בחודש מרץ 2024 עדכן מכון התקנים הישראלי את תקן 5281 לראשונה מזה עשור, והוסיף דרישות מפורטות להתקנת משאבות טבולות לביוב במרתפים ובחניונים תת-קרקעיים. השינוי בא בעקבות עליה של 40% בתביעות ביטוח הקשורות להצפות במרתפים בשנתיים האחרונות, רובן נגרמו מהתקנה לא תקנית של מערכות שאיבה. השינוי מחייב כעת קבלנים ומהנדסים להבין לעומק את סוגי המשאבות השונים, חישוב כושר השאיבה הנדרש, ואת פרוטוקולי ההתקנה המחמירים – או להיחשף לאחריות משפטית כבדה.
התקן החדש קובע דרישות שונות לכל סוג משאבה טבולה לביוב, תוך הבחנה ברורה בין שלושה סוגים עיקריים. הבנת ההבדלים בין הסוגים היא כעת לא רק עניין של ביצועים, אלא גם של עמידה בחוק.
משאבת גרינדר היא המשאבה המתקדמת ביותר בקטגוריה, והתקן החדש מטיל עליה דרישות נוקשות במיוחד. המשאבה כוללת מערכת סכינים מסתובבות המסוגלת לגרוס מוצקים קשים לפני השאיבה, מה שמאפשר שימוש בצינורות ביוב צרים יחסית (2-3 אינץ'). התקן מחייב כעת מעבר חופשי מינימלי של 40 מ"מ למוצקים שלא נכנסו למערכת הגריסה, ובדיקה שנתית של חדות הסכינים.
בחניונים תת-קרקעיים עם צינורות סניקה לטווח ארוך, משאבת גרינדר היא לעתים הפתרון היחידי התקני. התקן 5281 קובע שבצינורות העולים למעלה מ-50 מטר אופקית, יש להשתמש רק במשאבות עם יכולת גריסה, כדי למנוע סתימות בקו. עלות רכישת משאבה טבולה לביוב מסוג גרינדר גבוהה יותר – בין 8,000 ל-15,000 שקלים – אך התקן מכיר בכך שזהו השקעה הכרחית בסביבות קריטיות.
משאבת וורטקס היא הסוג הנפוץ ביותר במרתפי בניינים למגורים, והתקן החדש מתייחס אליה כפתרון "הסטנדרט" למרבית היישומים. במקום להשתמש במערכת גריסה, המשאבה יוצרת מערבולת (וורטקס) שמושכת את המים והמוצקים דרך מאיץ פתוח חצי-פתוח. התכנון מאפשר מעבר חופשי של מוצקים בגודל 50-80 מ"מ, תלוי בדגם.
התקן החדש קובע שמשאבת ביוב למרתף חייבת להיות מסוגלת לשאוב לפחות פי 1.5 מהזרימה המקסימלית הצפויה מכל נקודות הניקוז במבנה. זה אומר שאם הזרימה המקסימלית היא 10 מק"ש, המשאבה חייבת לספק לפחות 15 מק"ש. משאבות וורטקס בטווח ההספק הביתי (1-3 כ"ס) מסוגלות בדרך כלל לספק בין 12 ל-40 מק"ש, מה שהופך אותן למתאימות למרבית המרתפים בבניינים עד 20 דירות.
משאבה חצי-טבולה היא פשרה הנדסית: המנוע ממוקם מעל פני המים, רק המאיץ טבול. תכנון זה מקטין את עלות האיטום ומאריך את חיי המנוע, אך מחייב מיקום מתאים לבור השאיבה. התקן 5281 המעודכן מגביל את השימוש במשאבות חצי-טבולות למקרים שבהם גובה הבור לפחות 1.5 מטר, והמשאבה מותקנת על מסילה או מתקן הרמה קבוע.
היתרון המרכזי של משאבה חצי-טבולה הוא הנגישות לתחזוקה. התקן מחייב תחזוקה תקופתית כל 6 חודשים, ועבור משאבה טבולה מלאה זה משמעו הוצאה מהמים, פירוק ובדיקה. במשאבה חצי-טבולה, רכיבי המנוע נגישים מבלי לרדת לבור. עם זאת, התקן מזהיר שהתקנה לא נכונה עלולה להוביל לרעש מוגבר – לכן בבניינים מגורים עם מרתף צמוד לדירות מגורים, משאבה מסוג זה עלולה להפר את תקן הרעש (תקן ישראלי 1004).
אחת הדרישות המרכזיות של התקן החדש היא חישוב כושר שאיבה מתועד ומאומת על ידי מהנדס. לא ניתן עוד להסתפק בהערכה גסה. החישוב כולל שני פרמטרים מרכזיים: ספיקה (מק"ש או ליטר לדקה) ועומד (מטרים או בר).
התקן קובע נוסחת חישוב ברורה לספיקה הנדרשת למשאבה טבולה לחניון או למרתף. על פי התקן, הספיקה נקבעת לפי מספר נקודות הניקוז וסוג השימוש. למרתף בניין מגורים, החישוב מבוסס על מספר הדירות המחוברות למערכת הביוב במרתף:
בחניונים תת-קרקעיים, החישוב שונה. התקן מחייב לקחת בחשבון את שטח החניון ואת עוצמת הגשם המקסימלית הצפויה באזור. נוסחת התקן היא: ספיקה (מק"ש) = שטח החניון במ"ר × עוצמת גשם שעתית (מ"מ/שעה) ÷ 1000 × מקדם בטיחות 1.5.
לדוגמה: חניון בגודל 500 מ"ר באזור תל אביב (עוצמת גשם מקסימלית 60 מ"מ/שעה): 500 × 60 ÷ 1000 × 1.5 = 45 מק"ש. במקרה כזה, נדרשת משאבה טבולה לחניון בעלת ספיקה של לפחות 45 מק"ש.
העומד הוא הגובה שאליו המשאבה צריכה להעלות את הנוזל, בתוספת ההתנגדות של הצינורות. התקן קובע חישוב מדויק: עומד = גובה גיאומטרי (מטרים) + הפסדי חיכוך בצינורות + מקדם בטיחות 20%.
גובה גיאומטרי הוא המרחק האנכי בין תחתית הבור למוצא הצינור. למשל, אם המשאבה נמצאת 4 מטרים מתחת לקרקע והביוב מוזרם לרחוב בגובה קרקע, הגובה הגיאומטרי הוא 4 מטרים.
הפסדי חיכוך תלויים באורך הצינור, בקוטר ובכמות המרפקים. התקן מספק טבלה מפורטת, אך כלל אצבע פשוט: כל 10 מטרים של צינור 4 אינץ' גורמים להפסד של כ-0.5 מטר עומד, וכל מרפק 90 מעלות גורם להפסד נוסף של 0.3 מטר.
דוגמה מעשית: משאבת ביוב למרתף עם גובה 4 מטרים, צינור באורך 30 מטר עם 4 מרפקים. חישוב: 4 (גובה) + 1.5 (חיכוך צינור) + 1.2 (מרפקים) × 1.2 (מקדם בטיחות) = 8.04 מטרים. המשאבה צריכה לספק לפחות 8 מטרים עומד.
התקן 5281 המעודכן מקדיש פרק שלם לדרישות התקנה, והן מפורטות יותר מאי פעם. אי-עמידה בדרישות עלולה להוביל לפסילת המערכת על ידי מפקח ולתביעות בעת תקלה.

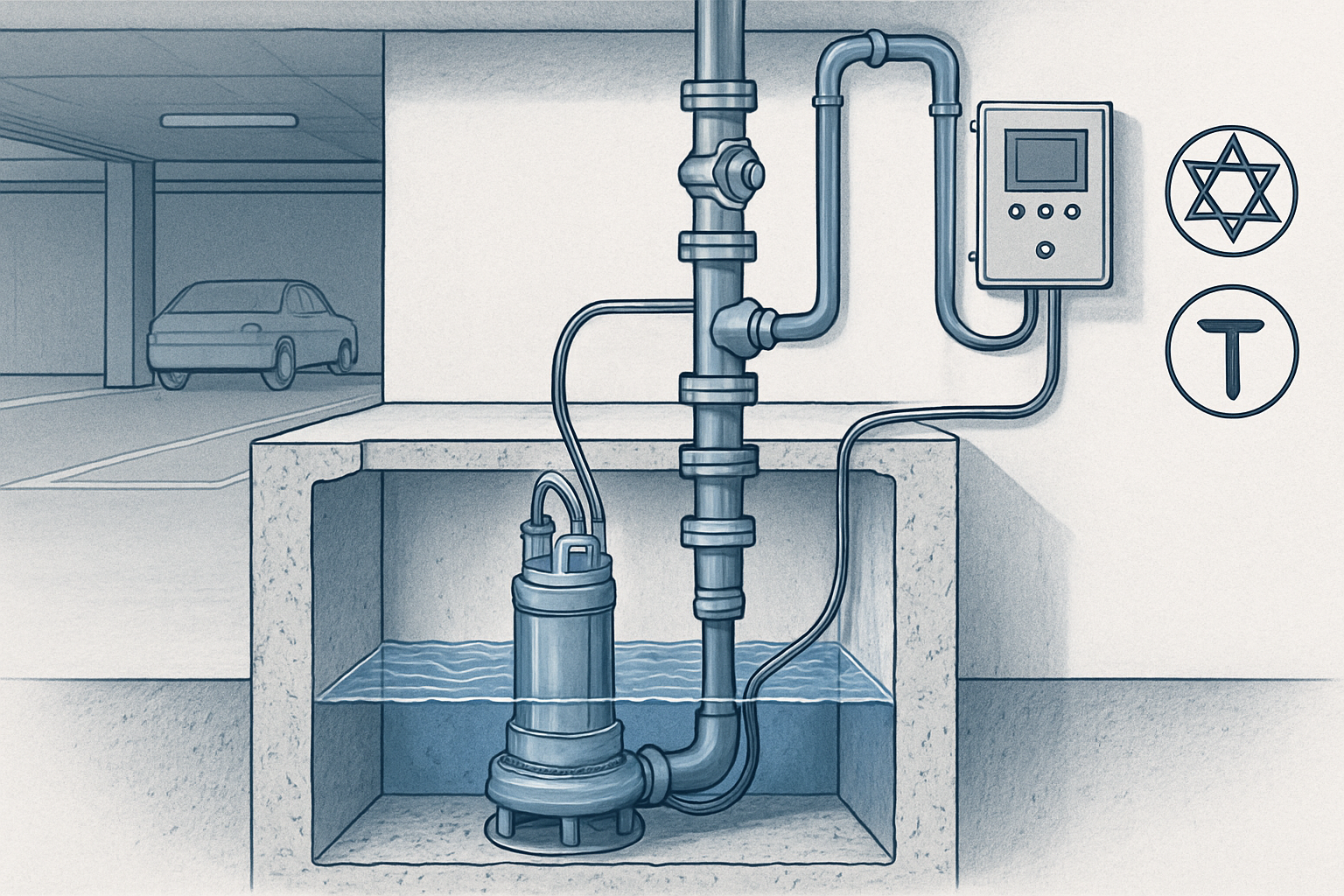

גודל בור השאיבה הוא קריטי. התקן קובע נפח מינימלי של 200 ליטר למערכות ביתיות ו-500 ליטר למערכות מסחריות או חניונים. הסיבה: נפח קטן מדי גורם למשאבה לפעול בתדירות גבוהה מדי (מחזור on-off תכוף), מה שמקצר את חיי המנוע. בנוסף, התקן מחייב שהבור יהיה עמוק לפחות פי 1.2 מגובה המשאבה, כדי לאפשר טבילה מלאה גם כאשר רמת המים יורדת.
חומר הבור חייב להיות עמיד בפני קורוזיה ואטום לחלוטין. התקן מתיר שימוש בבטון יצוק (בתנאי שמצופה בציפוי אפוקסי), בפוליאתילן או בפיברגלס. לא מותר להשתמש בבורות בנויים מבלוקים או מלבנים שאינם מצופים, כיוון שהתפרים מדלפים.
התקן מחייב שימוש בצינורות PVC בלחץ מינימלי PN10 (10 בר). זה שינוי משמעותי מהעבר, שבו נעשה שימוש בצינורות ביוב רגילים בלחץ נמוך. הסיבה: משאבה טבולה לביוב יוצרת לחץ גבוה בקו, במיוחד כשהיא מתניעה, וצינורות חלשים עלולים להיסדק.
בנוסף, התקן מחייב התקנת שסתום אל-חזור (check valve) במרחק של לא יותר מ-50 ס"מ מהמשאבה. השסתום מונע זרימה חוזרת של הביוב למשאבה, מה שעלול לגרום לה להסתובב לאחור ולהיפגע. התקן גם מחייב התקנת שסתום בידוד (gate valve) מעל השסתום, כדי לאפשר תחזוקה בלי לרוקן את כל המערכת.
זהו אולי הסעיף החשוב ביותר מבחינת בטיחות. התקן מחייב חיבור המשאבה דרך לוח פיקוד ייעודי עם הגנות מובנות: הגנת זרם יתר, הגנת קצר, הגנת רצף פאזות (למערכות תלת-פאזי), והגנת זרם דלף 30mA. בנוסף, חייב להיות מתג הפסקה חירום מחוץ לבור, במקום נגיש.
כבל החשמל צריך להיות כבל טבילה מאושר (submersible cable) עם מעטה גומי או PVC כפול. התקן אוסר באופן מוחלט שימוש בכבל חשמל רגיל, גם אם הוא מבודד היטב. כל חיבור חשמלי במים מהווה סכנת חיים, והתקן מטיל אחריות אישית על החשמלאי המתקין.
התקן 5281 המעודכן מחייב תיעוד שוטף של פעולת המשאבה ורישום תקלות. בעת ביקורת, מפקח רשאי לדרוש לראות יומן תחזוקה מהשנתיים האחרונות. הנה התקלות הנפוצות ביותר ואיך לאבחן אותן על פי התקן.
זוהי התקלה הנפוצה ביותר. התקן מחייב בדיקת רצף: תחילה לבדוק אם יש מתח חשמלי בלוח הפיקוד (בעזרת וולטמטר), אחר כך לבדוק את המצוף או החיישן שמפעילים את המשאבה. במערכות ישנות, מצוף מכני עלול להיתקע בגלל משקעים או סיבים. התקן ממליץ להחליף למערכת מצוף מגנטי או לחיישן לחץ אלקטרוני, שפחות נוטים לתקלות.
אם יש מתח והמצוף תקין, יש לבדוק את הקבל (קונדנסטור) במנוע חד-פאזי, או את המגען (contactor) במנוע תלת-פאזי. התקן מחייב שימוש בקבלים בעלי אישור IP68 לטבילה מלאה, וקבלים זולים נוטים להתקלקל תוך שנתיים-שלוש.
תקלה זו מעידה לרוב על סתימה במאיץ או על בעיה במכני המשאבה עצמה. התקן מחייב לבצע ניקוי פיזי של המאיץ כל 12 חודשים, וזה כולל הוצאת המשאבה מהמים, פירוק החלק התחתון, והסרת משקעים וסיבים שנצמדו לסכינים או למאיץ.
במשאבת גרינדר, הסכינים עלולים להיות קהות. התקן קובע שיש לבדוק את חדות הסכינים פעמיים בשנה, ולהחליף אותם אם הם כבר לא מסוגלים לחתוך נייר עבה. סכינים קהות גורמות למנוע לעבוד קשה יותר, מה שמעלה את הטמפרטורה ומקצר את חיי המנוע.
אם המשאבה נדלקת וכבה כל דקה או שתיים, יש בעיה. התקן קובע שתדירות הפעלה תקינה היא לא יותר מ-10 פעמים בשעה. תדירות גבוהה יותר מעידה על אחד משני דברים: בור קטן מדי (פתרון: הגדלת הבור), או זליגה חוזרת של מים דרך שסתום אל-חזור פגום. שסתום שלא נסגר לחלוטין גורם למים לזרום חזרה לבור, והמשאבה מתניעה שוב ושוב.
התקן ממליץ להחליף את שסתום אל-החזור כל 3 שנים, גם אם הוא נראה תקין. זהו רכיב זול (200-400 שקלים) שתחזוקתו מונעת נזקים גדולים בהרבה.
התקן 5281 המעודכן מטיל אחריות משפטית ברורה על המתכנן, הקבלן והמתקין. בעבר, כשהמרתף הוצף, המחלוקת הייתה מי אשם – האדריכל, הקבלן, היבואן או מנהל הבניין. כעת התקן קובע בבירור: מי שביצע את התכנון והתקנה של מערכת שאינה עומדת בתקן – נושא באחריות מלאה.
מבחינה כלכלית, עלות התקנה תקנית של משאבה טבולה לביוב עלתה בכ-20% בעקבות התקן החדש. הסיבה העיקרית היא הדרישה ללוח פיקוד מתקדם יותר, לכבלים בעלי אישור IP68, ולבדיקות תקופתיות מתועדות. עם זאת, העלות הזו מתגמדת לעומת עלות הצפה: תיקון נזקי מים במרתף יכול לעלות עשרות אלפי שקלים, בלי לדבר על התביעות המשפטיות ודמי הביטוח.
התקן החדש אינו מקשה על חיינו – הוא מגן עלינו. כל דירה, כל חניון וכל מרתף שבהם מותקנת משאבה טבולה לביוב לפי התקן – פחות צפויים להצפה, פחות צפויים לתקלות, ובעלי אחריות משפטית ברורה במקרה של בעיה. ההשקעה בבחירת המשאבה הנכונה, בחישוב כושר שאיבה מדויק, ובהתקנה מקצועית לפי התקן – משתלמת פי כמה וכמה לאורך זמן.
אם אתם בונים כעת, משדרגים מערכת ישנה, או רוכשים נכס עם מרתף – וודאו שהמערכת עומדת בתקן 5281. דרשו מהקבלן אישור בדיקה חתום, וודאו שיש יומן תחזוקה מתועד. זהו ההשקעה הטובה ביותר שתעשו למען שקט הנפש שלכם – ושל הדיירים.
