נתון מפתיע מסקר של איגוד אנשי המקצוע למערכות שאיבה בישראל מעלה כי 92% מלוחות הפיקוד המותקנים במערכות משאבות ביתיות ומסחריות עדיין פועלים ללא אוטומציה מלאה או חכמה. משמעות הדבר היא שרוב המערכות אינן מנצלות את הפוטנציאל המלא שלהן להגנה על המשאבה, חיסכון באנרגיה, וזיהוי תקלות מוקדם. במאמר זה אציג את עקרון הפעולה של לוח פיקוד למשאבה, את הרכיבים המרכזיים שצריכים להיות בכל מערכת, את האפשרויות השונות של אוטומציה, כיצד לאבחן תקלות בלוח הפיקוד, מתי להשתמש במצבי הפעלה ידנית, ומה אומרים תקני הבטיחות הישראליים על כל אלה.

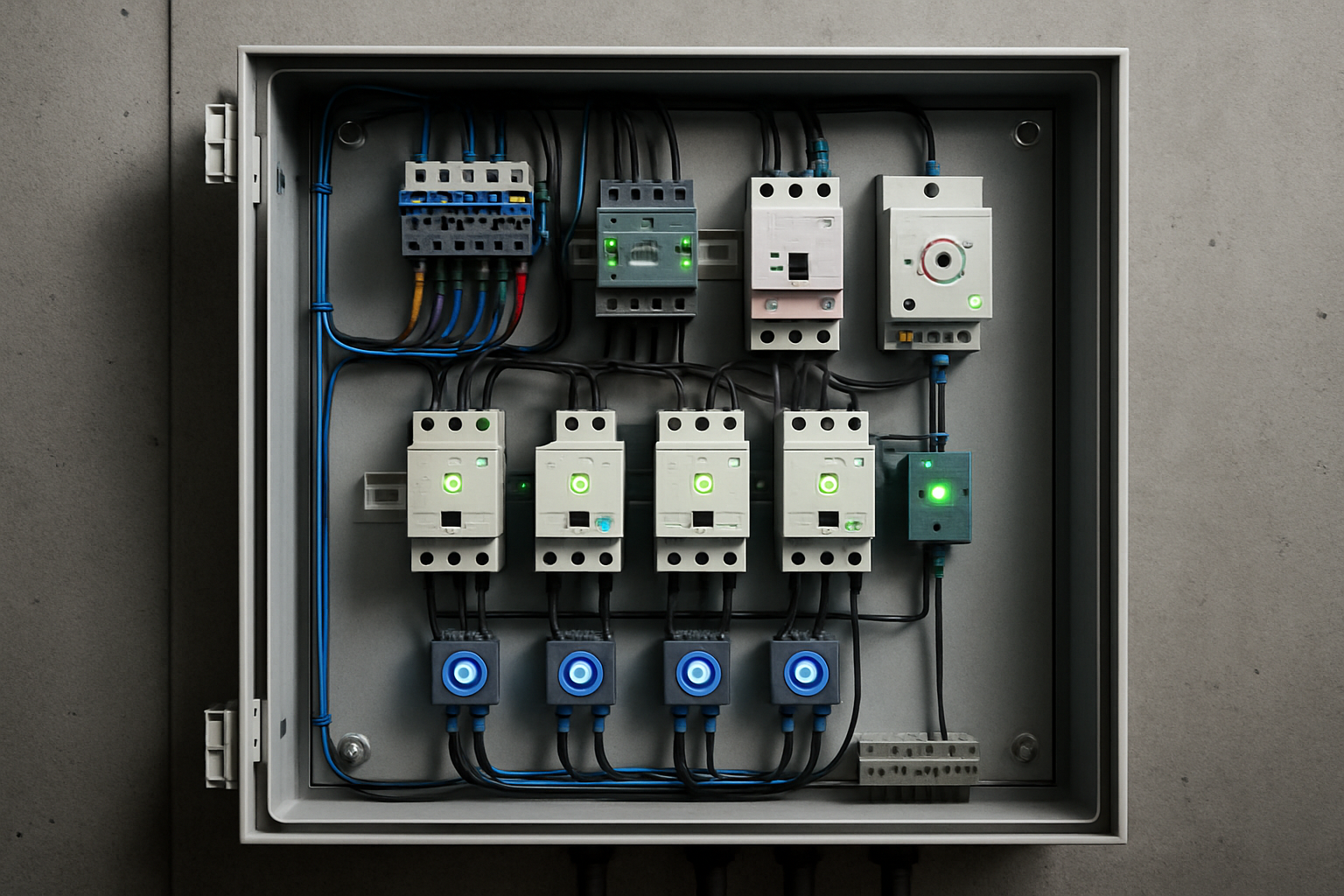

לוח פיקוד למשאבה הוא יחידת הבקרה המרכזית שמנהלת את כל תהליך ההפעלה, ההגנה והכיבוי של המשאבה. הוא מתפקד כממשק בין החיישנים בשטח – כמו חיישני לחץ, מפלס או זרימה – לבין המנוע של המשאבה עצמה.
עקרון הפעולה מבוסס על שני מעגלים נפרדים: מעגל ההספק ומעגל הבקרה. מעגל ההספק אחראי על זרימת הזרם החשמלי הישיר למנוע המשאבה. מעגל זה כולל את המגען הראשי, מגן משאבה מוטורי (או תרמי), ומפסקי ההגנה. מעגל הבקרה מקבל אותות מהחיישנים השונים (כמו חיישן יבש, חיישני לחץ או מצופים), מעבד אותם לפי הלוגיקה המוגדרת, ומפעיל או מכבה את המגען.
כאשר מתקבל אות הפעלה – למשל, ירידת לחץ מים או עליית רמת נוזל בבור – הלוח מפעיל את המגען, הזרם זורם למנוע, והמשאבה מתחילה לפעול. כאשר התנאי חוזר לנורמה (לחץ התייצב או רמה ירדה), הלוח מכבה את המגען והמשאבה נעצרת. במקביל, הלוח עוקב אחר פרמטרים קריטיים כמו טמפרטורה, זרם יתר, או פעולה יבשה, ומפעיל הגנות במקרה של תקלה.
לוח פיקוד איכותי למשאבה בנוי ממספר רכיבים קריטיים שכל אחד מהם תורם לפעולה תקינה ובטוחה. הבנת תפקידם של הרכיבים האלה היא הבסיס לזיהוי תקלות ולתכנון נכון של מערכת השאיבה.
המגען הוא הרכיב שאחראי להעביר את הזרם החשמלי למנוע. הוא פועל בעזרת סליל אלקטרומגנטי שמושך מגעים חשמליים כאשר מועבר אליו מתח בקרה נמוך (בדרך כלל 220V או 24V). המגען צריך להיות מדורג בהתאם לזרם המנוע המרבי ולסוג העומס. במערכות תלת-פאזיות, המגען חייב לנתק את כל שלושת הפאזות במקביל.
מגן משאבה הוא רכיב הגנה שמזהה עומס יתר על המנוע ומנתק את הזרם לפני שהמנוע ניזוק. ישנם שני סוגים עיקריים: מגן תרמי קלאסי ומגן משאבה אלקטרוני מתקדם. מגן משאבה איכותי צריך להיות מכויל במדויק לזרם המנוע, ולספק הגנה גם מפני אובדן פאזה, שינויי מתח ופעולה יבשה.
מפסק ראשי מאפשר ניתוק ידני של הלוח כולו למטרות תחזוקה ובדיקה. מפסקים נוספים כוללים מפסק זליגת זרם (פחת) שמגן מפני התחשמלות, ומפסקי הגנה למעגל הבקרה ומעגל ההספק בנפרד.
ממסרי עזר משמשים לתזמון, איחור הפעלה, או לוגיקה מורכבת כמו החלפה אוטומטית בין שתי משאבות. ממסרי זמן מאפשרים עיכוב בהפעלה או בכיבוי, ומונעים הפעלות קצרות חוזרות שיכולות לפגוע במנוע.
חיישן יבש הוא רכיב הגנה חיוני שמונע הפעלת המשאבה כאשר אין מים במערכת. משאבה שפועלת ללא מים עלולה להינזק תוך שניות עקב התחממות יתר ושחיקת האטימות. חיישן יבש יכול להיות שסתום לחץ, חיישן רמה, או מצוף מגנטי – בהתאם לסוג המערכת.
במערכות עם דרישות אוטומציה גבוהות יותר, הלוח כולל בקר אלקטרוני (PLC או מיקרו-בקר) שמאפשר תכנות לוגיקה מורכבת, תקשורת מרחוק, רישום נתונים, ותצוגה גרפית של סטטוס המערכת.
אוטומציה בלוח פיקוד למשאבה מתחילה במצב בסיסי של הפעלה/כיבוי אוטומטיים לפי חיישן אחד, ומגיעה עד למערכות מתוחכמות עם בקרים מתוכנתים ותקשורת לענן. איזו רמת אוטומציה נכונה עבורכם תלויה בשימוש, בסיכון, ובדרישות התחזוקה.
רמת האוטומציה הבסיסית ביותר כוללת חיישן יחיד (מצוף, לחץ או מפלס) שמפעיל את המשאבה כאשר נוצר תנאי מסוים. זו הגישה הפופולרית ביותר במערכות ביתיות ומסחריות קטנות. היתרון: פשטות, אמינות גבוהה, וכמעט ללא תקלות. החיסרון: חוסר גמישות ומידע מוגבל על פעולת המערכת.
רמה גבוהה יותר כוללת שילוב של מספר חיישנים: חיישן לחץ, חיישן יבש, מדידת זרם, וחיישן טמפרטורה. הלוח מעבד את כל הנתונים ביחד ומפעיל הגנות מתקדמות. למשל, המשאבה תופסק לא רק בגלל חיישן יבש, אלא גם אם הזרם חורג מהטווח הנורמטיבי או אם הטמפרטורה עולה מעל סף מסוים.
במערכות מתקדמות, לוח הפיקוד כולל בקר מתוכנת (PLC או מיקרו-בקר) שמאפשר לוגיקה מורכבת כמו החלפה אוטומטית בין משאבות, תזמון לפי שעות, התאמת מהירות המשאבה לפי דרישה (VFD), ותקשורת מרחוק. זה מאפשר לפקח על המערכת מהסמארטפון, לקבל התראות בזמן אמת, ולבצע ניתוח היסטורי של ביצועי המערכת.
האם כדאי לשדרג לאוטומציה מתקדמת? זה תלוי. אם המערכת נמצאת במקום מרוחק, קריטית לתפקוד העסק, או שאתם רוצים לחסוך באנרגיה – כן. אם מדובר במערכת ביתית פשוטה שאתם יכולים להגיע אליה בקלות – אוטומציה בסיסית מספיקה לחלוטין.
תקלות בלוח פיקוד למשאבה יכולות להיגרם מגורמים חשמליים, מכניים או סביבתיים. זיהוי מוקדם של הסימנים יכול למנוע נזק יקר למשאבה עצמה ולהבטיח זמינות גבוהה של המערכת.
אם המשאבה לא מגיבה בכלל, התקלה יכולה להיות במעגל ההספק או במעגל הבקרה. ראשית, בדקו את המפסק הראשי והמפסקים העזריים – האם הם במצב ON. שנית, בדקו את מצב המגן המוטורי – אם הוא קפץ, יש לחקור את סיבת העומס היתר. שלישית, בדקו האם הלחצנים או החיישנים במעגל הבקרה תקינים. אם המגען לא נושך, בדקו את מתח הסליל ואת תקינות המגען.
תופעה זו נפוצה מאוד ויכולה להיגרם מכמה סיבות: חיישן יבש מפעיל הגנה, מגן משאבה מזהה עומס יתר, או שיש תקלה במתח האספקה. ראשית, בדקו את החיישנים – האם באמת יש מים במערכת? האם החיישן תקין? שנית, בדקו את זרם המנוע בזמן הפעולה – האם הוא תקין או גבוה מהצפוי? שלישית, בדקו את מתח הרשת – התנודות במתח עלולות להפעיל הגנות.
כאשר המשאבה פועלת ללא הפסקה, הבעיה לרוב נמצאת במעגל הבקרה. זה יכול להיות חיישן לחץ פגום שלא מזהה עליית לחץ, מצוף תקוע במצב "הפעלה", או תקלה בממסר הבקרה. בדקו את החיישנים, וודאו שהם מחוברים נכון ופועלים, ובדקו את הקונטקטורים של הממסרים – האם הם לא הידבקו מחמת שחיקה.
אלו סימנים לבעיה חשמלית מיידית ויש להפסיק את המערכת מיד. הגורמים יכולים להיות חיבורים רופפים שיוצרים התנגדות גבוהה, עומס יתר כרוני על המנוע, קצר חשמלי חלקי, או תקלה במגען או בממסר. יש לבדוק את כל החיבורים החשמליים ולהדק אותם, לבדוק את המגען – האם המגעים שלו שחורים או מושחתים, ולבדוק את הכבלים – האם הם מתאימים לעומס.
אם המשאבה פועלת אך הלחץ חלש או הספיקה נמוכה, הבעיה יכולה להיות לא בלוח הפיקוד אלא במשאבה עצמה. עם זאת, יש לבדוק האם המתח האספקה תקין (במיוחד במערכות תלת-פאזיות – אובדן פאזה אחת יכול לגרום למשאבה לעבוד אך בביצועים נמוכים), ולבדוק האם אין תקלה בקונדנסטור (במשאבות חד-פאזיות).
כל לוח פיקוד איכותי למשאבה כולל אפשרות להפעלה ידנית (Manual), בנוסף למצב האוטומטי (Auto). הבנת מתי ולמה להשתמש במצבים השונים חיונית לתפעול בטוח ויעיל.
מצב הפעלה ידנית נחוץ במספר מצבים:
הפעלה ידנית עוקפת את כל מנגנוני ההגנה האוטומטיים של הלוח. המשאבה תפעל ללא קשר למצב החיישנים, ללחץ במערכת או לרמת המים. משמעות הדבר היא שהמשאבה עלולה לפעול יבשה, לעבוד בעומס יתר, או לגרום לנזק למערכת. לכן, הפעלה ידנית צריכה להיות זמנית ובפיקוח בלבד.
כמעט בכל לוח פיקוד קיים גם מצב OFF או "0", שבו המשאבה מנותקת לחלוטין מהאספקה החשמלית. מצב זה נחוץ לתחזוקה, לתיקונים, או כאשר המערכת לא בשימוש לתקופה ממושכת.
תקני הבטיחות הישראליים קובעים דרישות מחמירות ללוחות פיקוד למשאבות, במיוחד במערכות ציבוריות, מסחריות או תעשייתיות. הכרת התקנים וההנחיות חיונית למי שמתכנן, מתקין או מתחזק מערכות שאיבה.
תקן זה הוא התקן המרכזי לכל התקנות חשמל בישראל, והוא מבוסס על תקן IEC בינלאומי. הוא קובע דרישות לגבי חתך כבלים, שיטות הארקה, מפסקי זליגת זרם (פחת), ורמות הגנה מפני התחשמלות. כל לוח פיקוד למשאבה חייב לעמוד בדרישות התקן בכל הנוגע למתח, לזרם, להארקה ולסימון.
תקן זה עוסק במבנה הפיזי של הלוח, בדרישות החום והלחות, בסימון ובתיוג של הרכיבים, ובדרישות הבטיחות להרכבה ולנגישות. הלוח חייב להיות עמיד במים (IP54 לפחות במקומות לחים), לכלול תיוג ברור של כל מעגל, ולאפשר גישה בטוחה לתחזוקה.
בלוחות פיקוד למשאבות כיבוי אש, קיימת דרישה נוספת לעמידה בתקן 1498, שמבוסס על NFPA 20 האמריקאי. התקן קובע דרישות מחמירות לגבי אמינות הלוח, מערכות גיבוי, אזעקות, וניטור. לוחות פיקוד למשאבות כיבוי חייבים לעבור בדיקות תקופתיות ולהיות מחוברים למערכת ניטור מרכזית.
תקנות אלו קובעות את הדרישות לעבודות חשמל בלוחות פיקוד, לרבות הכשרת העובדים, נהלי בטיחות, ונהלי ניתוק והארקה לפני עבודה. כל עבודה בלוח פיקוד חייבת להתבצע לאחר ניתוק מלא, נעילת המפסק הראשי, ובדיקת היעדר מתח.
תקן זה עוסק במערכות מים קרים וחמים בבניינים, וקובע דרישות ללוחות פיקוד למשאבות הגברת לחץ מים. התקן דורש התקנת מפסק זליגת זרם, הגנה מפני פעולה יבשה, והגנה מפני לחץ יתר במערכת.
הנתון שפתחנו איתו את המאמר – 92% מלוחות הפיקוד ללא אוטומציה מלאה – מדגיש את הפער בין האפשרויות הטכנולוגיות לבין המציאות בשטח. לוח פיקוד למשאבה הוא הרבה יותר ממפסק הפעלה/כיבוי פשוט. הוא המוח של כל מערכת השאיבה, והאיכות שלו קובעת את אמינות המערכת, את יעילותה, ואת עלויות התחזוקה לאורך זמן.
הבנת עקרון הפעולה, הרכיבים המרכזיים, אפשרויות האוטומציה, שיטות אבחון תקלות, מצבי ההפעלה הידנית, ותקני הבטיחות הישראליים – כל אלה מאפשרים לכם לקבל החלטות מושכלות ולתחזק את המערכת באופן יעיל וחסכוני. בין אם אתם מנהל תחזוקה, חשמלאי תעשייה, או אינסטלטור מקצועי – ההשקעה בלוח פיקוד איכותי ומתוחזק נכון תחזיר את עצמה פי כמה.
