שגיאת התקנה אחת יכולה להפוך משאבה טבולה לביוב איכותית למקור לתקלות בלתי פוסקות. הנזק אינו מוגבל רק לעלויות תיקונים חוזרות – התקנה לקויה מקצרה משמעותית את אורך החיים של המשאבה, פוגעת בביצועים, ועלולה לגרום להצפות יקרות במיוחד במרתפים ובחניונים. כמנהל פרויקט או קבלן, ההכרות עם עקרונות ההתקנה הנכונים היא ההבדל בין מערכת אמינה לבין כאב ראש תפעולי מתמשך.
במדריך זה נעבור על שיטות ההתקנה המומלצות, נבחן את ההבדלים בין התקנה רטובה ויבשה, ונצביע על השגיאות הנפוצות ביותר שעלולות לעלות לכם ביוקר.
בחירת שיטת ההתקנה המתאימה היא אחת ההחלטות המשמעותיות ביותר בפרויקט. קיימות שלוש שיטות עיקריות להתקנת משאבה טבולה לביוב, כאשר לכל אחת יתרונות וחסרונות שונים בהתאם לאופי הפרויקט.

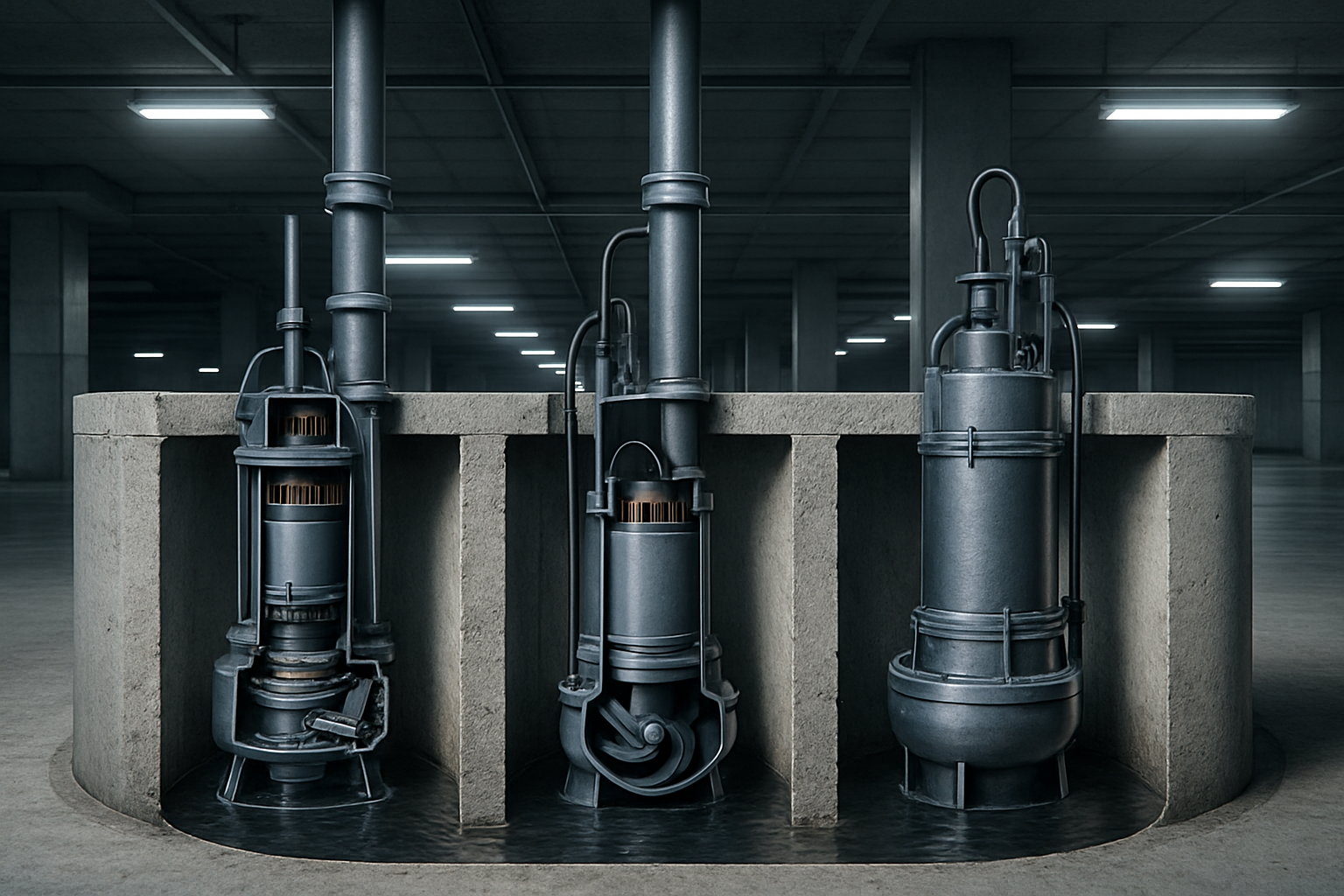

זוהי שיטת ההתקנה הנפוצה ביותר, בה המשאבה נמצאת שקועה לחלוטין בתוך בור איסוף. שיטה זו מתאימה במיוחד למשאבת ביוב למרתף ולמשאבה טבולה לחניון, שכן היא דורשת מינימום שטח מעל הקרקע. היתרון המרכזי הוא עלויות התקנה נמוכות יחסית וקלות גישה לתחזוקה. עם זאת, יש לוודא שבור האיסוף תוכנן נכון – עומק מספיק להפעלה אופטימלית של המשאבה, קירות חלקים שאינם מאפשרים הצטברות משקעים, ומערכת אוורור מספקת למניעת גזים מסוכנים.
במתקנים תעשייתיים או בפרויקטים גדולים, לעתים מעדיפים התקנה יבשה שבה המשאבה ממוקמת בחדר נפרד מבור האיסוף. שיטה זו מאפשרת גישה נוחה לתחזוקה ומפחיתה את החשיפה של המנוע לתנאי הביוב, אך היא יקרה יותר ודורשת מערכת צנרת מורכבת יותר. חשוב במיוחד לתכנן נכון את מערכת היניקה, תוך הקפדה על מינימום עיקולים ועל שיפוע קבוע למניעת כיסי אוויר.
לצרכים זמניים או לניקוז מקרי, ניתן להשתמש בהתקנה ניידת. משאבות אלו בדרך כלל קטנות יותר וקלות יותר להפעלה, אך אינן מתאימות לשימוש קבוע במערכות ביוב מורכבות.
בור האיסוף הוא לב המערכת, ותכנונו הנכון משפיע ישירות על אמינות המשאבה ועל תדירות התקלות. אחת השגיאות הנפוצות ביותר היא תכנון בור קטן מדי שגורם להפעלות ולכיבויים תכופים של המשאבה – תופעה המכונה "ציקלינג" – המקצרת משמעותיתת את חיי המנוע.
הנפח המינימלי של בור האיסוף צריך להבטיח זמן מחזור סביר בין הפעלות המשאבה. ככלל אצבע, הזמן בין הפעלה אחת לשנייה לא צריך להיות פחות מ-10 דקות. לדוגמה, אם ספיקת הביוב המשוערת לשעה היא 2 מטר קוב, והמשאבה מסוגלת לשאוב 10 מטר קוב לשעה, יש לתכנן בור שנפחו האפקטיבי (בין רמת ההפעלה לרמת הכיבוי) יהיה לפחות 0.5 מטר קוב.
צורת הבור צריכה לאפשר זרימה חלקה ללא פינות מתות שבהן מצטברים משקעים. בור עגול או בעל קירות משופעים הוא האידיאלי. קירות הבור צריכים להיות חלקים, עשויים מבטון איכותי או מפוליאתילן, ואטומים לחלוטין למניעת חדירת מי תהום או דליפת שפכים החוצה. בפרויקטים של משאבת גרינדר, שבהם המשאבה טוחנת מוצקים, חשוב במיוחד להקפיד על חומרי בנייה עמידים לחומציות ולשחיקה.
המיקום המדויק של המשאבה בתוך בור האיסוף משפיע על הביצועים ועל חיי המשאבה. המשאבה צריכה להיות ממוקמת בנקודה הנמוכה ביותר של הבור, מעל רצפת הבור ב-5-10 ס"מ לפחות. מיקום נמוך מדי עלול לגרום לשאיבת משקעים וחול שיזיקו לאימפלר, בעוד מיקום גבוה מדי ימנע ניקוז מלא של הבור ויגרום להצטברות משקעים.
במערכות המצריכות אמינות גבוהה במיוחד, כמו בחניונים תת קרקעיים או במרתפי בניינים, מומלץ להתקין מערכת כפולה עם שתי משאבות – אחת עיקרית ואחת גיבוי. במקרה זה, חשוב למקם את שתי המשאבות בגובה זהה ולהפעילן לסירוגין באמצעות לוח פיקוד למשאבה טבולה מתאים, כדי להבטיח שחיקה שווה.
מערכת הצנרת היא עורק החיים של המשאבה, ותכנון לא נכון שלה הוא אחת הסיבות המרכזיות לכשלי מערכת. צינור היניקה והפליטה חייבים להיות בקוטר המתאים להספק המשאבה – צינור צר מדי יגרום להתנגדות גבוהה ולעומס מוגבר על המנוע, בעוד צינור רחב מדי יפחית את מהירות הזרימה ויאפשר שקיעת מוצקים.
כל מערכת חייבת לכלול שסתום אל חזור איכותי הממוקם בקו הפליטה, מעל למפלס המים המקסימלי. שסתום זה מונע חזרת הביוב למשאבה כאשר היא נכבית, ומונע הפעלה מחדש מיותרת. בנוסף, יש להתקין ברז ניתוק לפני השסתום, המאפשר פירוק המשאבה לתחזוקה מבלי לרוקן את כל המערכת.
צינור הפליטה חייב להיות מותקן עם שיפוע קבוע כלפי מעלה, ללא נקודות גבוהות ביניים שבהן עלולים להיווצר כיסי אוויר. כל קטע אופקי של הצנרת צריך להיות נתמך במרווחים של לא יותר מ-1.5 מטר, כדי למנוע כיפוף או רעידות.
החיבור החשמלי של משאבה טבולה לביוב חייב להתבצע בהתאם לתקני החשמל המחמירים ביותר. מדובר במשאבה השקועה במים, ולכן בטיחות החיבורים היא קריטית. כל חיבור חייב להיות מבוצע על ידי חשמלאי מוסמך, עם הקפדה על הארקה תקינה ועל התקנת מגן זליגות לזרם (מפסק מגן דיפרנציאלי) בעל רגישות של 30 מיליאמפר.

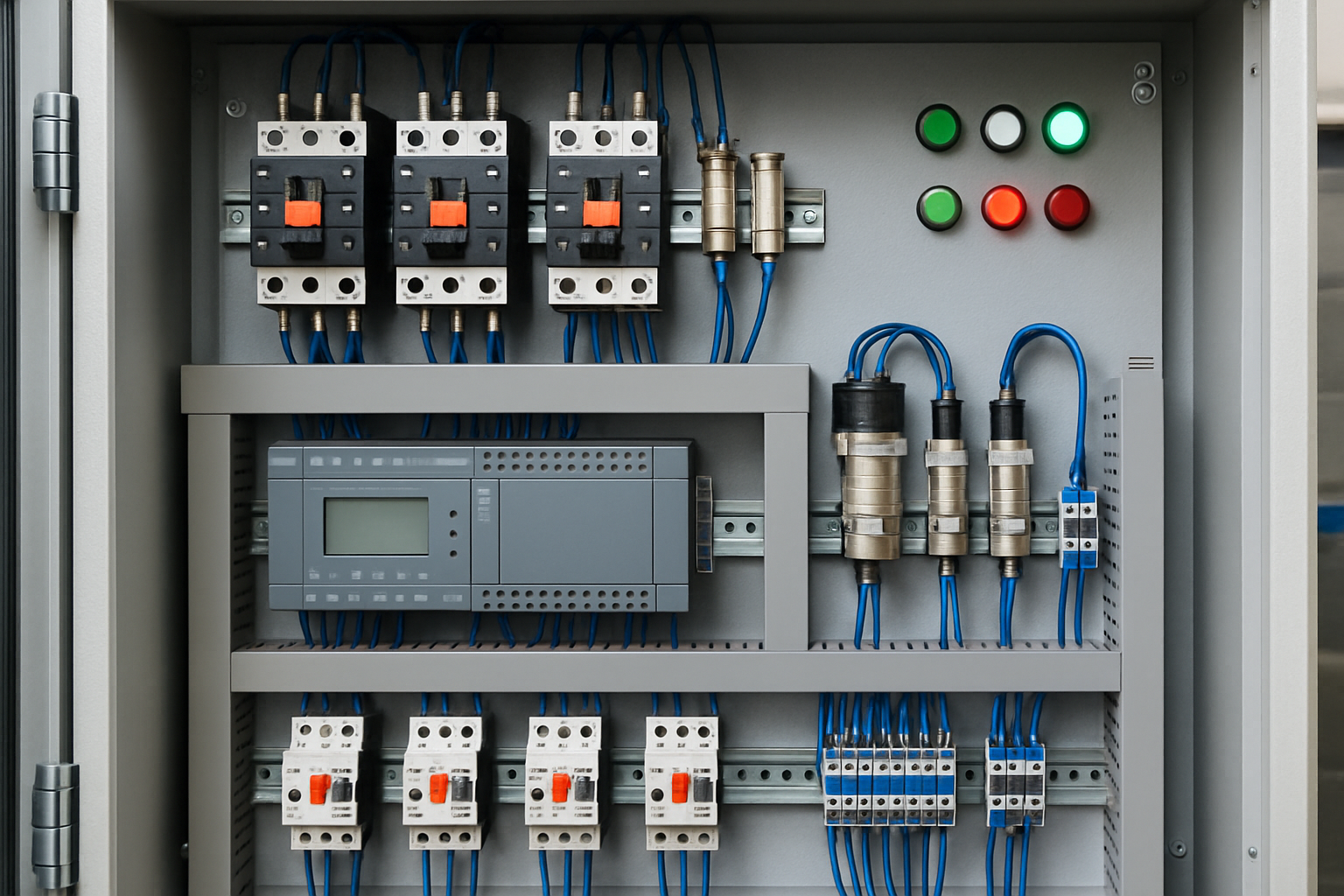

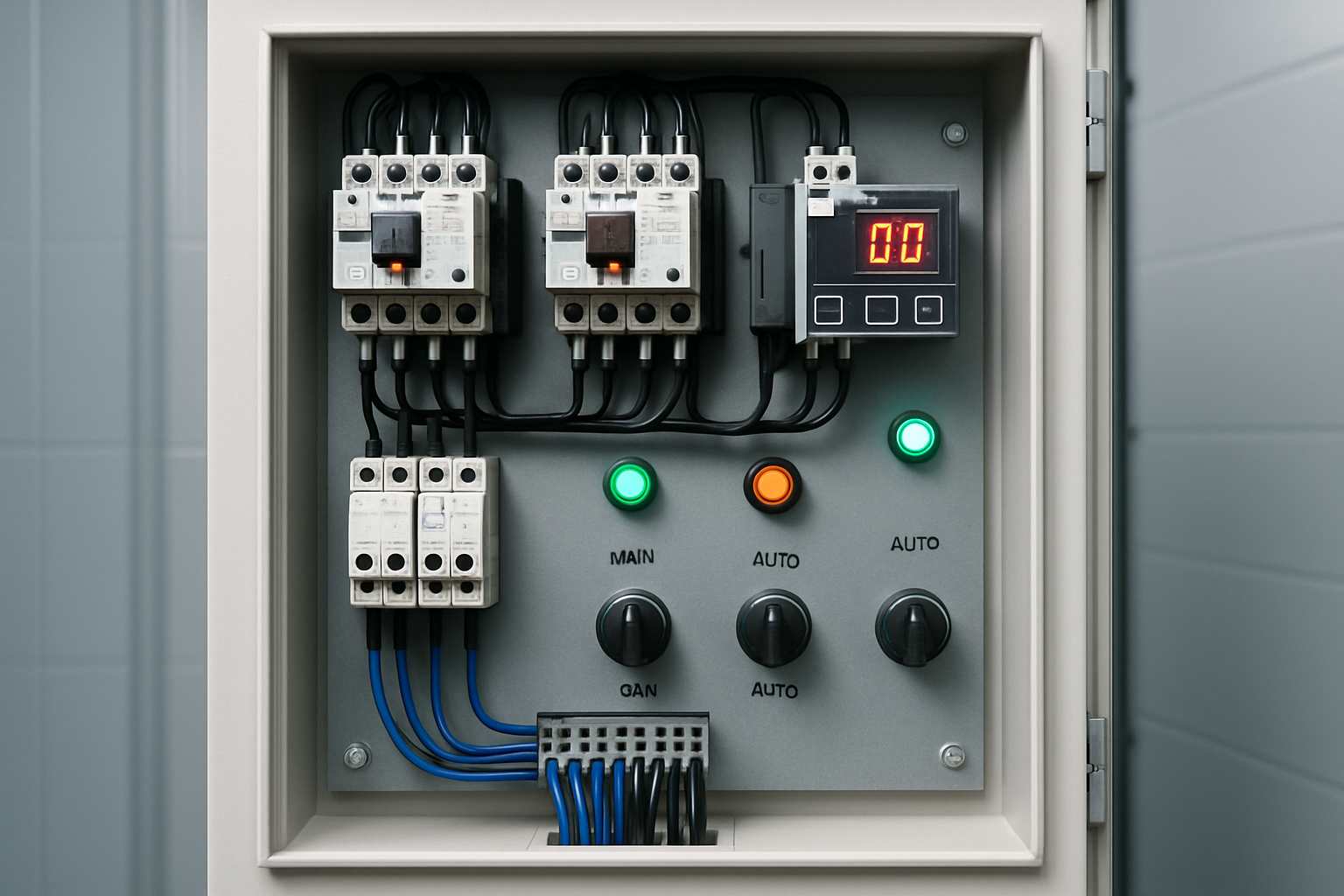

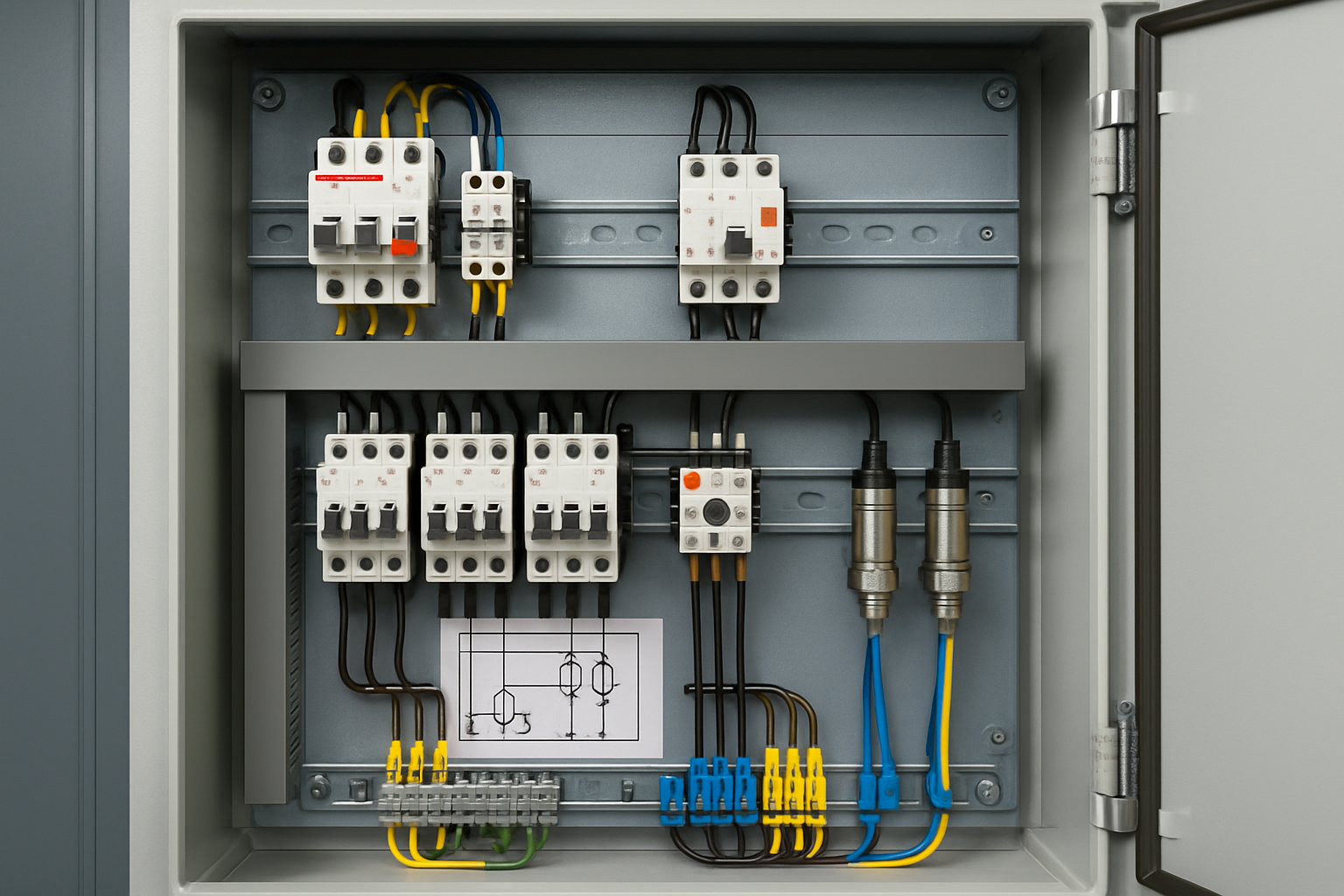

מערכת הבקרה היא המוח של המערכת. לוח פיקוד למשאבת ביוב איכותי כולל הגנות מפני עומס יתר, הפעלה יבשה (הפעלה ללא מים), חוסר פאזה ברשתות תלת-פאזיות, ומתח חריג. המצופים (מפסקי הצף) חייבים להיות מותקנים בגבהים מדויקים: מצוף עליון להפעלת המשאבה, מצוף תחתון לכיבוי, ומצוף אזעקה נוסף להתראה במקרה של כשל.
חשוב להקפיד על כבלי מצוף איכותיים שאינם מסתבכים זה בזה או במשאבה עצמה – סיבוך כבלים הוא אחת התקלות השכיחות ביותר במשאבות ביוב.
מניסיוני כמומחה במשאבות מים וביוב, ראיתי את אותן השגיאות חוזרות ונשנות בשטח. הנה רשימת הטעויות הנפוצות ביותר:
לאחר השלמת ההתקנה, לפני מסירת הפרויקט, חובה לבצע סדרה של בדיקות קבלה מקיפות. בדיקות אלו כוללות:
בדיקת הפעלה יבשה – ודא שהמשאבה אינה יכולה להופעל כאשר אין מים בבור, באמצעות מערכת ההגנה בלוח הפיקוד.
בדיקת מחזור מלא – מלא את הבור עד לרמת ההפעלה, ודא שהמשאבה מופעלת אוטומטית, שואבת עד לרמת הכיבוי, ונכבית כראוי.
בדיקת אזעקה – מלא את הבור מעבר לרמת האזעקה, ודא שמערכת האזעקה מופעלת.
בדיקת זרם חשמלי – מדוד את הזרם הנצרך על ידי המשאבה בעומס מלא, ווודא שהוא תואם את המפרט של היצרן.
תיעוד מלא – צלם את ההתקנה, רשום את כל הנתונים הטכניים, הכן תרשים של מערכת הצנרת, ומסור ללקוח תיק תחזוקה מסודר הכולל את מדריכי היצרן, לוחות זמנים לתחזוקה מונעת, ופרטי התקשרות לשירות טכני.
אפילו ההתקנה המושלמת ביותר לא תמנע את הצורך בתחזוקה מונעת סדירה. יש להדריך את הלקוח לבצע את הפעולות הבאות:
התקנה נכונה של משאבה טבולה לביוב היא לא רק עניין טכני – היא השקעה באמינות ארוכת טווח של המערכת כולה. הקפדה על תכנון מדויק, שימוש ברכיבים איכותיים, ביצוע מקצועי בהתאם לתקנים, ותיעוד מסודר הם המפתח להצלחה.
כמנהל פרויקט או קבלן, האחריות שלך אינה מסתיימת במסירת הפרויקט. הקפדה על הדרכת הלקוח, מסירת תיעוד מפורט, והבטחת זמינות לתמיכה טכנית הם חלק בלתי נפרד מהמקצועיות.
זכרו: משאבת ביוב טובה שהותקנה בצורה גרועה תתנהג כמו משאבה גרועה. לעומת זאת, התקנה מקצועית תבטיח שנים של פעולה אמינה וללא תקלות, ותחסוך לכם ולהלקוח עלויות תחזוקה ותיקונים כבדות.
