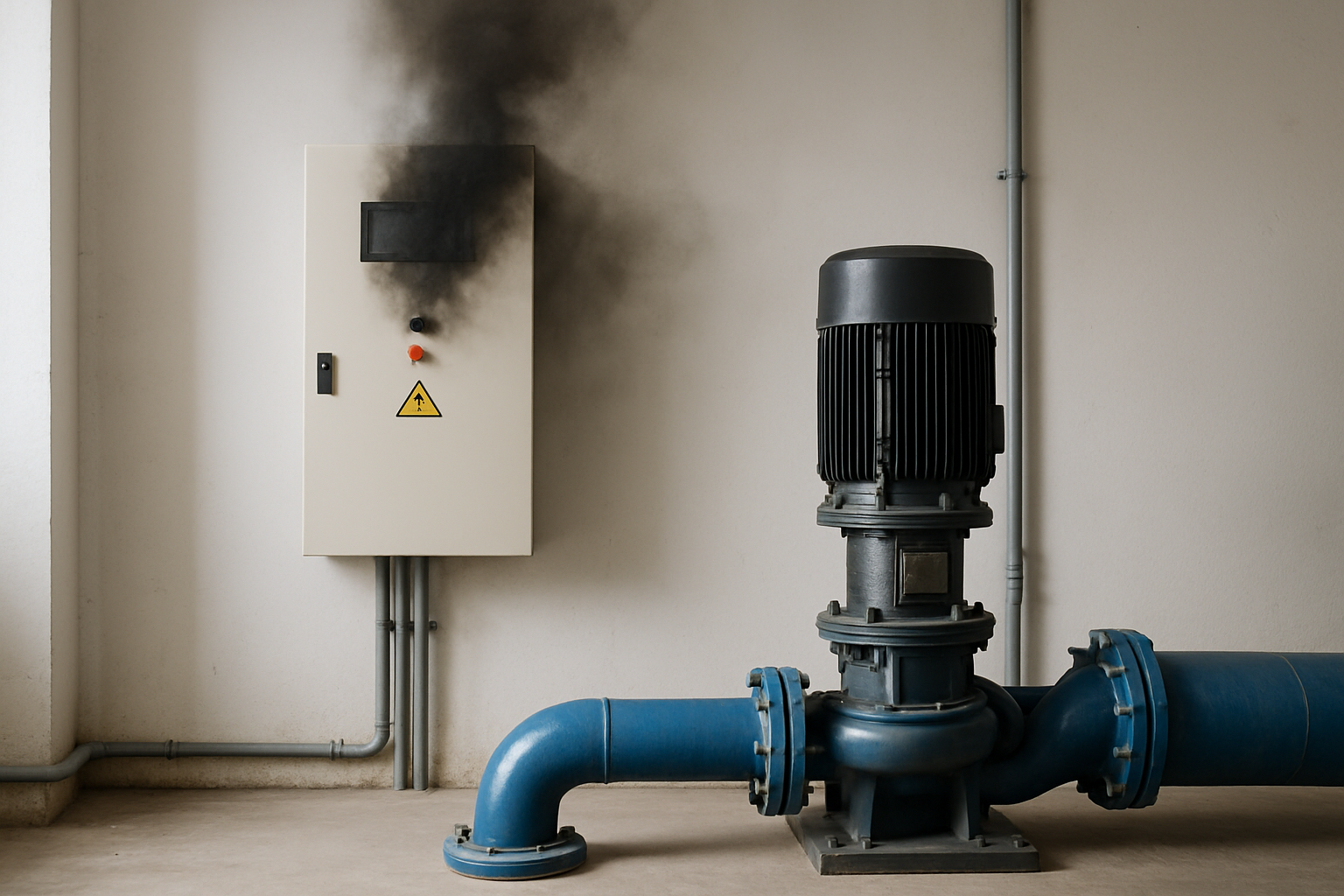

בשעה שבע בבוקר, יום שלישי, דודי קיבל טלפון נרגש ממנהל בניין בשכונת רמת אביב. "אין מים בבניין כבר שלוש שעות, יש לי 40 דירות בלי מים ואנשים צועקים עלי. תבוא מיד!" כשהגעתי למחסן המשאבות, ראיתי משאבה חדשה ומתקדמת, אבל לוח הפיקוד שלה עשן קלות והריח של פלסטיק שרוף מילא את החדר. התקלה הייתה פשוטה ביסודה – הגנה על מגע יבש שנכשלה, והמשאבה המשיכה לעבוד עד שהמנוע התחמם ושרף את הקונטקטור. הסיפור הזה חוזר על עצמו פעמים רבות מדי.
לוח פיקוד למשאבה אינו רק קופסת חשמל תלויה על הקיר – הוא מערכת העצבים המרכזית של כל מערכת שאיבה. הוא אחראי על הפעלה אוטומטית, על הגנה מפני תקלות, ועל התאמת הפעולה לצרכים המשתנים של המערכת. בעולם שבו טכנולוגיה מתקדמת והתקנים מתעדכנים כל הזמן, הבנה מעמיקה של עקרון הפעולה, הרכיבים המרכזיים, האוטומציה ותקני הבטיחות הישראליים היא קריטית לכל מי שאחראי על מערכת שאיבה.
כדי להבין באמת איך עובד לוח פיקוד למשאבה, צריך לחשוב עליו כעל "מוח" האחראי על שלושה תפקידים מרכזיים: קבלת החלטות, ביצוע פעולות, ומניעת נזקים. התהליך מתחיל בקבלת קלט – חיישנים שונים מעבירים מידע על מצב המערכת: חיישן לחץ מזהה אם הלחץ במערכת נמוך מדי, חיישן יבש מזהה היעדר מים, ומצוף מגנטי או רגיל מזהה את גובה המים במאגר או בבור ביוב.
לאחר קבלת הקלט, הלוח מעבד את המידע ומחליט האם להפעיל או להפסיק את המשאבה. אם הלחץ במערכת נמוך מדי, הלוח מפעיל את הקונטקטור (מתנע חשמלי) ומעביר זרם למנוע המשאבה. אם מתגלה מצב חריג – כמו מים שאזלו או התחממות יתר – מערכת ההגנה מפסיקה מיד את הפעולה ומונעת נזק יקר.
אבל העניין הופך למעניין יותר כאשר מדברים על אוטומציה מתקדמת. לוחות פיקוד מודרניים כוללים מעבדים זעירים (PLC או מיקרו-בקר) המסוגלים לבצע לוגיקה מורכבת: לסרוג בין שתי משאבות כדי למנוע בלאי חד-צדדי, להפעיל שתי משאבות במקביל בשעות שיא, ולשלוח התראה למנהל המערכת במקרה של תקלה.
לוח פיקוד טיפוסי מורכב מרכיבים שכל אחד מהם ממלא תפקיד קריטי. הבנת התפקיד של כל רכיב חשובה לא רק לטכנאי אלא גם למנהלי תחזוקה המעוניינים לאבחן תקלות ולבצע החלפות במהירות.
בכניסה ללוח נמצא המפסק הראשי – זה המפסק שמנתק את כל האספקה החשמלית ללוח במקרה של צורך. אחריו יש בדרך כלל מגן זרם דלף (מד"ז), רכיב חיוני לפי תקני הבטיחות הישראליים. מגן זרם דלף מזהה הבדל בזרם בין הפאזה לנייטרל ומנתק את המעגל תוך אלפיות שנייה, מונע התחשמלות קטלנית. בישראל, התקן דורש מד"ז בעל רגישות של 30 מיליאמפר למעגלים ביתיים, ו-100 מיליאמפר לעומסים תעשייתיים כבדים.
הקונטקטור הוא המתג האלקטרו-מגנטי האחראי על הפעלה וכיבוי המנוע. כאשר המערכת מחליטה להפעיל את המשאבה, הקונטקטור "נסגר" ומעביר זרם גבוה למנוע. מגן המשאבה (או מגן מנוע טרמי) הוא הרכיב שמגן על המנוע מפני עומס יתר. אם המנוע שואב זרם גבוה מדי – למשל בגלל חסימה במשאבה או מתח נמוך – המגן מזהה עלייה בטמפרטורה ומנתק את המעגל. במערכות תלת-פאזיות, מגן המשאבה כולל גם הגנה מפני העדר פאזה או היפוך פאזות, תקלה נפוצה שעלולה להרוס מנוע תלת-פאזי תוך דקות.
חיישן יבש הוא רכיב קריטי שמונע מהמשאבה לפעול ללא מים. פעולת משאבה יבשה גורמת להתחממות קיצונית ולבלאי מיידי של אטמים ומסבים. ישנן מספר טכנולוגיות לזיהוי מצב יבש: חיישן קיבולי (Capacitive Sensor) שמזהה נוכחות מים דרך דפנות הצינור, חיישן לחץ שמזהה ירידה חדה בלחץ, או מצוף מכני פשוט במאגר. לוחות פיקוד מתקדמים משלבים כמה שיטות במקביל לאמינות מקסימלית.
ממסר זמן מאפשר ללוח לנהל עיכובים: לדוגמה, עיכוב של 5-10 שניות בין הפסקת המשאבה להפעלה מחדש, כדי למנוע "ציקלוס" מהיר שפוגע במנוע. בקר לחץ הוא המפסק שמזהה לחץ נמוך ומפעיל את המשאבה, או לחץ גבוה ומפסיק אותה. במערכות מתקדמות, הבקר הופך להיות טרנסדוסר לחץ אנלוגי המעביר נתונים מדויקים ללוח הפיקוד, המאפשר שליטה עדינה ומדויקת.
המעבר מלוח פיקוד מסורתי ללוח פיקוד חכם הוא כמו המעבר מטלפון רגיל לסמארטפון. לוחות פיקוד מודרניים כוללים יכולות אוטומציה מתקדמות שחוסכות אנרגיה, מפחיתות בלאי וממזערות את הצורך בהתערבות אנושית.
במערכות הכוללות שתי משאבות, הלוח יכול להיות מתוכנת לסרוג באופן אוטומטי בין המשאבות. כל יום (או כל שבוע) המשאבה הראשית משתנה, וכך שתי המשאבות עובדות באופן שווה והבלאי מתפזר באופן אחיד. זה מונע מצב שבו משאבה אחת עובדת כל הזמן ונשחקת, בעוד המשאבה השנייה יושבת ללא שימוש ועלולה להיתקע או להיפסל.
במקרה של עומס גבוה – למשל בשעות הבוקר כאשר כולם מתקלחים במקביל – הלוח יכול לזהות שהמשאבה הראשית לא מספיקה לשמור על הלחץ הנדרש ולהפעיל את משאבת הגיבוי במקביל. כך מערכת האספקה נשארת יציבה גם בשעות שיא.
לוחות פיקוד מתקדמים כוללים מודם GSM או מודול Wi-Fi המאפשר ניטור מרחוק. מנהל הבניין או טכנאי התחזוקה יכולים לקבל התראות בזמן אמת על תקלות, לראות נתוני פעולה (לחץ, זרם, מתח), ואפילו להפעיל או להפסיק את המשאבה מהטלפון הנייד. טכנולוגיה זו חסכה אינספור שעות עבודה ומנעה אסונות במערכות קריטיות.
כאשר מערכת השאיבה נכשלת, הלוח הוא לרוב החשוד הראשון. אבחון נכון מתחיל בשיטתיות ובהבנה של הסימנים הנפוצים.
אם המשאבה לא מגיבה בכלל, יש לבדוק תחילה את המפסק הראשי ואת מגן זרם הדלף. לעיתים קרובות הבעיה היא פשוטה – המד"ז קפץ בגלל לחות או זליגה קלה. אם המפסקים תקינים, יש לבדוק את נוריות הסיגנול בלוח: האם יש נורית שמציינת "מצב יבש" או "עומס יתר"? במקרה כזה, התקלה לא בלוח אלא בתנאי העבודה החיצוניים. אם אין חשמל בכלל בקונטקטור, יש לבדוק את הבקר (לחץ או מצוף) ואת החיווט שלו.
כאשר המשאבה מתניעה אבל נעצרת אחרי זמן קצר, הגורם הנפוץ ביותר הוא הגנה טרמית. מגן המשאבה מזהה עומס יתר ומפסיק את הפעולה. יש לבדוק את הזרם שהמשאבה שואבת לעומת הזרם הנקוב על לוח המנוע. אם הזרם גבוה מדי, ייתכן שיש חסימה במשאבה, מתח נמוך ברשת, או פאזה חסרה במערכת תלת-פאזית. לעיתים הבעיה היא בכיוון הסיבוב – במשאבות תלת-פאזיות, היפוך פאזות גורם למשאבה לסובב בכיוון ההפוך, מה שמפחית את הספיקה ומעלה את הזרם.
לוחות פיקוד אלקטרוניים כוללים רכיבים רגישים יותר, והתקלות שלהם יכולות להיות מורכבות יותר. תקלה נפוצה היא כשל בחיישן הלחץ או בטרנסדוסר, שגורם ללוח לקבל קריאות שגויות ולהפעיל את המשאבה בזמנים לא נכונים. במקרה כזה יש לבדוק את החיווט של החיישן ולוודא שהוא מקבל מתח אספקה תקין (בדרך כלל 12V או 24V DC). כמו כן, יש לבדוק אם המסך או נוריות הסיגנול מציגים קוד שגיאה – רוב היצרנים מספקים טבלת קודי שגיאה שמקלה על האבחון.
כמעט כל לוח פיקוד כולל אופציה למעבר למצב ידני. זהו מצב שבו המשאבה פועלת בהתעלמות מהחיישנים והאוטומציה. מתי משתמשים במצב הזה?
ראשית, במצב חירום – אם חיישן הלחץ התקלקל אך עדיין יש צורך לספק מים, ניתן להפעיל את המשאבה ידנית עד להחלפת החיישן. שנית, בעת תחזוקה ובדיקה – טכנאי יכול להפעיל את המשאבה ידנית כדי לבדוק את הזרם, הרעש, והפעולה הכללית מבלי לחכות לתנאים שיפעילו את המצב האוטומטי. שלישית, כאשר ממלאים מאגר חדש או מערכת חדשה – במצב הידני ניתן להפעיל את המשאבה ללא קשר למצב המים או הלחץ.
אבל חשוב לזכור: מצב ידני מעקף את כל ההגנות האוטומטיות. אם המשאבה פועלת במצב ידני וכל המים אוזלים, היא לא תיעצר אוטומטית ותתחיל לעבוד יבשה. לכן, שימוש במצב ידני צריך להיות מפוקח ומוגבל בזמן.
התקינה הישראלית מחמירה בנושא בטיחות חשמל ומערכות שאיבה, ולצדק. מערכת שאיבה כוללת שילוב של מים וחשמל – שילוב שעלול להיות קטלני אם לא מטופל כראוי.
תקן זה מגדיר את הדרישות להתקנת לוח פיקוד למשאבה במערכות מים. הוא דורש שלוח הפיקוד יהיה מותאם לסביבת העבודה (IP54 לפחות בסביבה לחה), שיכלול הגנת זרם דלף, הגנה טרמית, והגנה מפני מצב יבש. התקן דורש גם תיוג ברור של כל הרכיבים בלוח ושל נקודות החיבור, וכן הוראות תפעול ותחזוקה בעברית.
תקן זה דורש התקנת מגן זרם דלף בכל מעגל חשמלי שקשור למים. הרגישות הנדרשת היא 30 מיליאמפר למעגלים ביתיים ולמשאבות קטנות, ו-100 מיליאמפר למשאבות תעשייתיות. כמו כן, התקן דורש הארקה תקינה של כל הרכיבים המתכתיים במערכת, כולל גוף המשאבה ומסגרת לוח הפיקוד.
במשאבות טבולות, הדרישה למגן משאבה הוא קריטית עוד יותר. המשאבה נמצאת במים, ולכן סיכון ההתחשמלות גבוה במיוחד. התקן דורש שלוח הפיקוד יכלול הגנה מפני זרם יתר, הגנה מפני מתח יתר, והגנה מפני קצר. במשאבות ביוב, התקן דורש גם הגנה מפני חסימה – מנגנון שמזהה עומס יתר ומפסיק את המשאבה לפני שהמנוע ניזוק.
תקן זה דורש שלוח הפיקוד יהיה עשוי מחומרים עמידים באש, ושהחיווט הפנימי יהיה מסודר ומוגן מפני התחממות יתר. במערכות עם הספק גבוה (מעל 10 כ"ס), התקן דורש התקנת גלאי עשן וחום באזור לוח הפיקוד ומערכת כיבוי אוטומטית.
לאחר שבחנו את כל המרכיבים, העקרונות, התקלות והתקנים, הבנו שלוח פיקוד תקין ומותאם הוא לא מותרות אלא הכרח. מערכת שאיבה ללא לוח פיקוד מתאים היא פצצת זמן. היא עלולה לגרום לנזקי מים, לשריפות, להתחשמלות ולהרס של ציוד יקר.
כאשר אתם בוחרים או משדרגים לוח פיקוד, חשוב לשאול את השאלות הנכונות: האם הלוח כולל את כל ההגנות הנדרשות? האם הוא תואם לתקני הבטיחות הישראליים? האם הוא מאפשר אוטומציה ושליטה מרחוק? האם הרכיבים הם מיצרנים מוכרים ואמינים? ומעל הכול – האם הלוח מותאם לסוג המשאבה ולסביבת העבודה שלכם?
ההשקעה בלוח פיקוד איכותי משתלמת כבר אחרי התקלה הראשונה שהיא מונעת. במקרה של דודי ומנהל הבניין ברמת אביב, התקלה עלתה כ-3,000 שקלים לתיקון המנוע והקונטקטור, פלוס אובדן שקט נפשי של עשרות דיירים זועמים. לוח פיקוד מתקדם עם הגנה על חיישן יבש תקינה היה עולה 1,500 שקלים ומונע את כל הסיפור.
לסיכום, לוח פיקוד למשאבה הוא הלב הפועם של מערכת השאיבה. הבנה של עקרון הפעולה, הכרת הרכיבים המרכזיים, יכולת אבחון תקלות, ועמידה בתקני הבטיחות הישראליים – כל אלה הופכים את ההבדל בין מערכת שפועלת בצורה חלקה ואמינה למערכת שמתקלקלת בדיוק כשהכי צריך אותה.
