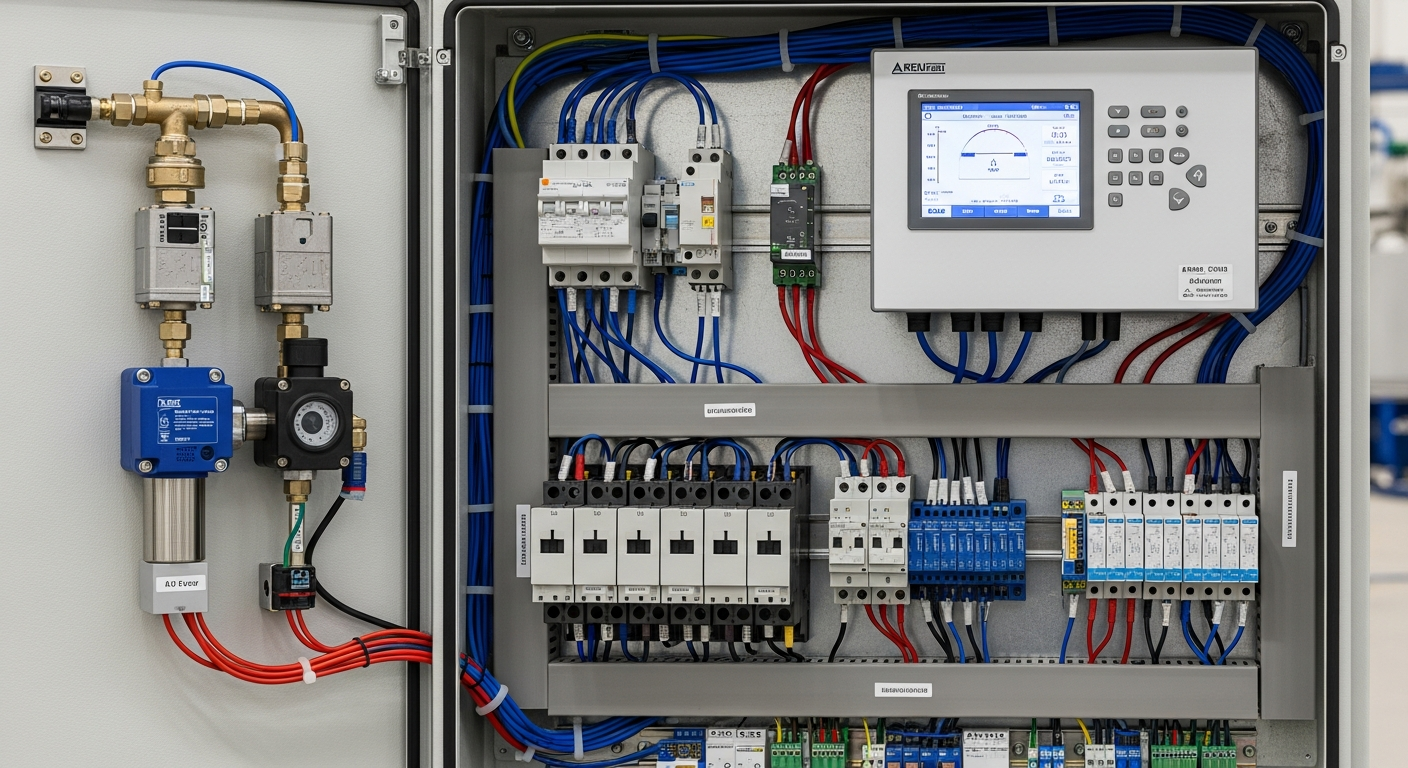

איך בדיוק משאבת מים יודעת מתי להידלק ולכבות? מדוע היא לא עולה על העומס בימים של צריכה מוגברת? התשובה נמצאת בלוח פיקוד למשאבה – המרכיב שהופך מנוע חשמלי פשוט למערכת אינטליגנטית ואוטונומית. בעוד שהמשאבה עצמה מבצעת את עבודת השאיבה, לוח הפיקוד הוא המוח שמנהל, מתזמן ומגן על כל התהליך. הבנת עקרונות הפעולה והרכיבים המרכזיים של לוח פיקוד למשאבה היא קריטית לכל חשמלאי, מהנדס או מנהל תחזוקה שמבקש להבטיח פעולה אמינה ויעילה של מערכת המים.
לוח פיקוד למשאבה פועל על בסיס לולאת משוב פשוטה אך אפקטיבית. המערכת מקבלת אותות כניסה מחיישנים שונים – חיישני לחץ, חיישני מפלס, או מצופים – ומעבדת אותם באמצעות יחידת בקרה. על סמך האותות הללו והלוגיקה המתוכנתת בבקר, הלוח מפעיל או מכבה את מנוע המשאבה דרך מגענים חשמליים. במקביל, מערכת ההגנות הטמעות בלוח עוקבת אחר פרמטרים קריטיים כמו זרם, מתח וטמפרטורה, ומתערבת באופן מיידי במקרה של חריגה מהערכים הבטיחותיים.
התהליך מתחיל כאשר חיישן יבש או חיישן לחץ מזהה צורך בהפעלת המשאבה – למשל, ירידה בלחץ המים או עליית מפלס הנוזל בבור איסוף. הבקר מעבד את האות ושולח פקודה למגען הראשי להידבק, מה שמאפשר זרימת זרם למנוע המשאבה. כל עוד התנאים מחייבים המשך פעולה, המשאבה ממשיכה לפעול. ברגע שהחיישנים מדווחים על השגת הערך הרצוי – למשל, השגת לחץ מספיק או ירידה במפלס הנוזל – הבקר שולח פקודת כיבוי למגען והמשאבה נעצרת.
רוב לוחות הפיקוד המודרניים מציעים לפחות שלושה מצבי הפעלה. במצב ידני, המפעיל שולט ישירות על המשאבה באמצעות מתגים או כפתורים על הלוח, ללא תלות בחיישנים. מצב זה שימושי לצורכי בדיקה, תחזוקה או פעולה חירום. במצב אוטומטי, הלוח פועל באופן עצמאי לחלוטין על בסיס האותות מהחיישנים, ללא צורך בהתערבות אנושית. זהו מצב העבודה הסטנדרטי ברוב המערכות.
בשנים האחרונות נוסף מצב שלישי במערכות מתקדמות – שליטה מרחוק דרך ממשקי תקשורת. באמצעות פרוטוקולי תקשורת כמו Modbus, GPRS או אינטרנט, ניתן לשלוט בלוח הפיקוד ולקבל נתוני סטטוס בזמן אמת ממיקום מרוחק. יכולת זו משמעותית במיוחד במערכות שאיבה מבוזרות או במקומות נידחים, שבהם נוכחות פיזית קבועה אינה מעשית.
המגען (קונטקטור) הוא הרכיב החשמלי האחראי על הפעלה והפסקה פיזית של זרימת החשמל למנוע המשאבה. מדובר במתג אלקטרו-מכני שמופעל באמצעות סליל אלקטרומגנטי. כאשר הסליל מקבל מתח בקרה (בדרך כלל 24V או 230V), הוא יוצר שדה מגנטי שמושך בליסט ומחבר את המגעים הראשיים, ובכך מאפשר זרימת זרם הספק למנוע. מגענים מתוכננים לעמוד במיליוני מחזורי הידבקות, אך עם הזמן המגעים נשחקים ודורשים החלפה.
בלוחות פיקוד למשאבות בהספק גבוה, משתמשים במגענים תלת-פאזיים בעלי קיבולת זרם מתאימה. בנוסף למגע הראשי, מגענים כוללים גם מגעי עזר (Auxiliary contacts) המשמשים לאיתות סטטוס, אינטרלוקינג ומניעת הפעלה בו-זמנית של משאבות בלוחות פיקוד מרובי משאבות. בחירת מגען מתאים לעומס דורשת התייחסות לזרם המנוע בהפעלה (Starting current) ולא רק לזרם הנומינלי, שכן זרמי ההתנעה יכולים להיות גבוהים פי 6-8 מזרם העבודה.
ממסרי ההגנה הם הקו הביטחוני הראשון של המשאבה מפני תקלות חשמליות. הרכיב הקריטי ביותר הוא ממסר ההגנה התרמי (Thermal Overload Relay), המגן על המנוע מפני עומס יתר ממושך. ממסר זה עוקב אחר הזרם הזורם במנוע, ובמקרה של חריגה ממושכת מהזרם הנומינלי, הוא מפסיק את פעולת המגען ומונע נזק למנוע. כיול נכון של ממסר ההגנה התרמי הוא קריטי – כיול גבוה מדי יסכן את המנוע, וכיול נמוך מדי יגרום לקפיצות שווא.
בנוסף לממסר התרמי, לוחות פיקוד מודרניים כוללים הגנות נוספות: מגן משאבה מפני חוסר פאזה (Phase failure protection), מגן מפני היפוך פאזות שעלול לגרום למשאבה לפעול בכיוון ההפוך, מגן מפני תת-מתח ועל-מתח, ומגן מפני קצר חשמלי. כל הגנה מתוכננת לזהות חריגה ספציפית ולהגיב במהירות כדי למנוע נזק למנוע או לציוד המחובר.
החיישנים הם המקור למידע שעליו מבסס הלוח את החלטות ההפעלה. חיישן יבש (Dry run sensor) הוא אחד החיישנים החשובים ביותר בכל מערכת משאבה. תפקידו למנוע הפעלה או להפסיק פעולה כאשר המשאבה נותרה ללא נוזל, מצב המכונה "ריצה יבשה". ריצה יבשה גורמת לחימום מהיר ונזק בלתי הפיך למשאבה, שכן הנוזל משמש לקירור וסיכה. חיישנים אלו יכולים להיות מבוססי מצוף, חיישני מוליכות חשמלית, או חיישני קיבול, והם מגנים על המשאבה מפני אחת התקלות הנפוצות והמזיקות ביותר.
חיישני לחץ משמשים במערכות הגברת לחץ ואספקת מים, ומספקים משוב מתמיד על הלחץ ברשת. בהתבסס על קריאות אלו, הבקר מפעיל או מכבה את המשאבה כדי לשמור על לחץ קבוע. חיישני מפלס, הפועלים בדרך כלל באמצעות מצופים או חיישנים אולטרסוניים, משמשים בבורות איסוף ומאגרים ומודיעים ללוח מתי נדרש לרוקן או למלא את המאגר. איכות החיישנים והתקנתם הנכונה משפיעים ישירות על אמינות כל המערכת.
יחידת הבקרה היא הרכיב שמתרגם את האותות מהחיישנים לפעולות קונקרטיות. בלוחות פיקוד פשוטים, הבקרה מבוססת על ממסרי זמן ורכיבים אלקטרומכניים. בלוחות מתקדמים, משתמשים בבקרים אלקטרוניים מתוכנתים (PLC – Programmable Logic Controller) או במיקרו-בקרים ייעודיים. יחידות בקרה דיגיטליות מציעות גמישות משמעותית, ומאפשרות תכנות לוגיקות פעולה מורכבות, לוחות זמנים מותאמים, רוטציה בין משאבות במערכות מרובות, ושמירת היסטוריית אירועים.
הבקר האלקטרוני מאפשר גם אוטומציה של משאבה מתקדמת, כולל התאמת מהירות הפעולה בהתאם לעומס (בשילוב עם בקר תדר משתנה), זיהוי דפוסי פעולה חריגים, ושליחת התראות דרך SMS או דואר אלקטרוני במקרה של תקלה. בקרים מודרניים כוללים ממשק משתמש גרפי, המאפשר תצוגה ברורה של סטטוס המערכת והגדרת פרמטרים ללא צורך בידע טכני מעמיק.
מפסק ראשי (Main circuit breaker) משמש לניתוק מלא של הלוח מאספקת החשמל, ומהווה נקודת בטיחות ראשונית לצורכי תחזוקה או חירום. בנוסף, כל מעגל בלוח מוגן באמצעות מפסקים אוטומטיים (MCB) או נתיכים, המגנים מפני קצר וזרם יתר. בלוחות מודרניים משלבים גם מגני זליגת זרם (RCD או RCCB), המגנים מפני מגע ישיר או עקיף עם מתח חשמלי ומפחיתים משמעותית את הסיכון לפגיעה חשמלית.
מערך ההגנות כולל גם ספקי כוח עזר (Power supply) המספקים מתח בקרה יציב לבקר ולחיישנים, בדרך כלל 24V DC או 12V DC. יציבות מתח הבקרה חיונית לאמינות המערכת, שכן תנודות מתח יכולות לגרום להפעלות שווא או לכשל בקרה.
כל לוח פיקוד איכותי כולל מערכת חיווי ברורה המציגה את מצב המערכת. נוריות LED מצביעות על פעולה תקינה (ירוק), תקלה (אדום), או מצב המתנה (צהוב/כתום). מדי זרם ומתח מאפשרים ניטור בזמן אמת של הפרמטרים החשמליים. מונה שעות עבודה מתעד את זמן הפעולה המצטבר של המשאבה, ומסייע בתכנון תחזוקה מונעת ובזיהוי דפוסי שימוש חריגים.
לוחות מתקדמים כוללים גם צג LCD או מסך מגע, המציג מידע מפורט על סטטוס המערכת, היסטוריית תקלות, ופרמטרים תפעוליים. ממשק ויזואלי זה מקל משמעותית על אבחון תקלות בלוח פיקוד ועל התאמת הגדרות.
תקלות בלוח פיקוד למשאבה יכולות לנבוע ממגוון גורמים. כשל במגען, לרוב כתוצאה משחיקת מגעים או כשל בסליל ההפעלה, מתבטא בחוסר תגובה של המשאבה או בהפעלה לא יציבה. קפיצה תכופה של ממסר ההגנה התרמי מעידה על עומס יתר במשאבה, בעיה בכיול הממסר, או תקלה במנוע עצמו. כשל בחיישנים – חיישן יבש תקול או חיישן לחץ שאינו מכויל – גורם לפעולה שגויה של המערכת, כמו הפעלה מיותרת או אי-הפעלה כאשר נדרשת.
אבחון ראשוני כולל בדיקת נוריות החיווי על הלוח, מדידת מתחי כניסה ויציאה באמצעות מולטימטר, בדיקת תקינות המפסקים והחיבורים, ובדיקת פיזית של מצב המגענים והממסרים. מומלץ לתעד כל תקלה והטיפול שבוצע, דבר שיסייע בזיהוי דפוסים חוזרים ובמניעת בעיות עתידיות.
תחזוקה מונעת תקופתית היא ההשקעה החשובה ביותר באמינות המערכת. ניקוי תקופתי של הלוח מאבק ולכלוך, הידוק מחדש של חיבורים חשמליים, בדיקת תקינות המגענים וממסרי ההגנה, כיול חיישנים, ובדיקת מתחי אספקה – כל אלו צריכים להתבצע לפחות אחת לשישה חודשים במערכות קריטיות, ואחת לשנה במערכות רגילות.
במסגרת התחזוקה יש לבדוק גם את מצב המאווררים (אם קיימים), ניקיון פתחי האוורור, ומצב הדלת והאטמים. רטיבות או חדירת מים ללוח הם אויבו המושבע של ציוד חשמלי, ויש להבטיח שהלוח מותקן בסביבה מתאימה ומוגנת.
לוחות פיקוד למשאבות בישראל חייבים לעמוד בתקנות החשמל ובתקני הבטיחות הרלוונטיים. תקן ישראלי ת"י 61439 (המקביל לתקן הבינלאומי IEC 61439) מגדיר את הדרישות ללוחות חשמל מתח נמוך, כולל דרישות מכאניות, חשמליות ותרמיות. לוחות פיקוד למערכות כיבוי אש כפופים גם לדרישות מחמירות יותר לפי תקן NFPA 20 ותקני כיבוי אש ישראליים.
בעת רכישת לוח פיקוד יש לוודא שהוא נושא תו תקן מוסמך, שהתיעוד הטכני שלם וכולל תרשים חד-קווי ותרשים חיווט מפורט, ושהוא מותאם למתח ולתדירות החשמל בישראל (230V/400V, 50Hz). התקנת לוחות פיקוד חייבת להתבצע על ידי חשמלאי מוסמך בלבד, והחיבור לרשת החשמל דורש דיווח למחלקת החשמל ברשות המקומית.
לוח פיקוד למשאבה הוא הרבה יותר ממתג הפעלה פשוט. זהו מרכז בקרה מתוחכם שמשלב חומרה אלקטרומכנית, בקרה אלקטרונית, חיישנים ומערכות הגנה, והופך מערכת שאיבה לאוטונומית, יעילה ובטוחה. הבנת עקרונות הפעולה והרכיבים המרכזיים של לוח הפיקוד מאפשרת בחירה נכונה, התקנה מקצועית, תפעול אמין ותחזוקה מונעת אפקטיבית.
עבור חשמלאי תעשייה, מהנדסי חשמל ומנהלי תחזוקה, ידע זה הוא כלי עבודה חיוני. כאשר לוח הפיקוד מתוכנן, מותקן ומתוחזק כראוי, הוא מבטיח שנים רבות של פעולה תקינה, חוסך עלויות תחזוקה ומונע תקלות יקרות. במערכות קריטיות – אספקת מים לבניינים, מערכות כיבוי אש, או תהליכים תעשייתיים – האמינות של לוח הפיקוד עשויה להוות את ההבדל בין פעולה רציפה לבין השבתה ממושכת.
בחירת לוח פיקוד איכותי מספק מהימן, התקנתו על ידי אנשי מקצוע, ותחזוקתו השוטפת – אלו הם שלושת עמודי התווך של מערכת שאיבה מוצלחת. לוח הפיקוד הוא המוח, והמוח צריך להיות חד, ערני ומוגן כדי לנהל את זרימת המים ביעילות ובבטיחות מקסימלית.
