כיצד מתכננים לוח פיקוד למשאבה שעומד בדרישות התקן הישראלי, עובד באמינות גבוהה, ומאפשר מעבר חלק בין מצבים אוטומטיים למצבי חירום ידניים? השאלה הזו עומדת בלב כל פרויקט תשתיתי מקצועי בישראל, משום שלוח פיקוד שנבנה נכון לא רק מפעיל את המשאבה – הוא מגן עליה, מונע תקלות, ומבטיח עמידה מלאה בתקני הבטיחות והחשמל הישראליים.
במאמר זה אסקור את עקרון הפעולה של לוח פיקוד למשאבה בהתאמה לדרישות הרגולטוריות הישראליות, את הרכיבים המרכזיים שחובה לכלול, את מערכות האוטומציה המתקדמות, כיצד לאבחן ולפתור תקלות בלוח פיקוד בצורה מקצועית, מתי ואיך להפעיל מצבי הפעלה ידנית, ואילו תקני בטיחות ישראליים חלים על כל לוח פיקוד במתקן מסחרי או תעשייתי.
לוח פיקוד למשאבה פועל על בסיס שרשרת בקרה סגורה: חיישן – עיבוד – פעולה – משוב. כאשר הלחץ במערכת יורד מתחת לסף שנקבע, חיישן יבש או חיישן לחץ שולח אות ללוח הפיקוד. הבקר מעבד את האות, בודק שהתנאים מאפשרים הפעלה (אין תקלה, יש מים במאגר, אין חום יתר), ומפעיל את המגען החשמלי שמעביר זרם למנוע המשאבה.
בשלב הבא, הלוח ממשיך לעקוב אחר הפרמטרים התפעוליים: זרם חשמלי, לחץ במערכת, טמפרטורת המנוע, ומשך זמן הפעולה. אם הלחץ מתייצב – המשאבה ממשיכה לפעול. אם הלחץ עולה מעל הסף המוגדר – הלוח שולח אות כיבוי למגען, והמשאבה נדממת עד לירידה הבאה בלחץ.
במקביל, מגן משאבה מובנה בלוח (ממסר תרמי או דיגיטלי) מנטר את הזרם בכל אחד מהפאזות. אם המנוע שואב יותר מדי זרם בגלל חסימה, או אם נוצר מצב של ריצה יבשה, המגן מנתק את האספקה ומפעיל חיווי אזהרה או זמזם.
מערכות מתקדמות מצוידות בבקר דיגיטלי או PLC, המאפשר לא רק הפעלה וכיבוי, אלא גם ניטור רציף של ביצועי המשאבה, שמירת יומן אירועים, ושליחת התראות מרחוק. כך למשל, אם המשאבה מנסה להידלק ונכשלת בגלל מתח נמוך או זרם גבוה מדי, הבקר רושם את האירוע, מונע נסיונות חוזרים מיותרים, ומאפשר למפעיל לקבל אזהרה לפני שהבעיה הופכת לקריטית.
כל לוח פיקוד למשאבה איכותי כולל שישה רכיבים בסיסיים, שכל אחד מהם ממלא תפקיד חיוני:
מפסק הזליגה מגן על המשתמשים ועל הציוד מפני מגע מסוכן או זליגת זרם לארקה. לפי התקן הישראלי ת"י 1210 (המבוסס על IEC 60364), כל מערכת שאיבה נייחת במתקן מסחרי חייבת להיות מוגנת במפסק זליגה בעל רגישות 30mA או 300mA, בהתאם לסוג המתקן. במתקנים קריטיים כמו מערכות כיבוי אש, יש לתכנן מערך הגנות כפול עם פיקוח תקלה.
המגען הוא ממסר כוח, שתפקידו לסגור את המעגל החשמלי בין המקור החשמלי למנוע המשאבה. מגענים מודרניים כוללים מגעי עזר, המאפשרים למערכת הבקרה לדעת האם המגען אכן נסגר או נשאר פתוח, ובכך למנוע מצבים מסוכנים של "הפעלה פנטום".
הממסר התרמי מגן על המנוע מפני עומס יתר. הוא מתוכנן לזהות עלייה הדרגתית בזרם, ולנתק את המעגל לפני שהמנוע נפגע. ברלה דיגיטלית, אפשר לתכנת גם הגנה מפני תת-מתח, חוסר פאזה, וחוסר סימטריה בזרם – תקלות שכיחות במיוחד במתקנים ישנים עם תשתית חשמל בעייתית.
הבקר הוא הרכיב שמאפשר פעולה אוטומטית. ממסר לחץ מכני מזהה ירידה בלחץ ומפעיל את המשאבה. מצוף מזהה עליית מפלס (בבור ביוב) ומפעיל את המשאבה לשאיבה. בקר דיגיטלי מאפשר תזמון, ספירת שעות עבודה, בקרה על שתי משאבות בזו אחר זו, ושליחת אזהרות מרחוק.
הגנת ריצה יבשה היא אחת החיוניות ביותר בכל לוח פיקוד למשאבה. חיישן יבש אלקטרודי או חיישן לחץ מנטר את נוכחות המים במקור השאיבה, ומונע הפעלת המשאבה אם אין מים מספיקים. פעולה יבשה גורמת לחימום מהיר של המשאבה ולשריפת חותמי הפיר, ולכן הגנה זו אסורה להתעלם ממנה.
כל לוח צריך לכלול חיווי ברור: נורות לפעולה תקינה, תקלה, הפעלה ידנית, וכיבוי. מתג ידני/אוטומטי מאפשר למפעיל לעבור בין מצב אוטומטי מלא למצב ידני לצורך תחזוקה, בדיקה או מצב חירום.
בעידן הדיגיטלי, מערכות בקרה מתקדמות הפכו לסטנדרט בפרויקטים גדולים. בקרים כמו Delta, Presflo, או מערכות PLC מאפשרים לא רק הפעלה אוטומטית של משאבה אחת, אלא ניהול מלא של מערכת משאבות מרובות, כולל:
מערכות אלו לא רק חוסכות באנרגיה – הן גם מפחיתות משמעותית את הסיכון לתקלות, משום שהן זוהות בעיות בשלב מוקדם ומאפשרות תחזוקה מונעת.
כאשר המשאבה אינה פועלת כצפוי, רוב המקרים מתחילים מבדיקת לוח הפיקוד. הנה תהליך אבחון מקצועי ושיטתי:
ודא שהמפסק הראשי מופעל, שהזליגה לא קפצה, ושיש מתח תקין בכניסה ללוח. חוסר פאזה או מתח נמוך יכולים למנוע הפעלה תקינה של המגען או הבקר.
בדוק את המצוף, חיישן הלחץ, או החיישן היבש. חיישן יבש פגום או מכויר לא נכון עשוי למנוע הפעלה גם כאשר יש מים מספיקים. בדוק את החיבור החשמלי, את כיול הסף, ואת נקיון האלקטרודות.
אם הממסר התרמי קפץ, יש לאפס אותו (לחיצה על כפתור Reset), אך חשוב להבין מדוע הוא קפץ. אולי הזרם עלה בגלל חסימה, או שהכיול שגוי. אל תאפס שוב ושוב מבלי לחקור את הסיבה.
בדוק שהמגען נסגר כשהמשאבה אמורה לפעול. אם המגען מקשקש או לא נסגר, ייתכן שהסליל שלו פגום או שהמתח נמוך מדי. בדוק גם את מצב המגעים – מגען ישן יכול להצטבר בפחם ולא להעביר זרם כראוי.
במערכות דיגיטליות, בדוק את הפרמטרים שהוגדרו בבקר. ייתכן שסף ההפעלה שונה בטעות, או שהמערכת נמצאת במצב ניטור בלבד. בדוק גם את יומן השגיאות – הוא יכול לספר לך בדיוק מה גרם לעצירת המשאבה.
הדוק את כל הברגים בנקודות החיבור, במיוחד במגען ובממסר התרמי. בורג רופף יכול ליצור התנגדות, חימום וחוסר מגע. בדוק גם את מצב הכבלים – כבל שנפגע או נחשף עלול ליצור קצר, עומס, או מצב מסוכן.
כל לוח פיקוד איכותי חייב לכלול מתג ידני/אוטומטי. מצב הפעלה ידנית מאפשר למפעיל לעקוף את הבקר האוטומטי ולהפעיל את המשאבה ישירות. מתי צריך להשתמש במצב זה?
חשוב לזכור: מצב ידני עוקף את כל ההגנות האוטומטיות, לכן יש לפקח על המשאבה בעת הפעלה ידנית, ולעולם לא להשאיר אותה במצב זה ללא השגחה.

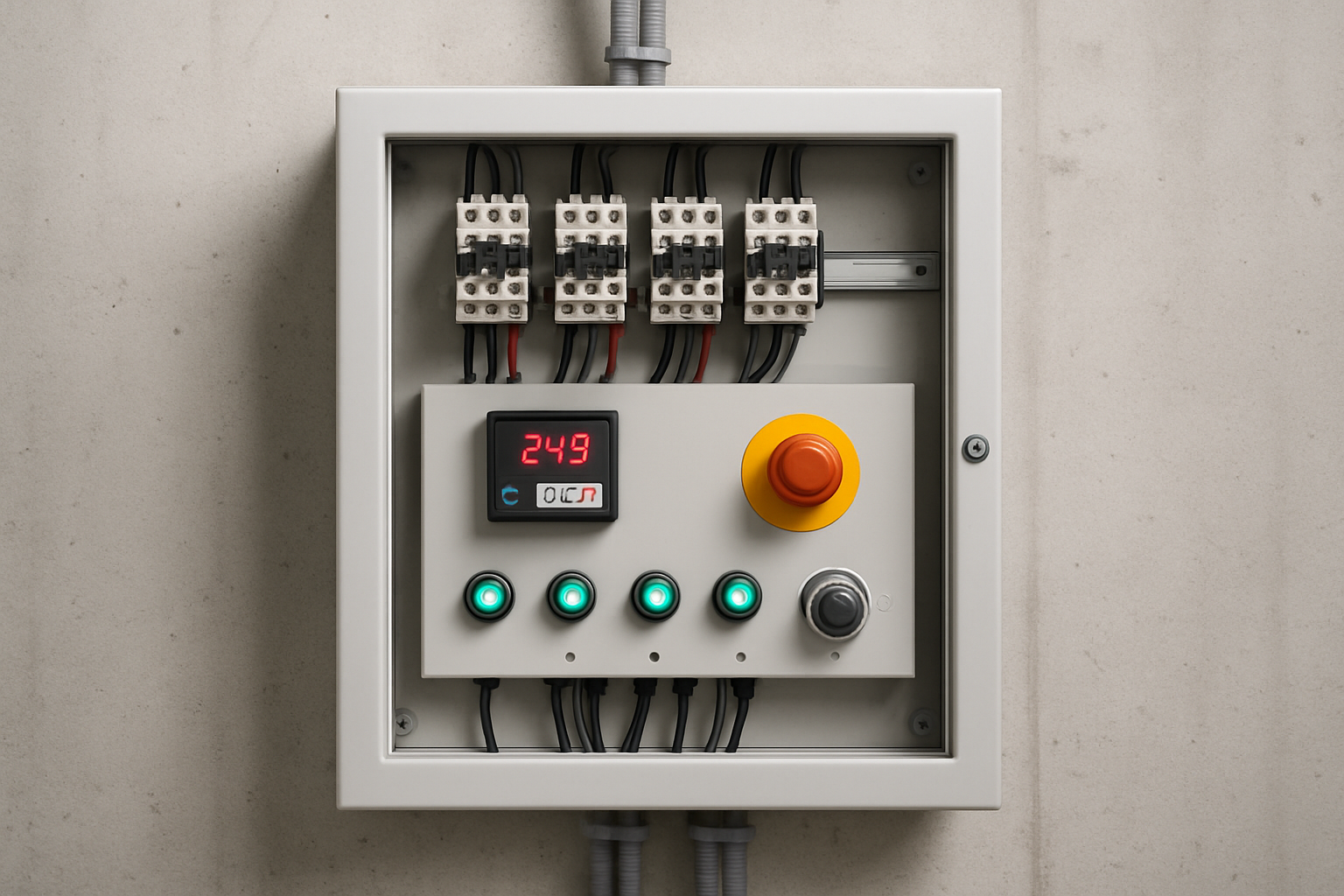

כל לוח פיקוד למשאבה במתקן מסחרי, ציבורי או תעשייתי בישראל חייב לעמוד בתקנים ישראליים מחמירים. להלן הדרישות העיקריות:
התקן הישראלי ת"י 1210 (המבוסס על IEC 60364) קובע דרישות יסוד לכל התקנת חשמל, כולל לוחות חשמל ובקרה. בין הדרישות:
התקן ת"י 4951 (המבוסס על IEC 61439) קובע דרישות מכניות, תרמיות וחשמליות ללוחות חשמל. בין הדרישות:
משרד הכלכלה והתעשייה, באמצעות המפקח על החשמל, דורש שכל לוח פיקוד במתקן ציבורי יבדק על ידי חשמלאי מוסמך ויעמוד בבדיקות תקופתיות. בנוסף, יש לשמור תיעוד של:
בפרויקטים גדולים או במערכות כיבוי אש, ייתכן שתידרש גם בדיקה של גורם חיצוני או יועץ בטיחות חשמל.
לסיכום, הנה מספר המלצות מקצועיות שיעזרו לכם לבחור ולהתקין לוח פיקוד איכותי ובטיחותי:
לוח פיקוד למשאבה שנבנה נכון, מותקן כראוי, ומתוחזק באופן קבוע, מבטיח פעולה אמינה, בטוחה ויעילה לאורך שנים. השקעה בלוח פיקוד איכותי והקפדה על תקני בטיחות ישראליים היא לא רק דרישה חוקית – היא גם הביטוח הטוב ביותר מפני תקלות יקרות והשבתות בלתי צפויות.
