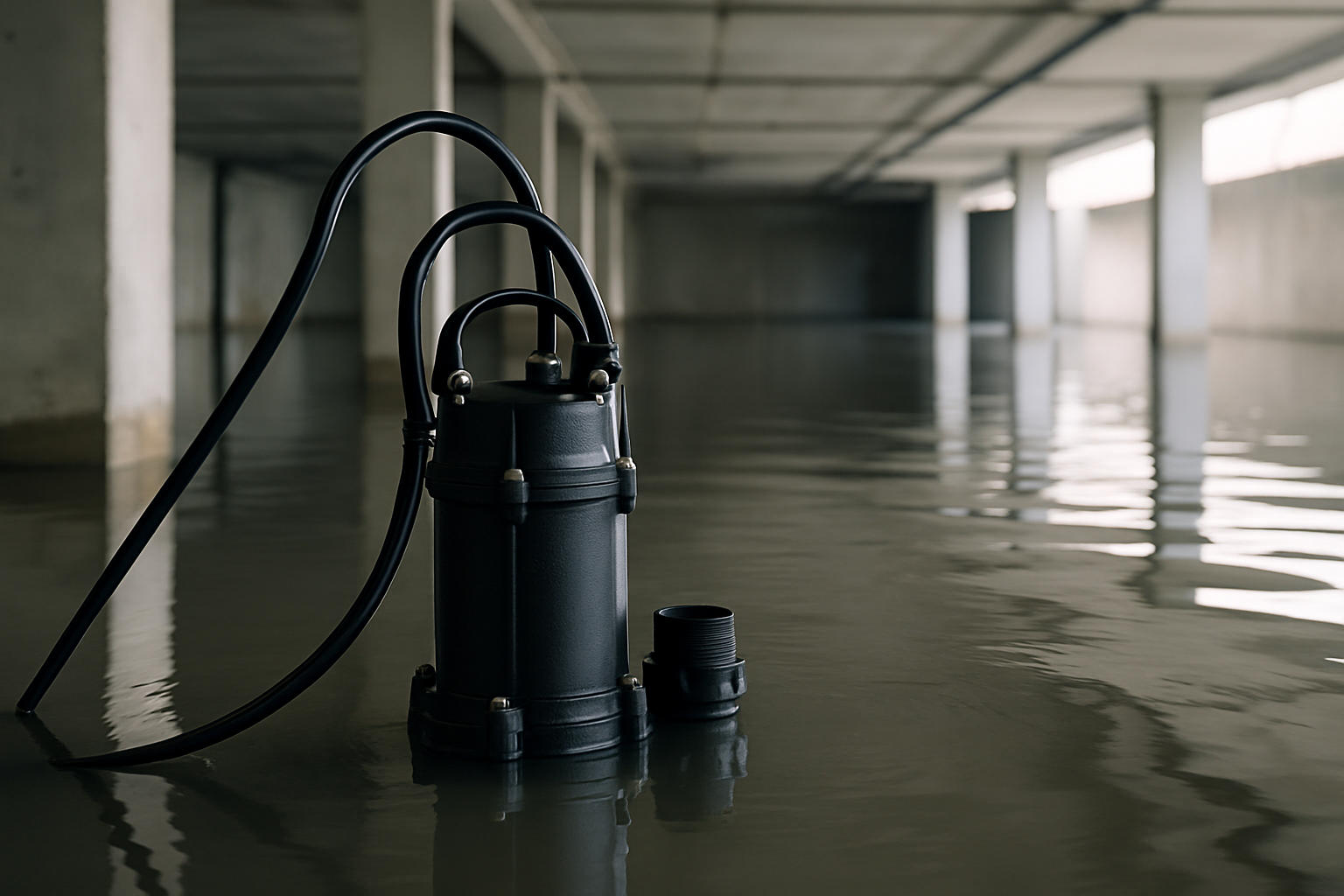

הצפה במרתף או בחניון תת-קרקעי היא אחד התרחישים המטרידים ביותר עבור כל בעל נכס. השפכים עולים, המים מתאספים, והנזק עלול להיות אדיר. בשעות האלה אתם מבינים שהמשאבה שהתקנתם לא תואמת את הצורך האמיתי, או שפשוט לא קיימת כזו. משאבות טבולות לביוב הן הפתרון הנדרש לסילוק שפכים ומי ביוב ממרתפים, חניונים תת-קרקעיים ומקלטים, אך לא כל משאבה נולדה שווה. בחירה נכונה של משאבה מחייבת הבנה של סוגי המשאבות השונים, יכולות השאיבה, דרישות ההתקנה והתאמה לסביבה הספציפית. במאמר זה נבחן לעומק את כל הפרמטרים הקריטיים לבחירת משאבת ביוב טבולה נכונה, מסוגי המשאבות ועד לאבחון תקלות.
שוק משאבות הביוב מציע שלושה סוגים עיקריים של משאבות טבולות, כאשר כל אחת מתאימה לסוג שונה של שפכים ותנאי שימוש. הסוג הראשון הוא משאבת גרינדר או משאבה טוחנת, המצוידת במנגנון חיתוך וטחינה מתקדם. המשאבה מפרקת מוצקים גדולים לחלקיקים קטנים לפני השאיבה, מה שמאפשר לה להתמודד עם פסולת קשה כמו שומנים, שיער, סיבים ואפילו פריטים קטנים שנפלו לביוב. משאבות גרינדר מתאימות במיוחד למרתפים ביתיים או עסקיים בהם הביוב כולל גם שירותים ומטבחים, ומועברת לצנרת צרה בקוטר 40-50 מ"מ.
הסוג השני הוא משאבת וורטקס, שמתבססת על טכנולוגיה שונה לחלוטין. במקום להשתמש במאיץ סגור עם להבים, משאבת הוורטקס פועלת באמצעות מאיץ פתוח היוצר מערבולת אוויר שמושכת את הנוזלים והמוצקים. הטכנולוגיה הזו מאפשרת מעבר חופשי של מוצקים גדולים יחסית – עד 80 מ"מ בקוטר – ללא סיכון לסתימה. משאבות וורטקס אידיאליות לחניונים תת-קרקעיים, מתקנים תעשייתיים ומקומות בהם הביוב כולל פסולת גסה שאין צורך לטחון אותה. משאבות אלה מתאפיינות במערכת פשוטה יחסית, פחות רגישות לבלאי ודורשות פחות תחזוקה.
הסוג השלישי הוא משאבה חצי-טבולה או משאבה עם מנוע יבש. בניגוד למשאבות הטבולות לחלוטין, במשאבות אלה המנוע נשאר מעל לפני המים ורק האימפלר והגוף נמצאים בתוך הנוזל. משאבות חצי-טבולות מתאימות לשאיבה רציפה ממיכלים גדולים או בורות עמוקים, וחיות יותר זמן במקומות שבהם רמת הביוב נשארת גבוהה כל הזמן. הן מספקות ספיקה גבוהה מאוד, אך דורשות התקנה מקצועית ומורכבת יותר.
משאבת גרינדר מצוינת בטיפול בפסולת קשה ומגוונת, אך היא יקרה יותר בתחזוקה ודורשת החלפה תקופתית של להבי החיתוך. משאבת וורטקס חסכונית בתחזוקה ואמינה לטווח ארוך, אך פחות מתאימה לסביבות שבהן יש צורך להעביר את הביוב למרחקים גדולים או גבהים רבים. משאבה חצי-טבולה מספקת ביצועים מעולים אך מחייבת מיכל ניקוז גדול ומתוכנן מראש, ולכן פחות נפוצה בפרויקטים קטנים.
משאבות טבולות לביוב נפוצות במיוחד בחניונים תת-קרקעיים, שם הן מהוות את הפתרון היחיד למניעת הצפה. חניונים אלה אוספים מי נגר ממכוניות, מי גשם שזורמים דרך הכניסה, ולעיתים גם שפכים ממתקני השירות בחניון. משאבה טבולה לחניון צריכה להיות עם כושר שאיבה גבוה – בדרך כלל בין 10 ל-30 מ"ק לשעה, תלוי בשטח החניון ובקצב הניקוז הנדרש. רוב החניונים דורשים משאבת וורטקס בגלל המעבר החופשי הגדול והיכולת להתמודד עם פסולת גסה כמו חול, אבנים ואשפה.
מרתפים במבני מגורים ועסקים מציבים אתגרים שונים. במרתפים מתגוררים לעיתים דיירים, ולכן הביוב כולל שפכים שחורים (מאסלות), מים אפורים (מקלחות וכיורים) ולעיתים שומנים ממטבחים. במקרה זה, משאבת גרינדר היא הבחירה המועדפת, כיוון שהיא מטחנת את הפסולת המוצקה ומאפשרת שאיבה דרך צנרת צרה. בנוסף, חשוב לשים לב שבמרתפים שבהם יש אוכלוסייה, דרישות התקן הישראלי מחמירות יותר ביחס לגיבוי ואמינות המערכת.
מתקנים תעשייתיים, מקלטים, מבני ציבור ובתי חולים דורשים משאבות ייעודיות לפי סוג הביוב. לדוגמה, במקלט אזרחי המשמש כמחסן או כחדר ספורט, משאבת וורטקס פשוטה עשויה להספיק. אולם במקלט המשמש כמקום מגורים זמני, יידרש כושר שאיבה גבוה יותר ומשאבה עם מערכת טיהור או טחינה מתקדמת.
חישוב כושר השאיבה הנכון הוא הצעד הקריטי ביותר בבחירת משאבת ביוב למרתף או לחניון. כושר השאיבה נמדד בשני פרמטרים מרכזיים: ספיקה (מטר מעוקב לשעה או ליטר לדקה) ועומק הרמה (מטרים). הספיקה מייצגת את נפח המים שהמשאבה מסוגלת להעביר ביחידת זמן, והעומק מייצג את הגובה שאליו המשאבה מסוגלת להעלות את המים מול כוח הכבידה.
כדי לחשב את הספיקה הנדרשת, עליכם לקחת בחשבון את נפח הנוזלים המצטבר במיכל הניקוז בזמן גשם או שימוש רגיל. נוסחה פשוטה: חשבו את שטח הרצפה של המרתף או החניון במ"ר, הכפילו בגובה המים המותר המקסימלי (בדרך כלל 20-30 ס"מ) וחלקו בזמן הרצוי לניקוז (בשעות). לדוגמה, חניון בשטח 200 מ"ר שמותר בו למים לעלות ל-30 ס"מ (60 מ"ק), ואתם רוצים לרוקן אותו תוך שעתיים, דורש משאבה בספיקה של לפחות 30 מ"ק לשעה.
עומד ההרמה הוא הפרמטר השני. אם הביוב צריך לעלות 5 מטרים מהמרתף עד לקולטן הראשי, חייבים לבחור משאבה שמדורגת לפחות ל-8 מטרים, כדי להבטיח מרווח בטיחות. בנוסף, חשוב להתחשב באובדן חיכוך בצנרת – כל 10 מטרים של צינור אופקי שווים לערך למטר אחד של הרמה אנכית. צינורות צרים מגבירים את החיכוך, ולכן חשוב לתכנן את קוטר הצינור בהתאם. משאבת גרינדר עובדת עם צינורות בקוטר 40-50 מ"מ, בעוד משאבת וורטקס דורשת 80-100 מ"מ.
נקודה נוספת שחשוב להזכיר היא זמן ריצה והספק המנוע. משאבה חזקה מדי תרוקן את המיכל מהר מדי ותפעל בפעימות קצרות שיכולות לפגוע במנוע. משאבה חלשה מדי לא תספיק לפנות את המים והצפה תתרחש. חישוב נכון מאזן בין הספיקה, עומק ההרמה וזמן הריצה האופטימלי.
התקנה נכונה של משאבה טבולה לביוב מתחילה בתכנון מיכל הניקוז. המיכל צריך להיות עמוק מספיק כדי לאפשר למשאבה להיות מוטבלת לחלוטין גם ברמת מים נמוכה, אך לא עמוק מדי – מומלץ עומק של 80-120 ס"מ. קוטר המיכל צריך להתאים לגודל המשאבה ולאפשר גישה נוחה לתחזוקה. חשוב להתקין צינור כניסה מוטה שיוביל את השפכים אל המיכל מבלי ליצור מפלי מים חזקים שעלולים לסחוף אוויר ולפגוע בפעולת המשאבה.
המשאבה עצמה צריכה להיות מורכבת על בסיס יציב בתחתית המיכל, או מותקנת על מדריכים שמאפשרים הורדה והעלאה נוחה לצורך תחזוקה. חיבור הצנרת צריך להיות בעזרת צינורות קשיחים או גמישים עמידים ללחץ, עם שסתום אל-חזור בקו היציאה למניעת זרימה חוזרת. התקנת שסתום בידוד היא חובה, כדי לאפשר הורדת המשאבה לתחזוקה מבלי לרוקן את כל הצנרת.
כל משאבת ביוב למרתף או לחניון חייבת להיות מצוידת במערכת הפעלה אוטומטית. המערכת הנפוצה ביותר היא מצוף מגנטי שמופעל כאשר מפלס המים עולה ומכובה כאשר הוא יורד. חשוב להתקין את המצוף בגובה נכון – לא גבוה מדי (שיגרום לעומס על המערכת) ולא נמוך מדי (שעלול להביא לריצה יבשה ולפגיעה במנוע). לחלופין, ניתן להתקין לוח פיקוד למשאבת ביוב עם חיישני לחץ או חיישנים אולטרסוניים, שמספקים בקרה מדויקת ואמינה יותר.
במערכות קריטיות כמו חניונים ציבוריים או מבני מגורים רב-קומתיים, מומלץ להתקין שתי משאבות במקביל עם לוח פיקוד כפול, כך שאם אחת נכשלת, השנייה תיכנס לפעולה אוטומטית. זה מבטיח אמינות מרבית ומונע הצפות בזמן תקלה.
התקלה הנפוצה ביותר במשאבות טבולות לביוב היא סתימה של האימפלר או מערכת החיתוך. במשאבת גרינדר, סימנים אופייניים לסתימה הם רעש מוזר, ירידה בספיקה וחימום יתר של המנוע. כדי לאבחן זאת, יש להוריד את המשאבה, לפרק את מכסה האימפלר ולבדוק אם יש חסימה בלהבים או בפתח היניקה. במשאבת וורטקס, סתימה פחות שכיחה אך יכולה להתרחש אם נכנס עצם גדול מדי שתוקע את המאיץ.
תקלה נוספת היא כשל במערכת המצוף או החיישן. אם המשאבה אינה מתניעה כאשר מפלס המים עולה, או שהיא ממשיכה לפעול גם כשהמיכל ריק, הבעיה היא כנראה במערכת ההפעלה האוטומטית. בדקו אם המצוף נתקע בעמדה קבועה, או אם החיישן מלוכלך ומכוסה בשומן או משקעים. לעיתים ניתן לנקות את המצוף ולהחזירו לפעולה, אך במקרים מסוימים יש להחליף אותו.
כשל במנוע עצמו הוא תקלה חמורה יותר. סימנים אופייניים הם ריח שרוף, חוסר תגובה למתח חשמלי או רעש חזק במיוחד. אם המנוע התחמם יתר על המידה בגלל ריצה יבשה (כאשר המשאבה פעלה ללא מים), סביר שהאטמים שלו ניזוקו ונוזלים חדרו פנימה. במקרה כזה, יש לסגור מיד את החשמל, להוציא את המשאבה ולשלוח אותה לטכנאי מוסמך. ריצה יבשה היא אחת הסיבות הנפוצות ביותר לכשל במשאבות ביוב, ולכן חשוב להקפיד על מערכת הפעלה אוטומטית תקינה.
תקלה נוספת היא דליפה מהחיבורים. אם אתם מזהים רטיבות או מים מחוץ למיכל הניקוז, בדקו את כל החיבורים והאטמים. חשוב להשתמש באטמי גומי איכותיים ולהדק את הברגים כראוי. זכרו שמשאבות טבולות עובדות בלחץ, ולכן כל חולשה בחיבור תתבטא בדליפה.
בחירת חומר הגלם של המשאבה קריטית, במיוחד בסביבות קורוזיביות או כימיות. במרתפים רגילים, משאבה מברזל יצוק או נירוסטה 304 תספיק ברוב המקרים. אולם במתקנים תעשייתיים שבהם הביוב מכיל חומרים כימיים, שומנים כבדים או מלחים, מומלץ להשתמש במשאבה מנירוסטה 316 או מפולימרים מיוחדים כמו PVDF. חומרים אלה עמידים בפני קורוזיה ומבטיחים חיי שירות ארוכים יותר.
נקודה חשובה נוספת היא טמפרטורת הנוזל. רוב משאבות הביוב הטבולות מתוכננות לעבוד בטמפרטורות של עד 40 מעלות צלזיוס. במתקנים שבהם הביוב חם יותר (למשל, ממטבחים תעשייתיים), יש להזמין משאבה ייעודית שמסוגלת להתמודד עם טמפרטורות גבוהות יותר.
בפרויקט שביצעתי בחניון תת-קרקעי של בניין משרדים בתל אביב, התקנו שתי משאבות וורטקס בהספק 15 מ"ק לשעה כל אחת, עם לוח פיקוד כפול. הסיבה לכך היא שהחניון משרת כ-150 כלי רכב ביום, והסיכון להצפה במקרה של גשם כבד היה גבוה מאוד. המערכת הכפולה הבטיחה יתירות מלאה, וכעת, גם כאשר אחת המשאבות בתחזוקה, השנייה ממשיכה לפעול ללא הפרעה.
בפרויקט אחר במרתף של בניין מגורים בחולון, התקנו משאבת גרינדר בהספק 8 מ"ק לשעה עם מעבר חופשי של 40 מ"מ. המרתף שימש דירת מגורים עם מטבח מלא, שירותים ומקלחת, ולכן הדרישה הייתה משאבה שמסוגלת לטחון פסולת ביתית. המשאבה התחברה לצינור בקוטר 50 מ"מ שהעלה את השפכים 6 מטרים אנכית עד לקולטן העירוני.
בחירת משאבת ביוב טבולה למרתף או לחניון אינה פשוטה, אך עם הבנת הסוגים השונים, חישוב נכון של כושר השאיבה, התקנה מקצועית ואבחון מוקדם של תקלות, תוכלו להבטיח פתרון אמין ויעיל לשנים רבות. זכרו תמיד להתאים את המשאבה לסוג הביוב, לספיקה הנדרשת ולתנאי הסביבה הספציפיים. אם אתם מתמודדים עם סביבה תעשייתית או קורוזיבית, השקיעו בחומרים עמידים. אם אתם צריכים אמינות מקסימלית, שקלו התקנת שתי משאבות במקביל עם מערכת בקרה כפולה.
לסיום, אל תזלזלו בתחזוקה שוטפת. ניקוי תקופתי של המיכל, בדיקת המצוף והחיישנים, ובדיקה חזותית של המשאבה והצנרת – כל אלה יכולים למנוע תקלות יקרות ולהאריך את חיי המערכת. אם אתם זקוקים לייעוץ מקצועי או להתקנת משאבה חדשה, אני ממליץ לפנות למומחה בתחום שיכול להתאים לכם את הפתרון המדויק לצורכיכם.
