באפריל 2025 נכנס לתוקף תיקון משמעותי לתקן הישראלי 1951 בדבר לוחות פיקוד למשאבות, שמחייב הוספת רכיבי בטיחות חדשים במערכות שאיבה מסוגים שונים. אלה אינם עוד המלצות מקצועיות – מדובר בחובות חוקיות עם מועד אכיפה ברור. חלק מהעדכונים נוגעים לרכיבי ליבה שצריך להכיר היום: מגן משאבה אלקטרוני משודרג, חיישן יבש כפול במערכות קריטיות, ומערכות אוטומציה עם תיעוד דיגיטלי לתקלות בלוח פיקוד. מי שלא מעדכן את המערכות עלול למצוא את עצמו במצב שבו הביטוח מסרב לפצות על נזק עקב אי עמידה בתקן.
לוח פיקוד למשאבה פעל במשך עשרות שנים על בסיס עקרון פשוט: קבלת אות מחיישן אחד, העברתו ליחידת בקרה פשוטה, והפעלת הקונטקטור או המגן המגנטי. התיקון החדש לתקן הישראלי מחייב מעבר לעקרון פעולה כפול – מערכת בקרה עם אימות צולב של אותות מכמה חיישנים, תיעוד דיגיטלי של כל אירוע, והפעלה דו-שלבית של המשאבה במצבי סיכון. במילים פשוטות: לוח פיקוד מודרני צריך לאמת שהמידע שהוא מקבל נכון לפני שהוא מפעיל את המשאבה, ולתעד כל פעולה לצורך אבחון תקלות עתידי.
המשמעות המעשית היא שבמקום חיישן יבש יחיד, מותקנים כיום שני חיישנים במרחק מדוד זה מזה, ובמקום ממסר פשוט מותקן בקר דיגיטלי שמנתח את המידע. המערכת פועלת בלולאת בדיקה תמידית: בכל שנייה היא בודקת את תקינות החיישנים עצמם, משווה בין הנתונים, ומזהה סתירות. רק כאשר שני החיישנים מאשרים את אותו מצב, המערכת מאפשרת הפעלת המשאבה.

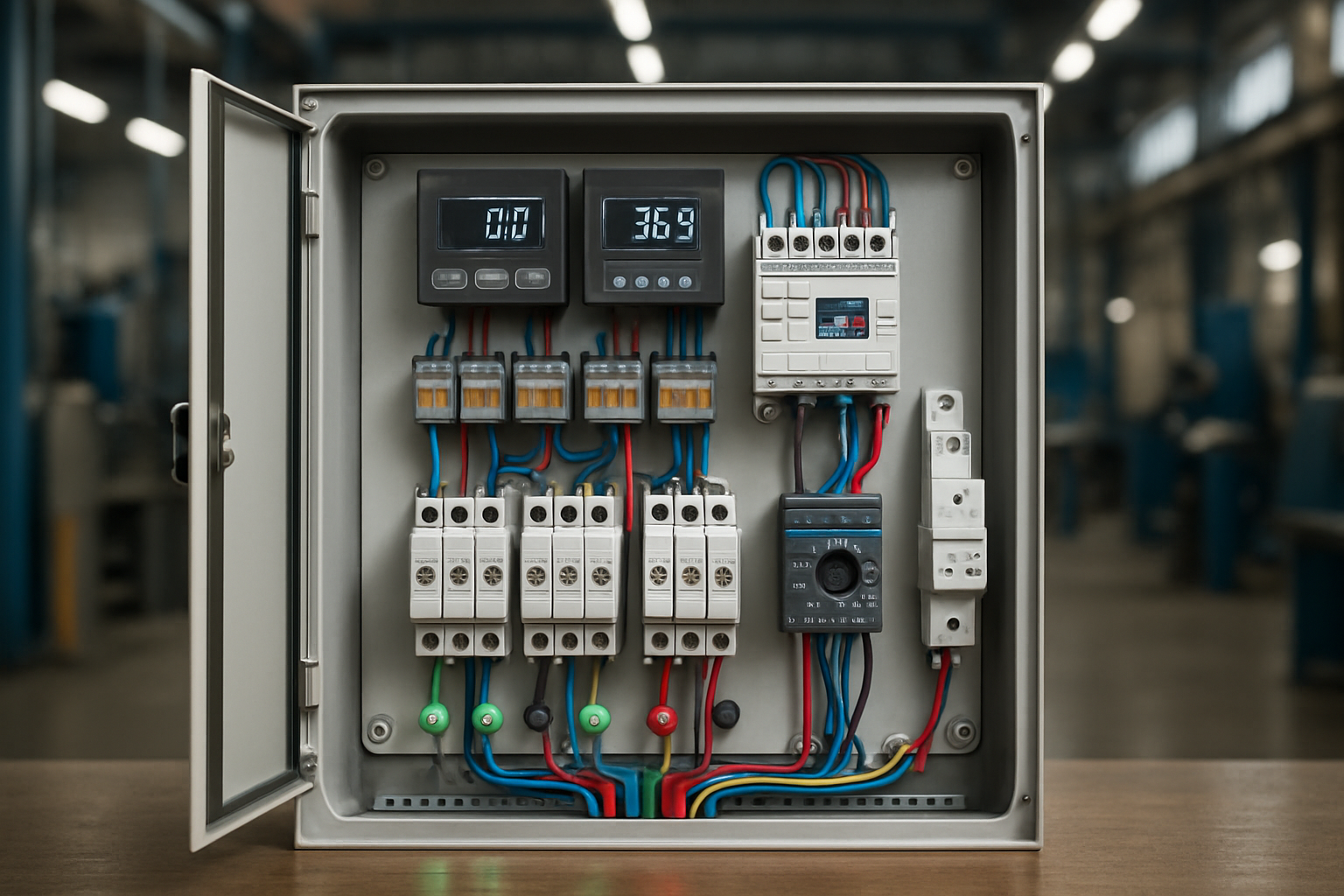

לוח פיקוד תקני כולל כיום שבעה רכיבים חובה שמוגדרים בתקן הישראלי:
לא עוד ממסר תרמי פשוט. מגן משאבה מודרני מכיל מעבד דיגיטלי שמנטר זרם, מתח, תדר, וטמפרטורה בזמן אמת. הוא מזהה עומס עולה בטרם הגיע לרף הנזק, מתריע על חריגות קלות, ומנתק באופן מיידי במצבי סכנה. התקן החדש מחייב שהמגן יהיה מסוגל לזהות קצר פאזה, מתח גבוה, מתח נמוך, והעדר פאזה – ולתעד את כל אירוע ניתוק עם חותמת זמן.
התקן מחייב כיום התקנת שני חיישנים יבשים במרחק של לפחות מטר אחד זה מזה, וביחידת בקרה שבודקת את שניהם לפני הפעלה או כיבוי. אם חיישן אחד מזהה היעדר מים והשני מזהה מים – המערכת נכנסת למצב המתנה ומפעילה התראה חזותית וקולית. זה מונע מצבים שבהם חיישן פגום או מלוכלך גורם לשריפת משאבה או להצפה.
לוח פיקוד מודרני מחויב לתעד לפחות 200 אירועי הפעלה אחרונים: מתי המשאבה הופעלה, מתי כובתה, מה היה המתח והזרם בזמן ההפעלה, ואם היו תקלות בלוח פיקוד. הנתונים נשמרים בזיכרון פלאש ונגישים למי שמבצע תחזוקה. זה מאפשר אבחון תקלות מהיר, זיהוי דפוסי שימוש לא תקינים, ומניעת תקלות חוזרות.
התקן החדש מחייב התקנת מתג הפעלה ידנית, אך מגביל את זמן ההפעלה למקסימום 15 דקות רצופות. לאחר מכן, המערכת עוברת חזרה למצב אוטומציה. זה מונע מצבים שבהם טכנאי הפעיל את המשאבה ידנית לצורך בדיקה ושכח אותה פועלת, מה שגרם להרס המנוע. במצבי הפעלה ידנית, הלוח מפעיל חיווי חזותי בולט ומתעד את האירוע.
כל לוח חייב לכלול מפסק זרם דלף (פחת) מסוג AC/DC, מסוגל לזהות גם זרמי דלף ישירים וגם זרמי דלף חילופין. רף הפעולה מוגדר ב-30 מיליאמפר למערכות ביתיות ו-100 מיליאמפר למערכות תעשייתיות. התקן מחייב בדיקה חודשית של המפסק באמצעות כפתור הבדיקה, ותיעוד של הבדיקות במסמך התחזוקה.
התקן מחייב כיום התקנת מערכת התראה עם שני ערוצי תקשורת עצמאיים. הערוץ הראשון הוא חיווי מקומי – נורות התראה וזמזם שנשמע בטווח של 10 מטרים. הערוץ השני הוא חיבור לרשת תקשורת – SMS, דוא"ל, או יציאה למערכת ניהול מרכזית. המטרה היא להבטיח שתקלה תזוהה גם אם אין נוכחות פיזית במיקום הלוח.
התקן מחייב שימוש בקונטקטור חשמלי מדורג ל-AC3, המתאים להפעלת מנועים חשמליים תחת עומס. הקונטקטור חייב להיות מיוצר על ידי יצרן מוכר ובעל תו תקן ישראלי או אירופאי מקביל. דירוג הזרם של הקונטקטור חייב להיות לפחות 125% מזרם העבודה המקסימלי של המשאבה.
המילה "אוטומציה" גורמת למנהלי תחזוקה רבים לדאגה מיותרת. במציאות, אוטומציה בלוח פיקוד למשאבה היא פשוטה יחסית ומתבססת על שלושה עקרונות בלבד:
עקרון הראשון: קבלת אות ממכשיר חיצוני – זה יכול להיות חיישן לחץ, חיישן מפלס, חיישן זרימה, או שעון זמן. המכשיר שולח אות חשמלי פשוט של 220 וולט או 24 וולט.
עקרון השני: עיבוד האות ביחידת בקרה – הבקר משווה את האות המתקבל לערכים שהוגדרו מראש. למשל, אם החיישן מודד לחץ של 2 בר והערך המוגדר הוא 3 בר, הבקר מבין שצריך להפעיל את המשאבה.
עקרון השלישי: הפעלת הקונטקטור – הבקר סוגר מעגל חשמלי שמפעיל את הקונטקטור, והקונטקטור מעביר את החשמל למנוע המשאבה.
זהו. אין כאן קסם, אין כאן מערכות מורכבות שדורשות מומחה. כל חשמלאי תעשייה מקצועי יכול להבין, להתקין ולתחזק מערכת כזו.
רוב התקלות בלוח פיקוד נובעות מארבעה מקורות עיקריים, והתקן החדש מחייב כי הלוח יסייע בזיהוי המדויק של כל אחד מהם:
מתח נמוך, מתח גבוה, או העדר פאזה. הלוח חייב לכלול וולטמטר דיגיטלי שמציג את המתח בזמן אמת, ומתעד חריגות מתח. התקן מחייב שהלוח יכבה את המשאבה אוטומטית במקרה של מתח נמוך מתחת ל-200 וולט או מתח גבוה מעל 250 וולט במערכות חד-פאזיות.
חיישן יבש מלוכלך, חיישן לחץ פגום, או חיווט שבור. המערכת הכפולה שמחייב התקן מאפשרת זיהוי מיידי: אם חיישן אחד מציג קריאה שונה לחלוטין מהשני, הבעיה היא בחיישן ולא במשאבה. הלוח מפעיל התראה ספציפית: "סתירה בין חיישנים".
קונטקטור שרוף, נעול, או מזוהם. הבקר הדיגיטלי מזהה מצב שבה הוא שלח פקודת הפעלה אך המשאבה לא התחילה למשוך זרם. התראה: "כשל בהפעלת משאבה – בדוק קונטקטור".
משאבה חסומה, מכנית תקועה, או מנוע בעל בעיה פנימית. מגן המשאבה האלקטרוני מודד את הזרם בזמן אמת ומזהה עלייה מעבר לרף. התראה: "עומס יתר – בדוק מכניקת המשאבה".
השיטה המעשית לאבחון תקלות היא לעבוד לפי סדר קבוע: תחילה בדיקת מתח, לאחר מכן בדיקת חיישנים, אחר כך בדיקת קונטקטור, ורק בסוף – בדיקת המשאבה עצמה. ברוב המקרים, התקלה תמצא כבר בשלב הראשון או השני.
התקן החדש מבהיר בדיוק מתי מותר ומתי אסור להשתמש במצב הפעלה ידנית. הנה שלושת המצבים המותרים:
מצב בדיקה: לפני הפעלת המערכת לראשונה, או לאחר תיקון, מותר להפעיל את המשאבה ידנית למשך עד 5 דקות כדי לוודא תקינות מכנית. הפעלה זו חייבת להתבצע בנוכחות אדם ותוך ניטור חזותי של המשאבה.
מצב חירום: במקרה של כשל במערכת האוטומציה, מותר להפעיל את המשאבה ידנית למשך עד 15 דקות כדי לאפשר אספקת מים זמנית עד להגעת טכנאי. במצב זה, הלוח חייב להפעיל התראה מתמדת ולתעד את האירוע.
מצב אבחון תקלות: כאשר מבצעים אבחון מקצועי, מותר להפעיל את המשאבה ידנית תוך מדידת פרמטרים שונים. התקן מחייב שבמצב זה תהיה אפשרות לנתק את המשאבה באופן מיידי באמצעות כפתור חירום.
התקן אוסר באופן מפורש על שימוש במצב ידנית כפתרון קבוע לבעיה במערכת האוטומציה. אם מערכת האוטומציה לא עובדת – יש לתקן אותה, לא לעקוף אותה.
תקן ישראלי 1951 חלק 7, שעודכן באפריל 2025, קובע שלוש דרישות חדשות שלא היו קיימות קודם:
דרישה ראשונה: כל לוח פיקוד חייב להיות מצויד במערכת תיעוד דיגיטלית שנגישה מבחוץ. התקן מחייב יציאת תקשורת מסוג RS485 או Ethernet לצורך קריאת נתונים והפקת דוחות תחזוקה.
דרישה שנייה: במערכות קריטיות (בניינים מעל 10 קומות, מוסדות ציבור, בתי חולים), חובה להתקין לוח פיקוד עם יכולת קישוריות למוקד שליטה מרכזי. הלוח חייב לשדר התראות בזמן אמת במקרה של תקלה.
דרישה שלישית: התקן מחייב ביצוע בדיקה שנתית מתועדת של לוח הפיקוד על ידי חשמלאי מוסמך. הבדיקה כוללת בדיקת כיול חיישנים, בדיקת תקינות מגן המשאבה, בדיקת מערכת ההתראות, ובדיקת תקינות הלוג הדיגיטלי.
התקן החדש נכנס לתוקף בהדרגה: מערכות חדשות מחויבות מיד, ומערכות קיימות חייבות להתאים עצמן תוך 3 שנים. אי עמידה בתקן עלולה לגרום לביטול תוקף פוליסת הביטוח, וזה נושא שכדאי לקחת ברצינות.
תרשים חיווט תקני של לוח פיקוד למשאבה חד-פאזית כולל את הרכיבים הבאים בסדר זה מימין לשמאל:
התקן מחייב שכל לוח יכלול תרשים חיווט מודבק בצד הפנימי של דלת הלוח, מעודכן למצב בפועל, וכולל מספרי זיהוי של כל חוט וכל רכיב. זה מאפשר תחזוקה ואבחון מהירים.
להלן פתרונות מהירים לשלוש התקלות הנפוצות ביותר:
הסיבה הסבירה: חיישן לחץ תקוע או מכויל שלא נכון. הפתרון: נתקו את החיישן מהלוח וגשרו את שני החוטים ידנית. אם המשאבה מופעלת – החיישן פגום. החליפו אותו וכיילו מחדש.
הסיבה הסבירה: מגן משאבה מכויל נמוך מדי. הפתרון: מדדו את זרם העבודה בפועל של המשאבה באמצעות קלמפ-מטר. כיוונו את מגן המשאבה ל-110% מהזרם שמדדתם.
הסיבה הסבירה: חיישן יבש אחד מלוכלך או תקוע. הפתרון: הוציאו את שני החיישנים, נקו אותם במים ובחומר ניקוי קל, ייבשו היטב, והתקינו מחדש. בדקו שהחיווט תקין ולא רטוב.
התאמה לתקני הבטיחות הישראליים אינה רק עניין טכני – היא גם עניין משפטי וביטוחי. התקן החדש מחייב שכל לוח פיקוד יכלול את המסמכים הבאים:
בנוסף, התקן מחייב שהלוח יוצב במיקום נגיש, מוגן מפני מים, ומואר בתאורה של לפחות 200 לוקס. דלת הלוח חייבת להיות מסומנת בשילוט ברור "לוח פיקוד למשאבה – אסור להפעיל אלא על ידי מוסמך".
אני רואה בשטח לוחות פיקוד שהותקנו לפני 20 שנה ועדיין עובדים. זה לא אומר שהם תקינים או בטוחים. התקן החדש אינו דורש החלפת כל הלוחות הישנים, אך הוא כן דורש התאמה הדרגתית. הסיבה פשוטה: מערכות השאיבה המודרניות מורכבות יותר, הביקוש לאמינות גבוה יותר, והתקנים הבינלאומיים השתנו. לוח פיקוד שעומד בתקן 2025 הוא לא רק יותר בטוח – הוא גם יותר חכם, יותר יעיל, ויותר קל לתחזוקה.
אם יש לכם מערכת שאיבה קריטית – במיוחד במבנה ציבור, בניין גבוה, או מוסד חינוך – כדאי לבדוק היום האם לוח הפיקוד עומד בדרישות החדשות. זה לא רק עניין של תקן, זה עניין של אחריות.
