שבוע שעבר, בשעות הבוקר המוקדמות, הגיעה קריאה דחופה ממפעל תעשייתי גדול באזור המרכז. הצוות המשמרת דיווח על ריח שרוף בחדר המשאבות. כשהגעתי למקום, מצאתי לוח פיקוד למשאבה עם סימני כוויה ברורים על המגנטוטרמיקה. המשאבה עצמה הייתה תקינה לחלוטין, אבל המערכת כולה הייתה מושבתת. הבעיה לא הייתה במשאבה – הייתה בלוח הפיקוד, או ליתר דיוק, במספר רכיבים קטנים שתפקידם למנוע בדיוק את מה שקרה.
במאמר זה אסקור את הרכיבים המרכזיים בכל לוח פיקוד למשאבה, את עקרון הפעולה שלהם, את תפקיד האוטומציה, כיצד לאבחן תקלות בלוח הפיקוד לפני שהן הופכות לאסון, מתי ואיך להשתמש במצבי הפעלה ידנית, ומהם תקני הבטיחות הישראליים שחייבים להכיר.
כל לוח פיקוד למשאבה מורכב ממערכת רכיבים שכל אחד מהם ממלא תפקיד ספציפי בהבטחת הפעולה התקינה והבטיחותית של המערכת. הבנת הרכיבים הללו היא הבסיס לאבחון תקלות ולתחזוקה נכונה.
המגנטוטרמיקה היא רכיב ההגנה המרכזי בכל לוח פיקוד. היא משלבת שני מנגנוני הגנה: מגנטי ותרמי. ההגנה המגנטית מגיבה מיידית לזרם קצר חשמלי, בעוד ההגנה התרמית מגינה מפני עומס יתר ממושך. כאשר המשאבה נתקלת בעומס מעבר לקיבולת שלה, הרכיב התרמי מזהה את עליית הטמפרטורה ומנתק את המעגל לפני שהמנוע ייפגע.
בתקנים הישראליים, המגנטוטרמיקה חייבת להיות מדורגת לפי ערך הזרם הנומינלי של המשאבה, עם מרווח בטיחות של 15-20%. בדיקה תקופתית של פעולתה היא קריטית – רכיב שנכשל לא יספק הגנה כאשר היא נדרשת.

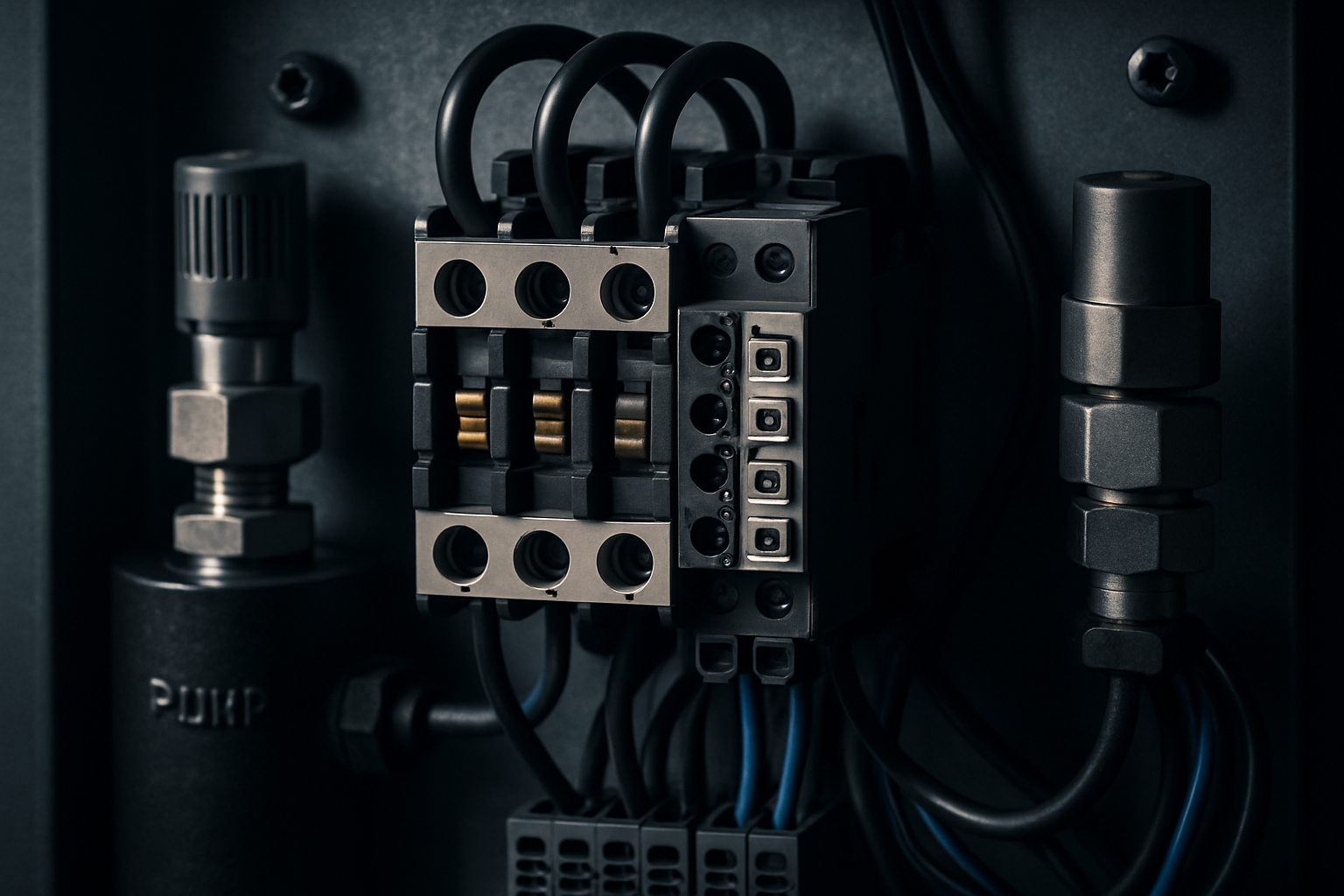

הקונטקטור הוא מתג אלקטרומגנטי שמופעל על ידי אות בקרה ממערכת האוטומציה. כאשר הלוח מקבל אות להפעיל את המשאבה, הקונטקטור נסגר ומאפשר זרימת חשמל למנוע. מדובר ברכיב שחווה התבלות מכנית עקב מאות אלפי מחזורי הפעלה וכיבוי במהלך חייו.
תקלות נפוצות בקונטקטורים כוללות שחיקת המגעים, חימום יתר, ונקישות חריגות. אבחון תקלות בלוח פיקוד מתחיל לעיתים קרובות בבדיקת הקונטקטור – בדיקה ויזואלית של המגעים וניקוי תקופתי יכולים להאריך את חייו משמעותית.
חיישן יבש הוא רכיב הגנה קריטי המונע הפעלה של המשאבה כאשר אין מספיק מים. פעולת משאבה ללא מים גורמת להתחממות קיצונית, שחיקת האטמים ונזק בלתי הפיך למנוע. החיישן פועל על בסיס מדידת רמת נוזל או לחץ מינימלי, ומנתק מיידית את המעגל החשמלי במקרה של זיהוי תנאי "יבש".
בתקנים הישראליים, כל משאבה טבולה או משאבה העלולה לפעול ללא מים חייבת להיות מצוידת בהגנת חיישן יבש. תקלות בחיישן זה הן אחת הסיבות המובילות לנזקי משאבות – לכן בדיקה תקופתית והחלפה מניעתית הם קריטיים.
בנוסף לרכיבי ההגנה הבסיסיים, לוח פיקוד איכותי כולל מגן משאבה ורכיבי הגנה נוספים:
הבנת עקרון הפעולה הבסיסי של לוח פיקוד למשאבה מאפשרת אבחון מהיר ומדויק של תקלות. הלוח פועל בלולאה רציפה של ארבעה שלבים:
הלוח מקבל אותות מחיישנים שונים המותקנים במערכת: חיישני לחץ, חיישני רמה, חיישן יבש, חיישני טמפרטורה ומצופים. כל חיישן מספק מידע על מצב ספציפי של המערכת. לדוגמה, חיישן לחץ ידווח על לחץ נמוך ברשת, מה שמצריך הפעלת המשאבה.
בהתבסס על האותות שנקלטו, לוגיקת הבקרה בלוח מחליטה האם להפעיל, להמשיך בהפעלה, או לכבות את המשאבה. הלוגיקה לוקחת בחשבון גם פרמטרי בטיחות – גם אם יש צורך בהפעלה, חיישן יבש פעיל ימנע את ההדלקה.
הלוח מפעיל את הקונטקטור המתאים, שמחבר את המנוע לרשת החשמל. במערכות אוטומציה מתקדמות, השלב הזה כולל גם התנעה רכה (Soft Start) או שליטה בתדר (VFD) להפחתת עומסי זרם וזעזועים מכניים.
במהלך הפעולה, הלוח ממשיך לנטר את כל הפרמטרים: זרם, מתח, לחץ, טמפרטורה. כל חריגה מהטווח הבטוח מפעילה מיידית את מגן המשאבה או מנגנוני ההגנה הרלוונטיים.
מערכות האוטומציה בלוחות פיקוד למשאבות עברו התפתחות משמעותית בשנים האחרונות. הבנת רמות האוטומציה השונות חיונית לבחירת הלוח המתאים.
הדור הראשון של לוחות פיקוד פעל על בסיס מצוף מכני או חיישן לחץ פשוט. כאשר מפלס המים עולה מעל נקודת ההפעלה, המצוף סוגר מעגל חשמלי והלוח מפעיל את המשאבה. המערכת פשוטה, אמינה, אך חסרת גמישות.
לוחות פיקוד מודרניים משתמשים בבקרי PLC (Programmable Logic Controller) שמאפשרים תכנות מתקדם, לוגיקה מורכבת, וניהול מספר משאבות במקביל. המערכת יכולה לסובב בין משאבות (alternation), להפעיל משאבות מרובות בעת עומס גבוה, ולהתאים את קצב השאיבה לביקוש בזמן אמת.
הדור החדש ביותר כולל חיבוריות לאינטרנט, שליטה מרחוק דרך אפליקציה, ניתוח נתונים היסטוריים, ותחזוקה חזויה. המערכת מזהה דפוסים חריגים ומתריעה על תקלות פוטנציאליות לפני שהן מתרחשות.
החיסרון של מערכות אוטומציה מורכבות הוא תלות ברכיבים אלקטרוניים רגישים ובתוכנה. לכן, כל לוח פיקוד איכותי חייב לכלול מצב הפעלה ידנית כגיבוי.
יכולת אבחון תקלות מהירה ומדויקת חוסכת זמן יקר ועלויות תיקון. להלן המתודולוגיה שאני משתמש בה בשטח:
אבחון: בדקו תחילה את אספקת החשמל ללוח – האם יש מתח בכניסה? בדקו את מצב המפסק הראשי. אם יש חשמל, עברו לבדיקת הקונטקטור – האם הוא מקבל אות הפעלה מהבקר? האם הסליל תקין?
פתרון: במקרים רבים, הבעיה היא בחיישן הכניסה (חיישן יבש, מצוף, חיישן לחץ) שלא שולח אות הפעלה. בדקו את החיישנים ואת חיבוריהם. במקרה של כשל במגנטוטרמיקה שקפצה, אפסו אותה ידנית ובדקו אם היא קופצת שוב – אם כן, יש תקלה חשמלית במשאבה עצמה.
אבחון: בעיה זו נובעת לרוב מכשל בחיישן העצירה. חיישן לחץ תקוע, מצוף שנתקע במצב "עליון", או חיישן רמה פגום יגרמו למשאבה להמשיך לפעול גם כשאין צורך.
פתרון: בדקו את חיישני העצירה. נתקו את החיישן הספציפי ובדקו אם המשאבה נעצרת – אם כן, החיישן פגום ודורש החלפה. במצב זמני, ניתן לעבור למצב הפעלה ידנית עד להחלפת החיישן.
אבחון: "ציקולינג" (cycling) הוא מצב בעייתי שפוגע במנוע ומקצר את חייו. הסיבות העיקריות הן: טווח הפעלה-עצירה (differential) צר מדי, דליפות במערכת, או בעיה במאגר לחץ (אקומולטור).
פתרון: בדקו את הגדרות ההפרש בין לחץ הפעלה ללחץ עצירה – הרחיבו את ההפרש ל-0.5-1 בר. בדקו את לחץ האוויר במאגר הלחץ – הוא צריך להיות כ-90% מלחץ ההפעלה. חפשו דליפות במערכת.
אבחון: התחממות יתר היא סימן למצב מסוכן. הסיבות כוללות: חיבורים רופפים, עומס יתר, או אוורור לקוי.
פתרון: כבו מיידית את המערכת. בדקו את כל נקודות החיבור החשמליות והדקו ברגים רופפים. נקו את פתחי האוורור ובדקו שהמאווררים (אם קיימים) פועלים. בדקו את הזרם הנמשך על ידי המשאבה – אם הוא גבוה מהנומינלי, יש בעיה במשאבה עצמה או במגנטוטרמיקה שלא מדורגת נכון.
כל לוח פיקוד למשאבה איכותי כולל מתג בוחר מצבי הפעלה: אוטומטי, ידני, וכיבוי (Off). הבנת השימוש הנכון במצבים אלה היא קריטית.
מצב הפעלה ידנית משמש במספר מצבים:
השארת המשאבה במצב הפעלה ידנית לאורך זמן היא מסוכנת. המשאבה תפעל ללא הגנה מפני חיישן יבש, ללא בקרת לחץ, וללא מנגנוני בטיחות אחרים. במפעל שביקרתי לפני מספר חודשים, משאבה שנותרה במצב ידני פעלה ללא מים במשך שעות ונשרפה לחלוטין.
כלל ברזל: אם הפעלתם את המשאבה במצב ידני, הקפידו להחזיר למצב אוטומטי מיד לאחר סיום הפעולה. מומלץ להדביק מדבקת אזהרה על המתג.
לוחות פיקוד למשאבות בישראל חייבים לעמוד במספר תקנים ונהלים שנועדו להבטיח בטיחות חשמלית ותפעולית.
תקן זה מגדיר דרישות בטיחות לציוד חשמלי של מכונות, לרבות לוחות פיקוד. הדרישות כוללות:
תקנות החשמל בישראל מחייבות כי כל לוח פיקוד למשאבה יותקן על ידי חשמלאי מוסמך. התקנה כוללת:
במערכות כיבוי אש, לוחות פיקוד למשאבות חייבים לעמוד בדרישות נוספות:
תקנות הבטיחות בעבודה מחייבות ביצוע בדיקות תקופתיות ללוחות פיקוד חשמליים:
כל בדיקה חייבת להיות מתועדת ביומן תחזוקה. אי עמידה בדרישות הבדיקה עלולה להוביל לשלילת הכיסוי הביטוחי במקרה של תקלה או נזק.
לוח הפיקוד הוא הרכיב המכריע שעומד בין פעולה תקינה, יעילה ובטוחה של המשאבה לבין תקלה יקרה ואפילו מסוכנת. הבנה מעמיקה של עקרון הפעולה, הכרת הרכיבים המרכזיים, ניצול נכון של מערכות האוטומציה, יכולת אבחון תקלות בלוח פיקוד, שימוש מושכל במצבי הפעלה ידנית, ועמידה מלאה בתקני הבטיחות הישראליים – כל אלה הופכים את לוח הפיקוד למערכת אמינה שמגנה על המשאבה ועל המתקן כולו.
כחשמלאי תעשייה או כמנהל תחזוקה, ההשקעה בלוח פיקוד איכותי ובתחזוקה שוטפת שלו היא אחת ההחלטות החכמות ביותר שתקבלו. המשאבה עצמה יכולה להיות מעולה, אבל ללא לוח פיקוד תקין ומתוחזק – היא חסרת אונים.
האירוע במפעל התעשייתי שפתח את המאמר הזה הסתיים בהחלפת המגנטוטרמיקה הפגומה, שדרוג מערכת האוטומציה, והוספת מגן משאבה מתקדם. העלות הייתה כמה אלפי שקלים. העלות של המשך הפעלה עם הלוח הישן הייתה יכולה להגיע למאות אלפים – במקרה הטוב.
