רוב האנשים מניחים שהמשאבה עצמה היא הרכיב החשוב ביותר במערכת שאיבה. אבל המציאות הטכנית שונה לגמרי. המשאבה היא בעצם מנוע פשוט שמסובב מדחף – זה הכל. הרכיבים שבאמת קובעים אם המערכת תעבוד באמינות, תגיב לתקלות בזמן, ותימנע מכשלים יקרים, נמצאים כולם בתוך קופסה אפורה אחת: לוח פיקוד למשאבה.
בניגוד לתפיסה הרווחת, רכיבי הליבה בלוח הפיקוד – המגן, החיישנים, הקונטקטורים, ומערכות האוטומציה – הם המוח, העיניים, ומנגנוני ההגנה של כל המערכת. המשאבה עצמה רק מבצעת פקודות. והפקודות האלה, יחד עם ההחלטות הקריטיות על מתי להפעיל, מתי לעצור, ואיך להגן – כל אלו מתנהלים בלוח הפיקוד.
במאמר זה אסקור בפירוט את הרכיבים המרכזיים של לוח פיקוד למשאבה, את עקרון הפעולה שלהם, את מערכות האוטומציה החכמות, שיטות אבחון תקלות, מצבי הפעלה ידנית כגיבוי, ואת התקנים הישראליים שחובה לעמוד בהם.
לוח פיקוד למשאבה אינו רק אוסף של חלקי חשמל. זוהי מערכת מתואמת שבה כל רכיב ממלא תפקיד ספציפי בשרשרת של פעולות הגנה, שליטה וניטור. עקרון הפעולה הבסיסי מבוסס על ארבעה שלבים קריטיים:
הרכיבים עובדים יחד בלולאת בקרה סגורה: החיישנים מספקים מידע, הבקר מחליט, המגען מפעיל, והמגן מגן. וכאשר אחד מהרכיבים האלה נכשל, כל המערכת עלולה לקרוס.

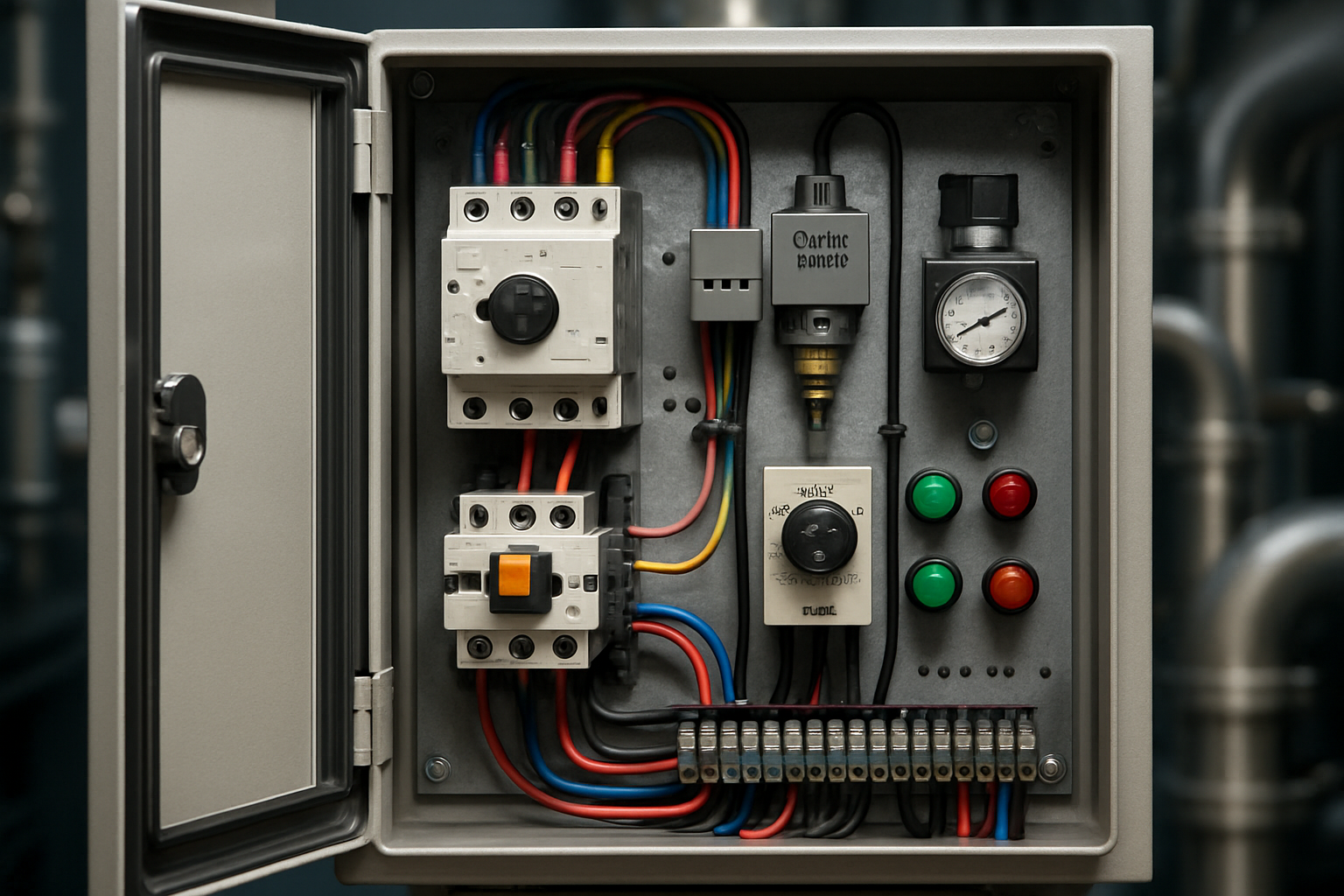

כשמבינים שלוח הפיקוד הוא הלב של המערכת, חשוב לדעת אילו רכיבים הם ליבה לא מתפשרת. הנה הרכיבים הקריטיים שחייבים להיות בכל לוח פיקוד איכותי:
זהו הרכיב שמגן על המנוע מפני עומס יתר, התחממות, וזרמי יתר. מגן משאבה איכותי מזהה מצבים חריגים ומנתק את החשמל לפני שהמנוע נשרף. מדובר ברכיב תרמו-מגנטי או אלקטרוני שיש לכייל בדיוק לפי זרם העבודה של המשאבה. בחירת מגן לא מתאים – גבוה מדי או נמוך מדי – היא אחת הסיבות השכיחות לכשלים.
כאשר משאבה פועלת ללא מים, המנוע מתחמם במהירות ונשרף תוך דקות ספורות. חיישן יבש מזהה את המצב הזה ומפסיק את המשאבה באופן מיידי. ישנם שני סוגים עיקריים: חיישן אלקטרודות (שמודד מוליכות מים) וחיישן לחץ (שמזהה ירידה בלחץ פתאומית). מערכות מתקדמות משלבות את שני הסוגים לאמינות כפולה.
המגען הוא המתג החשמלי שמפעיל ומנתק את זרימת החשמל למנוע. בניגוד למפסק רגיל, מגען מתוכנן לעמוד במחזורי הפעלה וכיבוי תכופים. מגען איכותי מבית יצרנים כמו שניידר, ABB או סימנס יחזיק מאות אלפי מחזורים, בעוד מגען זול יישרף תוך חודשים. חשוב לבחור מגען בהספק מתאים לזרם העבודה של המשאבה.
בקר הלחץ מפעיל את המשאבה כאשר הלחץ במערכת יורד מתחת לסף מוגדר, ומפסיק אותה כאשר הלחץ עולה מעליו. בקר מפלס (מצוף) עובד לפי גובה המים במיכל או בבור. רכיבים אלו קובעים את לוגיקת ההפעלה הבסיסית, ויש לכייל אותם בדיוק כדי למנוע מחזורי הדלקה-כיבוי תכופים מדי (cycling).
במערכות מתקדמות, טיימרים מאפשרים עיכובי הפעלה, הפעלה מחזורית, או הפעלה לפי תוכנית זמנים. רכיבים אלו הופכים את הלוח לחכם יותר, ומאפשרים אוטומציה מלאה ללא התערבות אנושית.
נורות חיווי מציגות את מצב המערכת (פועל, עצור, תקלה), וזמזם מתריע על תקלות בזמן אמת. רכיבים אלו קריטיים לאבחון מהיר ולמניעת נזקים מתמשכים.
אחת השאלות המרכזיות כיום היא: עד כמה חכמה צריכה להיות המערכת? אוטומציה במשאבות מביאה יתרונות ברורים: חיסכון באנרגיה, תגובה מהירה לתקלות, ניטור מרחוק, ואפילו תחזוקה חזויה.
מערכות אוטומציה מודרניות כוללות:
אבל יש גם מחיר: מורכבות גבוהה יותר, עלות גבוהה יותר, ותלות ברכיבים אלקטרוניים רגישים. לכן, בסביבות מסוימות, מערכת פשוטה יותר עם רכיבים מכניים אמינים עדיפה על פני אוטומציה מתקדמת.
תקלות בלוח פיקוד הן הגורם השכיח ביותר לכשלי משאבות. הנה השיטות המרכזיות לאבחון:
פתחו את הלוח והסתכלו: האם יש סימנים של שריפה, התכהות, ריח חריף? האם המגען מוחלד או נשחק? האם יש חיווט רופף? רוב התקלות ניתנות לאבחון ראשוני בעין בלבד.
השתמשו במולטימטר למדוד את המתח המגיע ללוח, את המתח ביציאה למשאבה, ואת הזרם בפועל. השוו את התוצאות לזרם הנקוב על לוח הנתונים של המשאבה. הפרש גדול מעיד על בעיה.
נתקו את חיישן יבש ובדקו אם הלוח מגיב. בדקו את בקר הלחץ על ידי הורדה והעלאה ידנית של הלחץ. וודאו שהמצוף זז בחופשיות ולא נתקע.
בדקו את המגען – האם הוא נסגר ונפתח כראוי? האם המגע שלו נקי? האם המגן מותאם כראוי לזרם? בדיקות אלו דורשות ניסיון טכני, אך הן קריטיות.
לוחות פיקוד מודרניים עם בקרים אלקטרוניים מציגים קודי שגיאה על מסכים. קראו את המדריך הטכני וזהו את התקלה הספציפית.
כל לוח פיקוד איכותי חייב לכלול אפשרות הפעלה ידנית. זהו מצב גיבוי קריטי שבו המפעיל מעקף את כל מערכות האוטומציה והחיישנים, ומפעיל את המשאבה באופן ישיר.
מתי משתמשים בהפעלה ידנית?
חובה לזכור: הפעלה ידנית מעקפת את כל ההגנות! יש להפעיל רק כאשר אתם בטוחים שהמשאבה במצב תקין, ולעקוב באופן צמוד אחרי הפעולה.
בישראל, לוחות פיקוד למשאבות חייבים לעמוד במספר תקנים מחייבים. אי עמידה בתקנים עלולה להוביל לסיכון בטיחותי, לפסילה על ידי מכון התקנים, או לאובדן כיסוי ביטוחי במקרה של תקלה.
תקן זה קובע את כללי ההתקנה, החיווט, וההגנות הנדרשות בכל מערכת חשמלית. לוח פיקוד למשאבה חייב לעמוד בדרישות התקן לגבי חתכי כבלים, הגנות, הארקות, וסימון.
התקן מחייב התקנת מפסק מגן (פחת) בכל לוח פיקוד למשאבה, במיוחד במערכות הממוקמות בסביבות לחות או באזורים בהם יש מגע אפשרי עם מים. המפסק חייב להיות בעל רגישות 30mA לסביבות ביתיות או 100mA לסביבות תעשייתיות.
התקן מחייב התקנת הגנות עומס (מגן משאבה או מפסק זרם) המותאמות במדויק לזרם העבודה של המנוע. כיול שגוי של ההגנה עלול להוביל לשריפה או לניתוק מוקדם.
תקן זה קובע את דרישות הבנייה, החומרים, התיוג והתכנון של לוחות חשמל. לוח פיקוד איכותי חייב להיות עשוי מחומרים עמידים, עם דרגת הגנה IP54 לפחות (במקומות לחים IP65), ועם תיוג ברור של כל הרכיבים.
תקן ספציפי למשאבות, הקובע דרישות בטיחות נוספות כמו הגנה מפני הידוק יתר, הגנה מפני התחממות, ומנגנוני ניתוק חירום.
| מאפיין | לוח פיקוד פשוט | לוח פיקוד מתקדם |
|---|---|---|
| רכיבי ליבה | מגן, מגען, בקר לחץ/מפלס | VFD, PLC, חיישנים מרובים, תקשורת IoT |
| אוטומציה | הפעלה/כיבוי בסיסית | ניטור רציף, תחזוקה חזויה, שליטה מרחוק |
| עלות | נמוכה | גבוהה |
| אמינות | גבוהה (פחות רכיבים לקלקל) | תלויה בתחזוקה |
| חיסכון באנרגיה | אין | עד 40% |
| אבחון תקלות | ידני, דורש ניסיון | אוטומטי, עם קודי שגיאה |
| מתאים ל: | מערכות קטנות, יישומים פשוטים | מערכות גדולות, תעשייה, בניינים רבי קומות |
לפני מספר חודשים הגיע אלי טלפון בשעות הערב ממנהל חניון תת-קרקעי בפתח תקווה. "דודי, המשאבה פועלת בלי הפסקה כבר שעתיים, והיא מתחממת. אני חושש שהיא תישרף." הגעתי למקום ובדקתי את הלוח. התברר שהחיישן היבש תקול, והמערכת האוטומטית המשיכה להפעיל את המשאבה למרות שהבור כבר התרוקן. בדיוק בגלל זה היה מצב הפעלה ידנית – עברתי למצב ידני, הפסקתי את המשאבה, והחלפתי את החיישן למחרת. אילו לא היה מצב ידני, המנוע היה נשרף.
המקרה הזה מדגיש עד כמה חשוב שהלוח יכלול גם אוטומציה חכמה וגם גיבוי ידני פשוט ואמין.
משאבה היא מנוע פשוט. אבל מערכת שאיבה אמינה, מוגנת, וחכמה – זו מערכת שבה הרכיבים בלוח הפיקוד נבחרו בקפידה, הותקנו כראוי, וכויילו במדויק. מגן משאבה איכותי, חיישן יבש אמין, מגען חזק, ומערכת אוטומציה מתאימה – אלו הם הרכיבים שמבטיחים שהמשאבה תעבוד כאשר צריך, ותיעצר כאשר חייבת.
הבנת עקרון הפעולה, זיהוי תקלות בלוח פיקוד מוקדם, ועמידה בתקני בטיחות ישראליים – אלו הם המפתחות למערכת שאיבה בטוחה, יעילה וארוכת חיים.
אם אתם מתכננים התקנה חדשה, שדרוג מערכת קיימת, או פשוט רוצים להבין טוב יותר את המערכת שלכם – התמקדו בלוח הפיקוד. כי בסופו של דבר, הרכיבים שבתוכו הם אלו שקובעים אם המערכת תעבוד או תיכשל.
