התקלה במשאבה טבולה לביוב היא אחת החוויות המלחיצות ביותר שמנהלי בניינים, קבלני חניונים ומהנדסי תשתיות חווים. השאלה המרכזית שצריכה להעסיק כל מי שאחראי על מערכות ביוב היא לא רק איך בוחרים את המשאבה הנכונה, אלא גם איך מזהים תקלות מוקדם ומה עושים כשהמערכת כבר קרסה. במאמר זה אעבור על תהליך שלם: מבחירת סוג המשאבה המתאים, דרך התקנה נכונה וחישוב כושר שאיבה, ועד לאבחון תקלות נפוצות ופתרונן המיידי.
לפני שניגשים לאבחון תקלות, חיוני להבין שלא כל משאבה טבולה לביוב נבנתה לאותה מטרה. קיימים שלושה סוגים עיקריים, וכל אחד מהם מתאים לסביבה אחרת לחלוטין.
משאבת גרינדר היא מכשיר מתוחכם המשלב מערכת טחינה מובנית. המנגנון חותך ומפורר מוצקים גדולים לחלקיקים זעירים, מה שמאפשר העברה גם בצינורות צרים ובמרחקים ארוכים. המשאבה מתאימה במיוחד למרתפים מסחריים, מתחמי משרדים ובתי מלון, שם ריכוז השפכים גבוה והדרישה לאמינות קריטית.
היתרון המרכזי: יכולת להתמודד עם סיבים, מוצרי היגיינה ואפילו פסולת אורגנית קטנה. החיסרון: מחיר גבוה יותר, צריכת אנרגיה מוגברת, ורגישות לבלאי כתוצאה ממנגנון הטחינה.
משאבות וורטקס מסתמכות על עיקרון זרימה ספירלית ייחודי שיוצר מערבולת. המבנה כולל מאיץ בעיצוב מיוחד שמונע מגע ישיר עם המוצקים, ובכך מפחית סיכון לסתימות ובלאי. משאבה טבולה לחניון או למרתף בניין מגורים גדול מתאימה לרוב כוורטקס, כיוון שהיא מצליחה להעביר מוצקים עד 80 מ"מ ללא טחינה.
משאבות וורטקס נחשבות לפתרון המאוזן והעמיד ביותר לשימוש אינטנסיבי, עם עלויות תחזוקה נמוכות יחסית. הן מתאימות במיוחד למתקנים שבהם דרישות הניקוז אינן קיצוניות, אך דורשים אמינות גבוהה.
במשאבות חצי-טבולות, המנוע ממוקם מעל פני המים בעוד המאיץ טבול. הפתרון הזה מאפשר גישה קלה יותר למנוע לצורך תחזוקה, אך מגביל את יכולת ההצבה במקומות צרים או מוגבלים. משאבה חצי-טבולה מתאימה לעיתים למרתפים קטנים יותר, לתחנות שאיבה ייעודיות או למקומות שבהם נדרשת תחזוקה תכופה.
החיסרון המרכזי: משאבות אלה פחות אמינות בסביבות לחות או מוצפות, ועלולות לסבול מנזקי מים למנוע אם רמת הנוזל עולה מעל התכנון.
אחת השגיאות הנפוצות ביותר בבחירת משאבת ביוב למרתף או לחניון היא ההסתמכות על המלצות כלליות או על שכפול של מפרטים ממתקן אחר. חישוב כושר השאיבה חייב להיות מבוסס על הפרמטרים הספציפיים של המתקן שלכם.
ראשית, יש לחשב את נפח השפכים המקסימלי שעלול להגיע למתקן בשעת שיא. בחניון תת-קרקעי, למשל, יש להביא בחשבון לא רק את שפכי השירותים הסמוכים, אלא גם את כמות המים שעלולה לחדור בסערת גשמים עזה דרך רמפות או נקזים.
שנית, גובה ההרמה הכולל: המרחק האנכי מנקודת השאיבה ועד לנקודת ההזרמה לביוב העירוני. יש להוסיף לפחות 20% מרווח ביטחון למדידה זו.
שלישית, אורך ומסלול צנרת הסניקה. כל עיקול של 90 מעלות מוסיף אובדן לחץ שמקביל לכ-1.5 מטר גובה נוסף. צינור באורך 50 מטר עם שלושה עיקולים עשוי לדרוש כושר שאיבה נוסף של 5-6 מטרים.
נניח מרתף בגודל 300 מ"ר עם שני שירותים ונקודת ניקוז אחת לגשמים. הספיקה המקסימלית המשוערת: 2 מ"ק לשעה משירותים ועוד 5 מ"ק לשעה בגשם חריג, סך הכל 7 מ"ק/שעה. נוסיף מקדם ביטחון של 30%, ונקבל דרישה של כ-9 מ"ק/שעה.
גובה הרמה פיזי: 4 מטרים מתחתית המרתף לרחוב. אורך צנרת: 30 מטר עם שני עיקולים, מה שמוסיף 3 מטרים נוספים. סך הכל עומד נדרש: כ-8 מטרים לפחות. בחירת משאבה בעלת יכולת של 10 מ"ק/שעה ב-12 מטר עומד תהיה בטוחה ויעילה.
אפילו משאבה איכותית ומתוכננת נכון יכולה להיכשל אם ההתקנה לא בוצעה כראוי. ההתקנה כוללת מספר שלבים קריטיים שאסור לדלג עליהם.
בור השאיבה חייב להיות מספיק גדול כדי להכיל נפח מינימלי שמאפשר הפעלה תקינה של המשאבה ללא הפעלות תכופות מדי. כלל האצבע: קיבולת מינימלית של 200 ליטר לכל מ"ק של ספיקה שעתית. תא שאיבה קטן מדי יגרום לציקלוס מהיר של הדלקה-כיבוי, מה שמקצר משמעותית את חיי המשאבה.
התא חייב להיות אטום למים חיצוניים, עם גישה נוחה לצורך בדיקות ותחזוקה עתידית. יש להתקין מכסה איוורור כדי למנוע הצטברות גזים רעילים או דליקים.

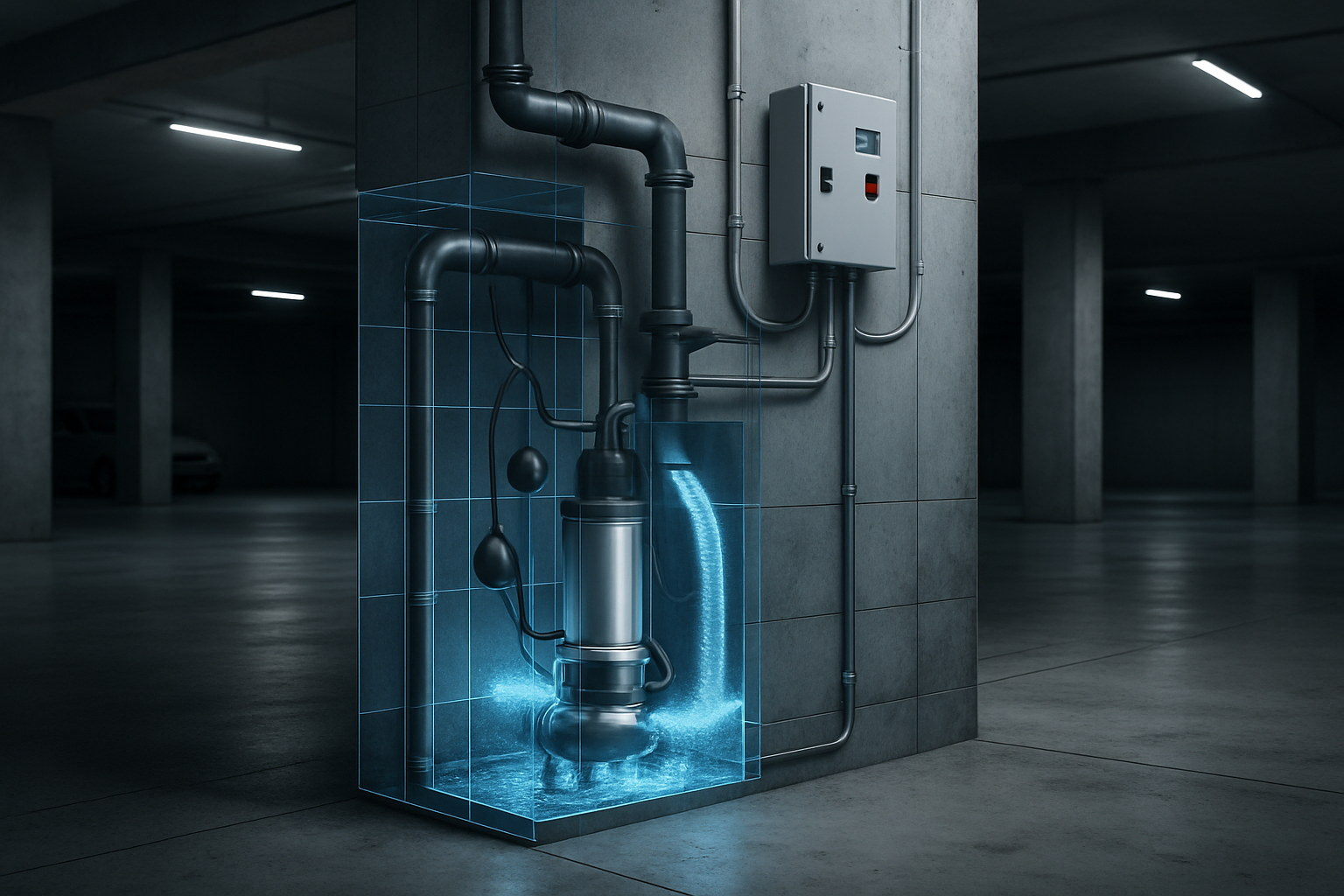

משאבה טבולה לביוב מותקנת בדרך כלל על מערכת צינורות הובלה או על בסיס ייעודי בתחתית התא. חיוני להבטיח יציבות מוחלטת ולמנוע רעידות. המשאבה צריכה להיות מחוברת לחשמל דרך לוח פיקוד ייעודי שכולל הגנות תרמיות, הגנת מתח יתר ומתח חסר, ומנגנון אזעקה למצבי חירום.
יש להתקין שסתום אל-חזור (Non-Return Valve) על קו הסניקה, כדי למנוע חזרת השפכים למשאבה לאחר הפסקת העבודה. כמו כן, מומלץ להתקין שסתום בידוד (Gate Valve) שיאפשר ניתוק המשאבה לצורך תחזוקה ללא ריקון מלא של המערכת.
משאבת ביוב למרתף חייבת להיות מחוברת למעגל חשמל ייעודי עם הגנה דיפרנציאלית. המערכת צריכה לכלול מצוף מגנטי או חיישן רמה אלקטרוני שמפעיל את המשאבה אוטומטית כאשר הנוזל מגיע לרמה מסוימת. חיישן נוסף, למעלה, צריך להפעיל אזעקה במקרה של עלייה חריגה.
מערכות מתקדמות כוללות גם לוח פיקוד עם אפשרות לניטור מרחוק, רישום היסטוריית הפעלות, ואיתותים למערכת ניהול הבניין (BMS).
למרות תכנון והתקנה מושלמים, תקלות עדיין יכולות להתרחש. זיהוי מוקדם והתערבות מהירה יכולים להציל את המערכת מקריסה מוחלטת.
אם המשאבה אינה מגיבה כלל, יש לבדוק תחילה את החיבור החשמלי: האם הפסק המגן עבר? האם המתח מגיע ללוח הפיקוד? לאחר מכן יש לבדוק את מצוף ההפעלה או את החיישן האלקטרוני – ייתכן שהם תקועים במצב כבוי או שהמכשיר עצמו נפגע.
אם החשמל מגיע והחיישן תקין, יש חשד לתקלה במנוע עצמו. תקלה כזו דורשת התערבות של טכנאי מוסמך.
תקלה זו מתרחשת לרוב כתוצאה מסתימה במאיץ או בקו הסניקה. יש לבדוק את שסתום האל-חזור – לעיתים הוא נתקע במצב סגור חלקי. אם השסתום תקין, יש לפרק את המשאבה ולבדוק את המאיץ לאיתור סיבים, בדים, או פסולת שנתקעו בלהבים.
במשאבות גרינדר, בעיה נפוצה היא הידרדרות בלהבי הטחינה או נעילתם על ידי חפץ קשיח כמו אבן או חתיכת מתכת.
מצב זה, המכונה "ציקלוס מהיר", מצביע על בעיה בבקרת הרמה או על נפח בור שאיבה קטן מדי. המצוף או החיישן עשויים להיות מכווננים לרמות קרובות מדי זו לזו, מה שגורם למשאבה לעבוד כל כמה שניות. מצב זה משחק את הממסרים, את המגעים החשמליים ואת המנוע עצמו.
הפתרון: כיול מחדש של החיישנים או החלפת המצוף. במקרה של בור קטן, יש לשקול הרחבתו או התקנת מאגר נוסף.
רעש חריג – צפצופים, חריקות או קולות נקישה – יכול להעיד על בעיה מכנית: מסבים בלויים, פגיעה במאיץ, או חפץ זר שנכנס למנגנון. אם מלווים ברעשים אלה גם ריח שרוף או חום מוגבר מהמנוע, המשאבה עלולה להיות בסכנת שריפה או קצר חשמלי.
במקרה כזה, יש לנתק מיד את החשמל ולהזמין טכנאי. המשך הפעלה עלול לגרום נזק כולל לא הפיך.
אם מערכת השאיבה פועלת כשורה אך יש ריח ביוב חריג באזור, ייתכן שהבעיה נובעת מאיוורור לא מספק של תא השאיבה, או מנזילה מצינורות הסניקה. יש לבדוק את כל החיבורים והאיטומים, ולוודא שהמערכת סגורה באופן הרמטי.
בנוסף, חשוב לוודא שקיים פתח אוורור לתא השאיבה, כדי למנוע הצטברות גזים מסוכנים.
תחזוקה מונעת היא המפתח לאמינות לאורך זמן. מומלץ לבצע בדיקה ויזואלית של המערכת אחת לחודש, ולבדוק את פעולת המצוף והחיישנים אחת לרבעון.
פעם בחצי שנה יש לבדוק את שסתומי האל-חזור והבידוד, ולוודא שהם פועלים בצורה חלקה. פעם בשנה מומלץ לבצע ניקוי מלא של תא השאיבה, להסיר משקעים מהתחתית, ולבדוק את מצב המשאבה והמאיץ.
במשאבות גרינדר, מומלץ להחליף את להבי הטחינה כל 3-5 שנים בהתאם לעומס השימוש.
לא תמיד כדאי להשקיע בתיקונים. אם המשאבה כבר עברה תקלות חוזרות, אם היא מיושנת מעל 10 שנים, או אם עלות התיקון עולה על 50% ממחיר משאבה חדשה, עדיף להחליף.
בנוסף, שינוי בתנאי השימוש – למשל, הוספת יחידות דיור במבנה או הגדלת השטח המנוקז – עשוי לדרוש שדרוג של המשאבה לדגם בעל כושר גבוה יותר.
האם משאבה טבולה לביוב מתאימה גם לניקוז מי גשמים?
כן, ברוב המקרים. אולם אם מי הגשמים נקיים יחסית וללא מוצקים, ניתן להסתפק במשאבה טבולה לניקוז סטנדרטית, שהיא פשוטה וזולה יותר. משאבת ביוב מתאימה כאשר קיימת סכנה לערבוב עם שפכים או כאשר יש מוצקים בתוך הנוזל.
כמה זמן אורכת משאבה טבולה לביוב באופן ממוצע?
משאבה איכותית, מותקנת כראוי ומתוחזקת באופן שוטף, תחזיק בדרך כלל בין 10 ל-15 שנים. בתנאי עומס כבד או אם התחזוקה מוזנחת, תוחלת החיים עלולה לרדת ל-5-7 שנים בלבד.
האם חובה להתקין אזעקה למשאבה?
לפי התקנים המקצועיים ודרישות הביטוח של רוב הבניינים, מומלץ מאוד – ולעיתים חובה – להתקין מערכת אזעקה שתתריע במקרה של עלייה חריגה במפלס הנוזל או תקלה במשאבה. האזעקה צריכה להיות מחוברת למערכת הבניין או לשלוח התראה למנהל הבניין או לחברת תחזוקה.
מה ההבדל בין משאבה חד-פאזית לתלת-פאזית?
משאבה חד-פאזית מתאימה לשימוש ביתי ולמתקנים קטנים עד בינוניים, עם הספק עד 2.2 קילוואט בדרך כלל. משאבה תלת-פאזית מיועדת למתקנים גדולים יותר, בעלי דרישות ספיקה ועומד גבוהות, והיא חסכונית יותר באנרגיה לעומסים כבדים.
הבחירה, ההתקנה והתחזוקה של משאבה טבולה לחניון או למרתף אינן משימות שאפשר להתייחס אליהן בקלות ראש. תקלה במשאבה עלולה להוביל להצפה קשה, נזק לרכוש, פגיעה בבריאות הציבור ואף לתביעות משפטיות. השקעה נבונה בשלב התכנון, התקנה מקצועית על ידי טכנאי מוסמך, וקיום לוח זמנים קפדני לתחזוקה מונעת – אלה הכלים שיבטיחו שהמשאבה תעבוד כשצריך, בדיוק בזמן שהכי צריך אותה.
